國產第四代半導體材料（以氧化鎵、金剛石、氮化鋁為核心）的先進性及核心市場應用情況的綜合分析，結合國內技術突破與產業布局展開：

一、國產第四代半導體材料的先進性

1. 超寬禁帶特性帶來的性能突破

• 耐高壓/高溫：氧化鎵（β-Ga?O?）禁帶寬度達4.9eV，金剛石為5.5eV，氮化鋁為6.2eV，遠超第三代碳化硅（3.2eV）和氮化鎵（3.4eV），使其擊穿場強高達8MV/cm（硅的20倍以上），可承受極端環境下的高壓、高溫工況。

• 低能耗高效率：氧化鎵器件的理論損耗僅為硅的1/3000、碳化硅的1/6，導通特性為碳化硅的10倍，顯著提升能源轉換效率。

• 小型化與集成度：高功率密度特性允許器件體積更小，減少散熱需求，降低系統成本。

2. 制備技術快速演進

• 中國電科46所成功制備6英寸氧化鎵單晶，達到國際領先水平；

• 杭州鎵仁半導體全球首次制備8英寸氧化鎵單晶，推動產業化進程；

• 銘鎵半導體實現4英寸氧化鎵單晶襯底量產，打破海外壟斷。

• 大尺寸晶圓突破：

• 金剛石制備進展：采用CVD法（化學氣相沉積）的四方達、國機精工等技術成熟度提升，推動金剛石在功率器件中的應用。

二、核心市場應用場景分析

1. 新能源汽車與電力電子

• 逆變器與充電器：氧化鎵器件可縮小逆變器體積30%以上，提升功率密度，延長電動車續航里程；在充電樁中實現高效快充，降低能耗。

• 智能電網/光伏逆變器：耐高壓特性適配可再生能源發電場景，提升電能轉換效率10%-15%，減少傳輸損耗。

2. 5G通信與高頻器件

• 氧化鎵的高電子遷移率（響應速度比硅快百倍）適用于5G基站射頻器件，提升信號傳輸質量與速率；金剛石的高頻特性在毫米波通信中潛力顯著。

3. 國防與特種領域

• 抗輻射、耐高溫特性滿足航天器推進系統、雷達、衛星通信等極端環境需求；氮化鋁在紫外探測器、高功率激光器中不可替代。

4. 光電子與傳感應用

• 氧化鎵用于深紫外探測器（如火災預警、生化檢測），銻化鎵（GaSb）在紅外探測、太陽能電池中性能突出。

三、國產化產業鏈布局與挑戰

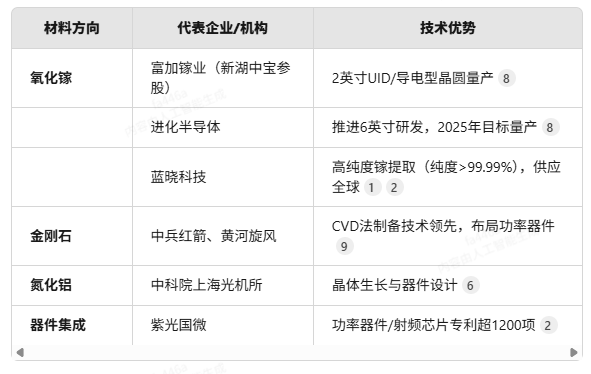

▋核心企業及技術卡位

▋產業化瓶頸

• 成本與尺寸限制：氧化鎵熔點高、易開裂，8英寸晶圓良率低；金剛石大面積制備技術仍未成熟。

• 國際競爭差距：日本NovelCrystal壟斷全球90%氧化鎵晶圓市場，美國主導器件設計。

四、未來前景與政策支持

• 市場規模：預計2030年全球氧化鎵功率器件市場達15億美元，中國復合增長率超16%。

• 政策驅動：列入科技部“十四五”重點研發計劃，地方政策（如河南）加速氮化鎵/碳化硅延伸技術布局。

結論：國產第四代半導體在氧化鎵領域已實現局部技術領先，但需突破大尺寸制備與成本瓶頸。短期聚焦新能源車、通信基站等高端替代場景，中長期向航空航天、智能電網擴展協同生態。
