一、晶圓級3D封裝工藝流程概述

晶圓級3D封裝（Wafer Level 3D Packaging）是在晶圓未切割前直接進行封裝加工，再切割成獨立芯片的先進封裝技術。其核心邏輯區別于傳統“先切割后封裝”，通過“晶圓級批量處理”實現更小尺寸、更高集成度、更低成本的優勢，是3D封裝的重要分支（另包括堆疊型、系統級封裝）。

1. 核心工藝類型及流程

晶圓級3D封裝的流程因技術路線（如扇入/扇出型、TSV、RDL）而異，以下是常見類型的詳細步驟：

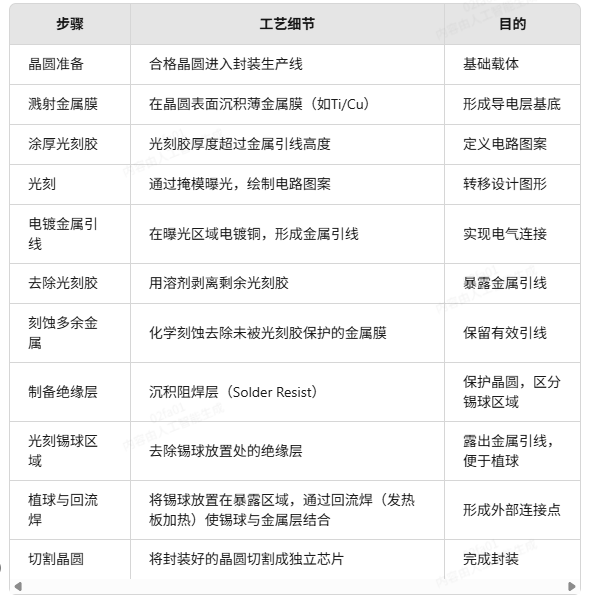

（1）扇入型晶圓級封裝（Fan-In WLCSP）

適用場景：I/O數量較少的芯片（如手機處理器、傳感器），強調小尺寸。
流程步驟：

特點：錫球位于晶圓頂部，封裝尺寸接近芯片本身（“芯片級封裝”），適合消費電子的小型化需求。

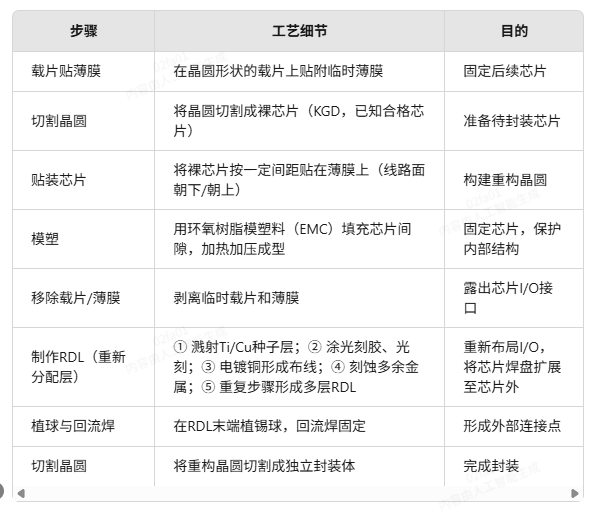

（2）扇出型晶圓級封裝（Fan-Out WLCSP）

適用場景：高I/O、多芯片集成（如SiP、3D堆疊），強調擴展I/O能力。
流程步驟：

特點：I/O引出至芯片外，支持更多I/O數量（如蘋果A12處理器用扇出型封裝實現高集成度），是3D堆疊和SiP的核心技術。

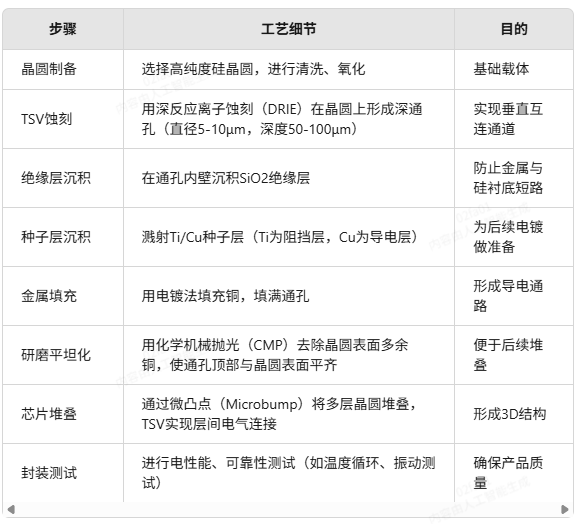

（3）硅通孔（TSV）晶圓級3D封裝

適用場景：3D堆疊（如3D DRAM、高性能計算芯片），強調垂直互連和高帶寬。
流程步驟

特點：垂直互連縮短信號傳輸路徑（比傳統引線鍵合短10-100倍），提高帶寬（如HBM3E帶寬達1.2TB/s），是AI和高性能計算的核心支撐技術。

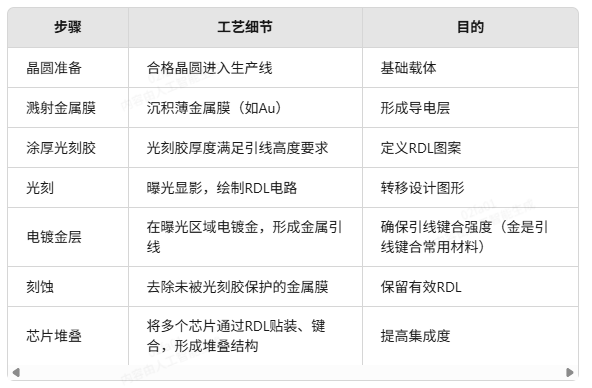

（4）重新分配層（RDL）封裝

適用場景：芯片堆疊（如多芯片模塊MCM），強調I/O重新布局。
流程步驟

特點：通過RDL重新布局芯片焊盤，支持多芯片堆疊，適合高性能芯片（如GPU、TPU）。

2. 關鍵工藝技術

晶圓級3D封裝的核心技術包括：

• 光刻：高精度圖案轉移（分辨率可達10nm以下），用于電路、絕緣層的定義，是流程的“眼睛”。

• 濺射/電鍍：制備金屬膜（如Ti/Cu種子層、銅引線、金層），確保導電性和附著力，是電氣連接的基礎。

• 模塑：扇出型中用EMC固定芯片，保護內部結構，防止外界環境（如濕度、振動）影響。

• TSV技術：深孔蝕刻、金屬填充，實現垂直互連，是3D堆疊的“脊梁”，決定了堆疊層數和帶寬。

• 回流焊：將錫球與金屬層牢固結合（形成金屬間化合物IMC），確保電氣連接的可靠性。

二、核心市場應用分析

晶圓級3D封裝的應用場景主要圍繞高集成度、高帶寬、低功耗的需求，核心市場包括：

1. AI與高性能計算（HPC）

需求：AI模型（如GPT-4、PaLM）訓練需要海量數據處理，要求存儲具備高帶寬、低延遲、高容量；高性能計算（如氣象模擬、量子計算）需要芯片具備高集成度、高算力。
應用：

• 3D DRAM：如高帶寬存儲器（HBM3E），通過TSV堆疊多層DRAM，帶寬可達1.2TB/s（英偉達H100 GPU采用）；三星VS-CAT DRAM（電容器水平放置）計劃2030年量產，提升存儲密度。

• 高性能GPU/TPU：如英偉達H100、谷歌TPU v4，采用扇出型或TSV封裝，整合CPU、GPU、TPU，提高算力。
  案例：英偉達H100 GPU用HBM3E實現1.2TB/s帶寬，支持大規模AI訓練；三星VS-CAT DRAM預計將存儲密度提升至傳統DRAM的2倍。

2. 移動設備

需求：手機、平板等便攜設備要求小尺寸、輕重量、低功耗，同時支持高性能應用（如游戲、拍照、5G通信）。
應用：

• 扇入/扇出型封裝：如蘋果A10/A12處理器用扇出型封裝，減少尺寸（比傳統封裝小30%），提高集成度；華為Mate 60 Pro用3D封裝技術提升芯片性能。

• 3D堆疊芯片：如驍龍8 Gen 3用3D封裝整合CPU、GPU、NPU，提升運算效率，延長續航。
  案例：蘋果A12處理器采用扇出型封裝，尺寸僅為10mm×10mm，支持iPhone XS的高性能需求；小米14用驍龍8 Gen 3，3D封裝使芯片功耗降低20%。

3. 5G與物聯網（IoT）

需求：5G基站需要高速度、低延遲的射頻芯片；物聯網終端（如智能手表、傳感器）需要小尺寸、低功耗的SoC。
應用：

• 3D封裝射頻芯片：如高通驍龍X75 5G調制解調器，用3D封裝提升射頻性能（支持10Gbps下載速度）。

• 物聯網SoC：如小米智能手表用3D堆疊芯片，減少尺寸（比傳統芯片小40%），延長續航（待機時間達14天）。
  案例：高通驍龍X75用3D封裝整合射頻前端，支持5G mmWave（毫米波），提升信號強度；華為Watch 4用3D封裝SoC，功耗降低30%。

4. 存算一體

需求：傳統“計算-存儲分離”架構存在數據傳輸延遲（“馮·諾依曼瓶頸”），存算一體需要將計算單元與存儲單元緊密結合，提高效率。
應用：

• 存內處理（PIM）：如紫光國芯WOW 3D堆疊DRAM，采用混合鍵合技術，帶寬達8656GB/s，功耗僅為傳統HBM的12%，適合AI推理。

• 存內計算（CIM）：如IBM TrueNorth芯片，用3D封裝實現存算融合，能效比傳統芯片高100倍。
  案例：紫光國芯WOW 3D DRAM用于邊緣計算服務器，數據處理速度提升5倍；IBM TrueNorth芯片用于智能監控，功耗僅為傳統芯片的1/100。

5. 汽車電子

需求：自動駕駛、車機系統需要高可靠性、高集成度、低功耗的芯片，支持實時數據處理（如激光雷達、攝像頭）。
應用：

• 汽車SoC：如特斯拉FSD HW 3.0，用3D封裝整合CPU、GPU、TPU，提高計算性能（支持每秒144萬億次運算）。

• ADAS芯片：如英偉達Orin，用3D封裝提升能效（功耗僅為傳統芯片的1/2），支持L4級自動駕駛。
  案例：特斯拉FSD HW 3.0用3D封裝實現高算力，支持自動駕駛的實時決策；英偉達Orin用于蔚來ES8，功耗降低50%，續航提升10%。

三、總結與趨勢

晶圓級3D封裝是AI時代的核心封裝技術，其工藝流程圍繞“晶圓級批量處理”和“3D堆疊”展開，關鍵技術包括TSV、RDL、扇出型封裝等。核心市場應用集中在AI與高性能計算、移動設備、5G與物聯網、存算一體、汽車電子等領域，這些領域的需求（如高帶寬、小尺寸、低功耗）推動了晶圓級3D封裝的快速發展。

未來趨勢：

• 更高堆疊層數：如3D DRAM堆疊層數從8層提升至16層，提高存儲密度。

• 更小間距：如微凸點間距從50μm縮小至20μm，提高集成度。

• 新型材料：如柔性封裝材料、納米材料，提升封裝可靠性和性能。

• 產業鏈協同：晶圓廠、封裝廠、設備商（如ASML、臺積電）加強合作，降低成本，推動普及。
