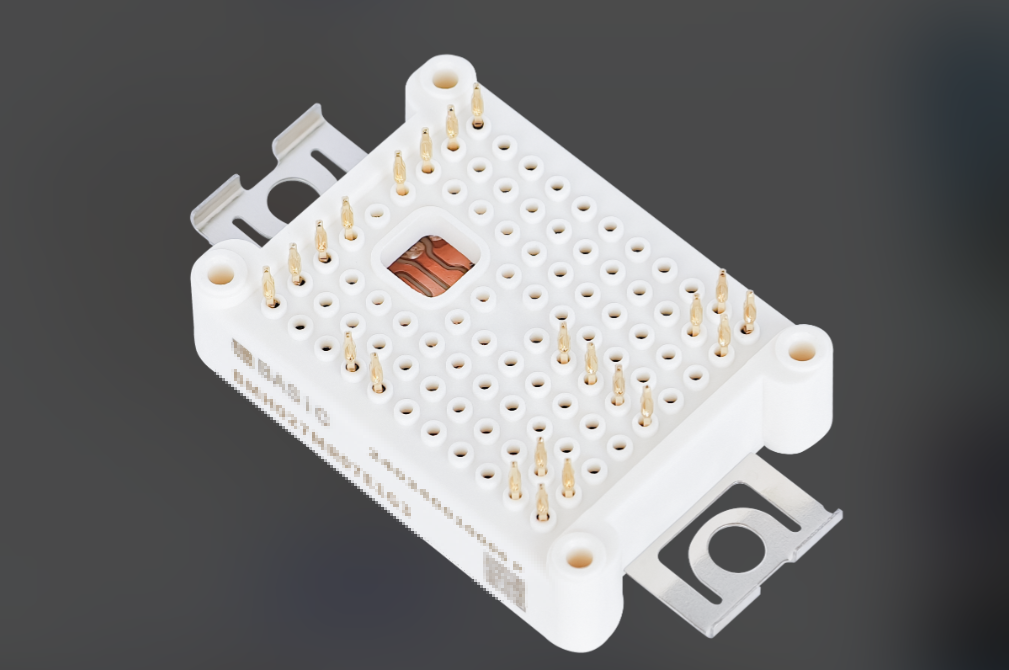

IGBT(絕緣柵雙極型晶體管)是電力電子變換中的核心元器件,廣泛應用于軌道交通、新能源汽車、軍工航天、工業機器等領域。為了滿足不同應用場景的需求,IGBT模塊的類型、封裝材料和封裝技術都經歷了不斷的發展和完善。
根據不同的分類標準,IGBT模塊可以分為多種類型:
按功能分類:
標準IGBT模塊
智能IGBT模塊(IPM)
高頻IGBT模塊
按結構分類:
單管IGBT模塊
多管集成IGBT模塊
按應用領域分類:
工業級IGBT模塊
車規級IGBT模塊
車規級IGBT模塊主要用于新能源汽車的電驅系統中,其工作環境更為復雜,對可靠性和散熱性能的要求更高1。
IGBT模塊的封裝材料對其性能和可靠性有著重要影響。常見的封裝材料包括:
陶瓷襯板:
Al?O?(氧化鋁):價格低廉,應用最廣泛,但熱導率較低、熱膨脹系數高。
AlN(氮化鋁):具有較高的熱導率,但成本較高。
Si?N?(氮化硅):兼具良好的導熱性能和機械強度,適用于高可靠性要求的應用。
ZTA(氧化鋯增韌氧化鋁陶瓷):在Al?O?基礎上進行改性,提高了機械強度和導熱性能。
DBC(直接鍵合銅)基板:
DBC基板由陶瓷和銅組成,中間為陶瓷層,上下覆銅層。常用的陶瓷材料為Al?O?和AlN。DBC基板具有良好的導電性和隔離作用。
金屬底板:
通常采用銅材料,用于導熱和散熱,確保模塊在高溫環境下穩定工作。
焊料:
常用的焊料有錫片或錫膏,用于將IGBT芯片貼附到DBC基板上。
灌封膠:
用于殼體灌膠與固化,起到絕緣保護和增強機械強度的作用。
IGBT模塊的封裝工藝流程非常復雜,主要包括以下幾個步驟:
步驟 | 工藝名稱 | 主要內容 |
1 | 絲網印刷 | 將錫膏按設定圖形印刷于散熱底板和DBC銅板表面,為自動貼片做準備。 |
2 | 自動貼片 | 將IGBT芯片與FRED芯片貼裝于DBC印刷錫膏表面,要求精確控制位置和角度。 |
3 | 真空回流焊接 | 在真空環境中進行回流焊接,降低焊點空洞率,提高導電導熱性能。 |
4 | 超聲波清洗 | 使用無水乙醇等清潔劑清洗焊接后的半成品,保證芯片表面潔凈度。 |
5 | X-RAY缺陷檢測 | 通過X光檢測篩選出空洞大小符合標準的半成品,防止不良品流入下一道工序。 |
6 | 自動鍵合 | 通過鍵合打線,將各個IGBT芯片或DBC間連結起來,形成完整的電路結構。 |
7 | 激光打標 | 對IGBT模塊殼體表面進行激光打標,標明產品型號、日期等信息。 |
8 | 殼體塑封 | 對殼體進行點膠并加裝底板,起到粘合底板的作用,保護內部結構。 |
9 | 功率端子鍵合 | 將功率端子與相應的電路結構進行鍵合,確保電流有效傳輸。 |
10 | 殼體灌膠與固化 | 加注A、B膠并抽真空,然后進行高溫固化,達到絕緣保護和增強機械強度的目的 |
熱管理:
IGBT模塊在工作過程中會產生大量熱量,因此需要高效的散熱設計。陶瓷襯板的選擇和DBC基板的設計對于熱管理至關重要。
可靠性:
IGBT模塊需要在極端溫度變化和高電壓條件下長時間工作,因此封裝材料和工藝必須具備高可靠性。例如,真空回流焊接工藝可以顯著降低焊點空洞率,提高模塊的導電導熱性能。
電氣性能:
為了減少能源損耗,IGBT模塊需要具有低介電常數的基板材料,以避免產生雜散電感。此外,鍵合工藝的質量直接影響模塊的電氣連接性能。
成本控制:
IGBT模塊的成本主要來自芯片、封裝材料和制造工藝。隨著國內供應商如比亞迪半導體、斯達半導、中車時代等的崛起,國產化替代逐漸成為可能,有助于降低整體成本。
新材料的應用:
隨著對高性能IGBT模塊需求的增長,新型陶瓷材料如Si?N?和ZTA將進一步得到推廣,以提升模塊的導熱性能和機械強度。
先進封裝技術:
真空回流焊接、超聲波清洗、X-RAY缺陷檢測等先進封裝技術將繼續優化,進一步提高模塊的可靠性和電氣性能。
智能化與集成化:
智能IGBT模塊(IPM)將在未來獲得更多關注,這類模塊集成了驅動電路、保護電路等功能,簡化了系統設計并提高了整體效率。
國產化進程加速:
隨著國內企業在IGBT芯片設計、封裝測試等環節的技術突破,國產IGBT模塊的市場份額將持續擴大,特別是在新能源汽車領域。
IGBT模塊作為電力電子變換的核心元器件,其類型、封裝材料和封裝技術的選擇對其性能和可靠性有著深遠的影響。從單管IGBT模塊到多管集成模塊,從Al?O?陶瓷到Si?N?陶瓷,再到先進的真空回流焊接和X-RAY缺陷檢測技術,IGBT模塊的封裝工藝正在不斷演進。未來,隨著新材料和新技術的應用,IGBT模塊將在新能源汽車、軌道交通等領域發揮更加重要的作用。
IGBT模塊芯片封裝清洗劑選擇:
水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要,一旦選定,就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。
污染物有多種,可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣,通電后發生電化學遷移,形成樹枝狀結構體,造成低電阻通路,破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層,在PCB板表層下生長枝晶。除了離子型和非離子型污染物,還有粒狀污染物,例如焊料球、焊料槽內的浮點、灰塵、塵埃等,這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。
這么多污染物,到底哪些才是最備受關注的呢?助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中,它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分,焊后必然存在熱改性生成物,這些物質在所有污染物中的占據主導,從產品失效情況來而言,焊后殘余物是影響產品質量最主要的影響因素,離子型殘留物易引起電遷移使絕緣電阻下降,松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大,嚴重者導致開路失效,因此焊后必須進行嚴格的清洗,才能保障電路板的質量。
合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。
合明科技運用自身原創的產品技術,滿足芯片封裝工藝制程清洗的高難度技術要求,打破國外廠商在行業中的壟斷地位,為芯片封裝材料全面國產自主提供強有力的支持。
推薦使用合明科技水基清洗劑產品。
