芯片級封裝類型及未來半導體發展核心作用分析

一、芯片級封裝主要類型

根據搜索結果，芯片級封裝技術可按外形結構、連接方式、集成度等維度分類，以下是主要類型及其特點：

二、未來半導體發展的核心作用分析

芯片級封裝技術正從“單純保護芯片”向“提升性能與集成度”的關鍵角色轉變，其核心作用體現在以下維度：

1. 突破摩爾定律物理極限

• 3D封裝與TSV技術：通過垂直堆疊芯片和硅通孔互連，繞過傳統制程微縮瓶頸。例如，日本東京科學研究所的BBCube架構采用3D堆棧計算架構，將處理器單元直接置于DRAM堆棧上方，顯著提升內存帶寬并降低功耗。

• 案例：臺積電的CoWoS技術已支持英偉達A100 GPU實現超大規模AI算力，成為AI芯片的標配。

2. 推動高性能計算（HPC）與AI芯片發展

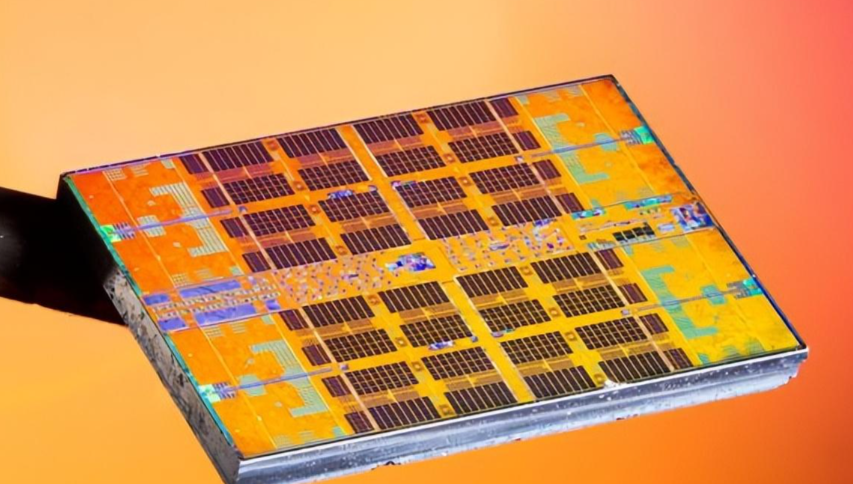

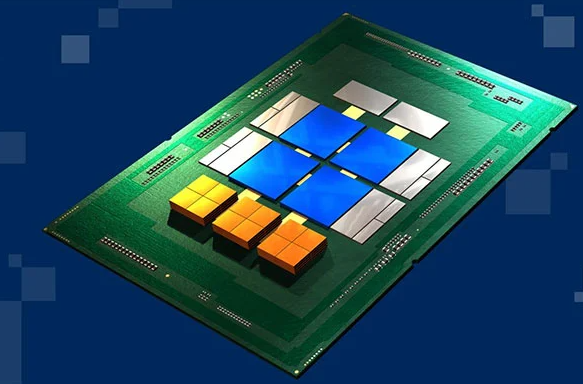

• 異構集成（Heterogeneous Integration）：通過SiP或2.5D封裝整合不同工藝芯片（如CPU+GPU+FPGA+存儲），滿足AI芯片對算力和能效的需求。例如，AMD的EPYC處理器采用多芯片模塊（MCM）封裝，實現64核高性能計算。

• 電性能優化：CSP和Flip-Chip封裝大幅縮短信號路徑，降低寄生效應，支持100MHz以上高頻芯片穩定運行。

3. 支持新興應用場景的小型化需求

• 輕薄化與柔性封裝：撓性基片CSP和WLP技術推動可穿戴設備、柔性電子的發展。例如，東芝的撓性基片CSP適用于曲面屏智能手表。

• 微型化極限：微米級間距封裝（如0.4mm焊球間距BGA）使5G射頻芯片和毫米波雷達實現小型化。

4. 綠色制造與可持續發展

• 環保材料創新：低鹵素環氧樹脂、可回收陶瓷基板等材料減少封裝環節的碳足跡。

• 工藝節能：晶圓級封裝（WLP）通過批量處理降低能耗，相比傳統封裝節能30%。

5. 提升測試與可靠性

• 智能化測試技術：AI視覺檢測系統和自動化測試設備（ATE）實現納米級缺陷檢測，提升良率。

• 熱管理優化：CSP的芯片背面散熱設計結合新型導熱膠（如DPAS300粘合劑），解決高功耗芯片的散熱難題。

三、未來趨勢展望

1. 技術融合：3D封裝與Chiplet（芯粒）技術結合，實現跨工藝節點芯片的異構集成。

2. 材料革命：有機-無機雜化材料（如DPAS300）、碳納米管散熱膜等新型材料替代傳統塑料和陶瓷。

3. 應用擴展：從消費電子向汽車電子（如自動駕駛芯片）、醫療設備（如植入式傳感器）等領域滲透。

4. 標準化與成本控制：通過晶圓級封裝和SiP模塊化設計降低先進封裝成本，加速普及。

結論

芯片級封裝技術已成為半導體產業發展的“第二曲線”，其核心價值在于通過結構創新、材料革新和工藝優化，在物理極限下持續提升芯片性能、縮小尺寸并降低功耗。未來，封裝技術將與芯片設計、系統架構深度融合，成為驅動AI、5G、IoT等顛覆性技術發展的關鍵引擎。

芯片封裝清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
