以下基于最新行業資料對SiP封裝技術進行系統解析，結合技術定義、核心優勢、關鍵技術、實現方式及市場應用展開：

 一、SiP技術定義

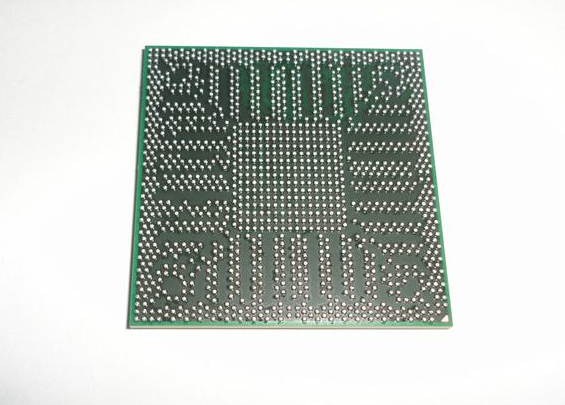

SiP（System in Package，系統級封裝） 是一種將多個集成電路（IC）、無源元件（如電阻/電容）及功能模塊（處理器、內存、傳感器、射頻組件等）集成在單一封裝體內的先進封裝技術。其核心是通過高密度互連和封裝工藝，將不同工藝節點的芯片協同封裝，形成功能完整的子系統，區別于追求單片集成的SoC（System on Chip）。

二、核心優勢

1.  超高集成度
   整合處理器、存儲器、射頻模塊等多功能芯片，顯著減少PCB板元件數量和空間占用（體積可縮減30%-50%）。

2.  性能優化
   縮短芯片間互連距離，降低信號延遲與功耗，提升數據傳輸速率（如5G/WiFi模塊集成）。

3.  設計靈活性
   支持異構集成（如CMOS+GaAs芯片組合），適配定制化需求。

4.  縮短開發周期
   避免重復封裝，簡化系統設計流程，加速產品上市。

 三、主要技術與實現方式

四、核心市場應用

1. 消費電子

• 智能手機/平板：集成AP處理器+內存+射頻模塊（如蘋果A系列SiP模組）

• 可穿戴設備：蘋果Watch采用SiP整合傳感器與藍牙模塊，實現微型化。

2. 汽車電子
   車載娛樂系統集成MCU+導航芯片，提升抗振動與溫度適應性。

3. 醫療電子
   便攜監護設備中整合生物傳感器與低功耗處理器。

4. 物聯網終端
   多協議通信模塊（LoRa+BLE）單封裝集成，降低功耗。

五、未來趨勢

1. 智能封裝：嵌入溫度/應力傳感器，實現動態熱管；

2. 標準化推進：建立跨廠商互操作性標準（如UCIe聯盟延伸至SiP）；

3. 環保材料：生物可降解基板與無鉛焊料應用。

SiP系統級芯片封裝清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
