關于半導體行業“超越摩爾定律”和當前制造工藝的問題。這是一個非常核心且前沿的話題。

第一部分：什么是“超越摩爾定律”？

“超越摩爾定律” 是半導體行業發展的一個重要方向和理念，它并不是指“摩爾定律”失效了，而是指在繼續追求晶體管微縮（“延續摩爾”）的同時，通過其他技術路徑來提升芯片的整體性能和功能多樣性。

為了更好地理解，我們可以將其與“摩爾定律”進行對比：

“超越摩爾”的主要技術路線包括：

1. 先進封裝技術：這是“超越摩爾”最核心的領域。它不再只關注晶體管的縮小，而是關注如何把多個不同工藝、不同功能的芯片（如邏輯芯片、存儲芯片、模擬芯片、射頻芯片等）像搭積木一樣高效地封裝在一起。

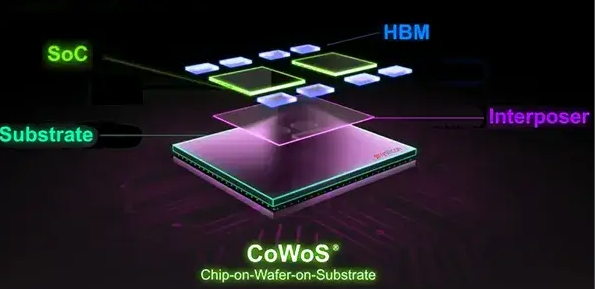

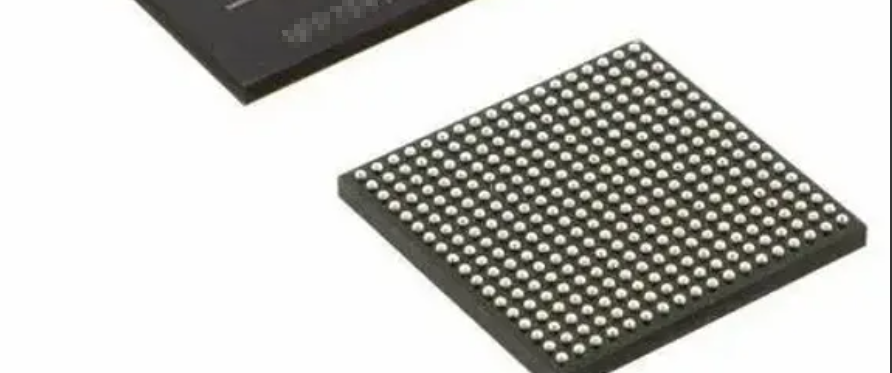

• 代表技術：2.5D封裝（如臺積電的CoWoS）、3D封裝（如臺積電的SoIC）、扇出型封裝（InFO）、硅橋、芯片粒等。

• 好處：大幅縮短芯片間數據傳輸距離，提升帶寬和能效；可以混合搭配不同工藝的芯片，降低成本；實現更復雜、更緊湊的系統。

2. 異質集成：將基于不同材料（如硅、砷化鎵、氮化鎵、磷化銦等）的器件集成到一起，充分發揮各自材料的優勢。例如，將硅基邏輯芯片和化合物半導體射頻芯片集成，用于5G和射頻前端模塊。

3. 專用化與系統優化：不再一味追求通用處理器的性能，而是為特定應用場景設計專用芯片，如ASIC、FPGA、DPU等，通過硬件級優化實現極高的效率和性能。

總結來說，“超越摩爾定律”意味著半導體行業從過去單純追求“制程微縮”的單一路線，轉向了“制程微縮”與“系統級集成與創新”并重的雙軌發展模式。

第二部分：目前全球半導體制造技術工藝有哪些？

半導體制造工藝非常復雜，可以從多個維度進行分類。這里主要從邏輯芯片的制程節點和特色工藝平臺兩個角度來介紹。

1. 先進邏輯工藝（延續摩爾之路）

這是目前臺積電、三星、英特爾競爭的焦點，主要追求晶體管密度的不斷提升。目前已經進入納米以下時代，通常用“埃米”來稱呼（1納米=10埃米）。

• 7nm / 6nm：目前是成熟的先進制程，廣泛應用于主流高端手機處理器、CPU、GPU等。

• 5nm / 4nm：目前是主流的旗艦制程。蘋果A15/A16、驍龍8 Gen 1/Gen 2等芯片均采用。首次大規模采用EUV光刻技術。

• 3nm：目前已進入量產初期。蘋果A17 Pro芯片（iPhone 15 Pro）率先采用。三星和臺積電的3nm在晶體管結構上有所不同（三星采用MBCFET，臺積電采用FinFlex）。

• 2nm（20埃米）：未來1-2年的焦點，預計2025年左右開始量產。將是環柵晶體管的重大突破。

• 臺積電：計劃2025年量產N2工藝，采用納米片結構。

• 三星：計劃2025年量產SF2工藝，同樣采用MBCFET（納米片結構）。

• 英特爾：非常激進，希望憑借Intel 20A（2nm等效，20埃米）和Intel 18A（1.8nm等效，18埃米）工藝在2024年重新奪回制程領先地位。其特點是率先引入RibbonFET（其環柵晶體管名稱）和PowerVia（背面供電）兩大革命性技術。

2. 成熟和特色工藝（超越摩爾之路的基石）

并非所有芯片都需要最先進的制程。許多芯片基于功能、成本和可靠性的考慮，采用成熟或特色工藝。

• 成熟制程：通常指28nm及以上的工藝。這是目前應用最廣泛、需求最大的工藝平臺。廣泛應用于：

• MCU、電源管理芯片、顯示驅動芯片、傳感器、物聯網設備、汽車電子等。

• 中國目前在這一領域大力投入，以解決“卡脖子”問題。

• 特色工藝：為了滿足特定電學特性而開發的工藝，不完全追求線寬縮小。

• 射頻工藝：用于制造5G、Wi-Fi等無線通信芯片。

• 高壓工藝：用于制造電源管理、顯示驅動芯片。

• 模擬/混合信號工藝：用于處理連續的模擬信號，如音頻放大器、數據轉換器。

• 嵌入式存儲工藝：將閃存等存儲器與邏輯電路集成在同一芯片上。

• MEMS工藝：用于制造微機電系統，如加速度計、陀螺儀、麥克風等。

總結與現狀

全球半導體制造呈現出 “兩條腿走路” 的格局：

1. 一條腿（延續摩爾）：臺積電、三星、英特爾三巨頭在5nm、3nm、2nm等先進制程上展開激烈競爭，爭奪技術制高點和高端市場份額（如智能手機、高性能計算、AI加速器）。

2. 另一條腿（超越摩爾）：整個行業（包括上述巨頭和眾多其他廠商）在先進封裝、異質集成和成熟/特色工藝上持續創新，以滿足汽車、物聯網、工業等更廣闊市場對功能、成本和可靠性的多樣化需求。

對中國而言，在全力攻克先進制程的同時，大力發展成熟制程和超越摩爾技術，是構建自主可控半導體產業生態更為現實和急迫的路徑。

半導體芯片清洗劑--合明科技芯片封裝前錫膏助焊劑清洗劑介紹：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。

合明科技致力于為SMT電子表面貼裝清洗、功率電子器件清洗及先進封裝清洗提供高品質、高技術、高價值的產品和服務。合明科技 （13691709838）Unibright 是一家集研發、生產、銷售為一體的國家高新技術、專精特新企業，具有二十多年的水基清洗工藝解決方案服務經驗，掌握電子制程環保水基清洗核心技術。水基技術產品覆蓋從半導體芯片封測到 PCBA 組件終端的清洗應用。是IPC-CH-65B CN《清洗指導》標準的單位。合明科技全系列產品均為自主研發，具有深厚的技術開發能力，擁有五十多項知識產權、專利，是國內為數不多擁有完整的電子制程清洗產品鏈的公司。合明科技致力成為芯片、電子精密清洗劑的領先者。以國內自有品牌，以完善的服務體系，高效的經營管理機制、雄厚的技術研發實力和產品價格優勢，為國內企業、機構提供更好的技術服務和更優質的產品。合明科技的定位不僅是精湛技術產品的提供商，另外更具價值的是能為客戶提供可行的材料、工藝、設備綜合解決方案，為客戶解決各類高端精密電子、芯片封裝制程清洗中的難題，理順工藝，提高良率，成為客戶可靠的幫手。

合明科技憑借精湛的產品技術水平受邀成為國際電子工業連接協會技術組主席單位，編寫全球首部中文版《清洗指導》IPC標準（標準編號：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC標準是全球電子行業優先選用標準，是集成電路材料產業技術創新聯盟會員成員。

主營產品包括：集成電路與先進封裝清洗材料、電子焊接助焊劑、電子環保清洗設備、電子輔料等。

半導體技術應用節點：FlipChip ;2D/2.5D/3D堆疊集成;COB綁定前清洗；晶圓級封裝；高密度SIP焊后清洗；功率電子清洗。
