Flip Chip（倒裝芯片）工藝全流程解析

倒裝芯片（Flip Chip）工藝是一種芯片主動面朝下、通過凸點直接與基板互連的先進封裝技術，核心流程可分為晶圓級預處理、芯片裝配、封裝與測試三大階段，具體步驟如下：

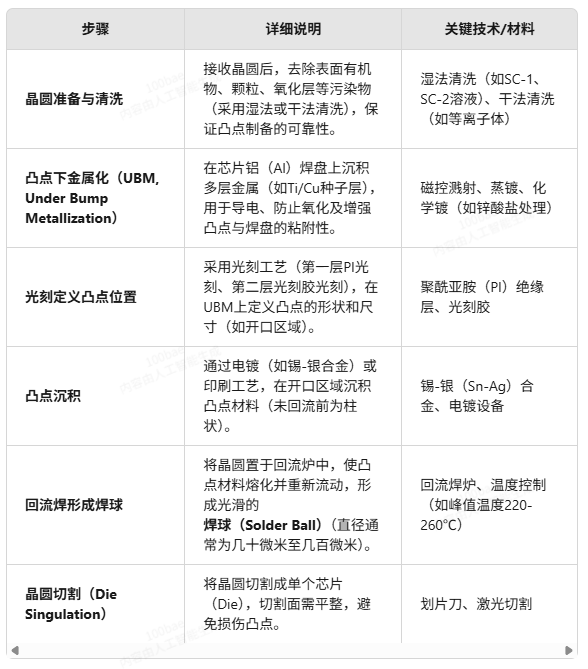

1. 晶圓級預處理（Wafer-Level Processing）

該階段在晶圓未切割前完成，主要目的是在芯片上制備凸點（Bump），為后續互連做準備。

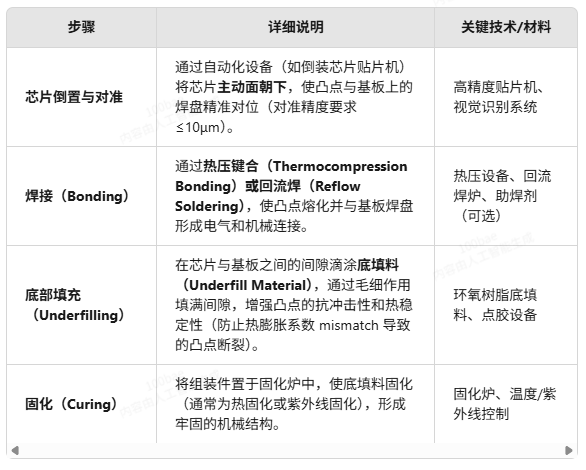

2. 芯片裝配（Chip Assembly）

該階段將帶有凸點的芯片與基板（如PCB、陶瓷基板）互連，是倒裝工藝的核心環節。

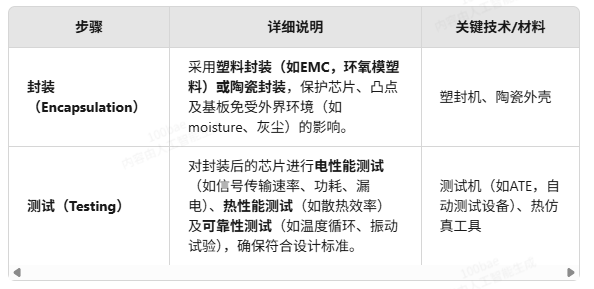

3. 封裝與測試（Packaging & Testing）

該階段對組裝后的芯片進行保護和性能驗證，確保符合產品要求。

二、Flip Chip核心市場應用情況解析

倒裝芯片技術因高集成度、低延遲、好散熱、小體積等優勢，廣泛應用于高性能、小型化需求的領域，核心市場如下：

1. 消費電子（Consumer Electronics）

應用場景：智能手機、平板電腦、智能手表等移動設備。
原因：倒裝芯片可減小PCB面積（比傳統引線鍵合小30%-50%），提高集成度，滿足設備輕薄化需求；同時，短凸點降低了信號延遲（如5G通信中的高速傳輸），提升設備性能。
例子：iPhone的A系列芯片（如A17 Pro）、三星的Exynos芯片均采用倒裝芯片封裝。

2. 計算機與服務器（Computers & Servers）

應用場景：CPU、GPU、Chipset（芯片組）等核心器件。
原因：倒裝芯片的低電阻、低電感特性的優勢，可支持高時鐘頻率（如Intel酷睿i9 CPU的5.8GHz），提升數據處理速度；同時，芯片背面可直接散熱（如與散熱片貼合），解決了高性能器件的散熱瓶頸。
例子：NVIDIA的H100 GPU（用于AI計算）、AMD的Ryzen 9 CPU均采用倒裝芯片技術。

3. 汽車電子（Automotive Electronics）

應用場景：ADAS（高級駕駛輔助系統）傳感器（如攝像頭、雷達）、功率管理模塊（如BMS，電池管理系統）。
原因：汽車環境對可靠性要求高（如振動、溫度變化大），倒裝芯片的底部填充工藝增強了凸點的抗沖擊性；同時，高集成度減小了模塊體積，適應汽車內部有限空間。
例子：特斯拉Model 3的FSD（全自動駕駛）芯片采用倒裝芯片封裝。

4. 醫療設備（Medical Devices）

應用場景：超聲波設備、MRI（磁共振成像）、植入式醫療器械（如心臟起搏器）。
原因：醫療設備對低噪音、高穩定性要求高，倒裝芯片的短凸點減少了信號干擾（如超聲波的高頻信號傳輸）；同時，小型化設計便于設備便攜（如手持超聲波儀）。
例子：GE醫療的Logiq E9超聲波設備采用倒裝芯片封裝的圖像傳感器。

5. 物聯網（IoT）

應用場景：智能家居（如智能音箱、智能門鎖）、可穿戴設備（如Fitbit手表）、工業物聯網（如傳感器節點）。
原因：IoT設備對低功耗、小體積要求高，倒裝芯片的高集成度（如將CPU、內存、無線模塊封裝在一個芯片內）降低了功耗（比傳統封裝低20%-30%），同時減小了設備尺寸。
例子：Amazon Echo Dot的智能音箱采用倒裝芯片封裝的無線模塊。

三、總結

Flip Chip工藝的核心優勢在于縮短互連長度、提高集成度、增強可靠性，其全流程覆蓋晶圓級預處理、芯片裝配、封裝與測試三大階段，其中凸點制備和底部填充是關鍵環節。在市場應用方面，倒裝芯片已成為消費電子、計算機、汽車電子、醫療設備、物聯網等領域的主流封裝技術，隨著AI、5G等技術的發展，其應用前景將更加廣闊。

倒裝芯片封裝清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
