以下是關于CSP（芯片級封裝）技術的綜合分析，結合概念、工藝流程、應用市場及發展趨勢，引用權威行業報告和技術文獻：

一、CSP概念與核心特點

1. 定義
   CSP（Chip Scale Package）指封裝尺寸與裸芯片尺寸之比不超過1.2:1的先進封裝技術，其體積僅為傳統BGA封裝的1/3、TSOP封裝的1/6，實現近乎“裸片級”的微型化。

2. 核心優勢

• 高集成度：引腳密度顯著提升，支持多功能集成；

• 性能優化：短信號路徑降低延遲與功耗，散熱效率提升20%以上；

• 成本效益：材料精簡與晶圓級批量制造降低單顆成本。

二、關鍵工藝流程

CSP技術路線多元，主流工藝包括：

1. 晶圓級封裝（WLP/WLCSP）

• 步驟：晶圓清洗→重布線層（RDL）→凸點下金屬化（UBM）→植球→切割測試；

• 特點：直接在晶圓上完成封裝，效率高且尺寸最接近裸芯。

2. 基板型CSP

• 引線框架型：銅基板引線鍵合，塑料封裝保護；

• 柔性基板型：適用高I/O邏輯器件，布線靈活性強；

• 剛性基板型：采用BT樹脂/陶瓷層壓板，用于高可靠性場景。

3. 扇出型封裝（Fan-Out WLP）
   通過重構晶圓實現I/O引腳擴展，突破芯片自身面積限制。

三、應用市場分析

1. 市場規模

• 2023年全球CSP LED市場規模達52.94億元，預計2029年增至135.29億元（CAGR 16.93%）；

• 中國CSP LED市場2023年規模約120億元，2025年預計突破180億元。

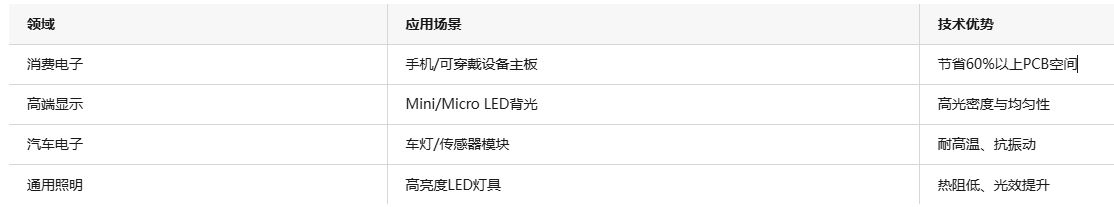

2. 核心應用領域

1. 競爭格局

• 國際企業：三星、歐司朗、Lumileds主導高端市場；

• 國內龍頭：三安光電（CSP LED份額30%+）、華燦光電、國星光電。

四、發展趨勢與挑戰

1. 技術革新方向

• 材料升級：氮化鎵（GaN）、碳化硅（SiC）提升散熱與光效；

• 工藝優化：扇出型封裝突破I/O密度瓶頸，2025年滲透率或達30%；

• 3D集成：通過TSV技術實現多層堆疊，滿足AI/高性能計算需求。

2. 市場驅動因素

• 政策支持：中國半導體產業扶持政策加速國產替代；

• 需求增長：Mini LED背光、AR/VR設備拉動CSP LED需求；

• 數字化生產：智能制造降低良率波動，成本競爭力提升。

3. 行業挑戰

• 技術壁壘：微凸點加工、薄晶圓處理難度高；

• 成本壓力：高端材料依賴進口，中小企業生存承壓；

• 標準缺失：封裝接口與測試規范尚未統一。

結論

CSP技術將持續向超微型化、多功能集成及低成本化演進，在消費電子與汽車智能化浪潮中占據核心地位。企業需聚焦材料創新與數字化生產，以應對技術迭代與市場競爭的雙重挑戰。

合明科技芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
