我將為您詳細拆解和分析相控陣雷達的種類、核心芯片的封裝工藝以及不同雷達的市場應用場景。

第一部分：相控陣雷達的種類

相控陣雷達（Phased Array Radar）的核心在于通過控制陣列中每個天線單元發射/接收信號的相位和幅度，從而實現波束在空間無慣性電子掃描。其主要分為以下幾類：

1. 無源相控陣雷達（PESA - Passive Electronically Scanned Array）

• 工作原理：只有一個中央發射機（如行波管）和一個接收機。天線陣面由大量的移相器單元組成。這些移相器在計算機控制下改變雷達波的相位，從而實現波束偏轉。陣面本身不產生能量，只是“被動”地改變波前方向。

• 特點：

• 優點：相比機械掃描雷達，掃描速度快、多目標能力強、可靠性高（無機械運動部件）。相比AESA，技術難度和成本較低。

• 缺點：只有一個中央發射機，是單點故障源，一旦損壞整個雷達癱瘓；功能靈活性較差；抗干擾能力不如AESA；隱身性能差（中央發射機峰值功率高，信號易被截獲）。

• 代表性產品：俄羅斯的“頂板”雷達、美國F-14D“雄貓”戰斗機的AN/AWG-9雷達、早期“愛國者”系統的MPQ-53雷達。

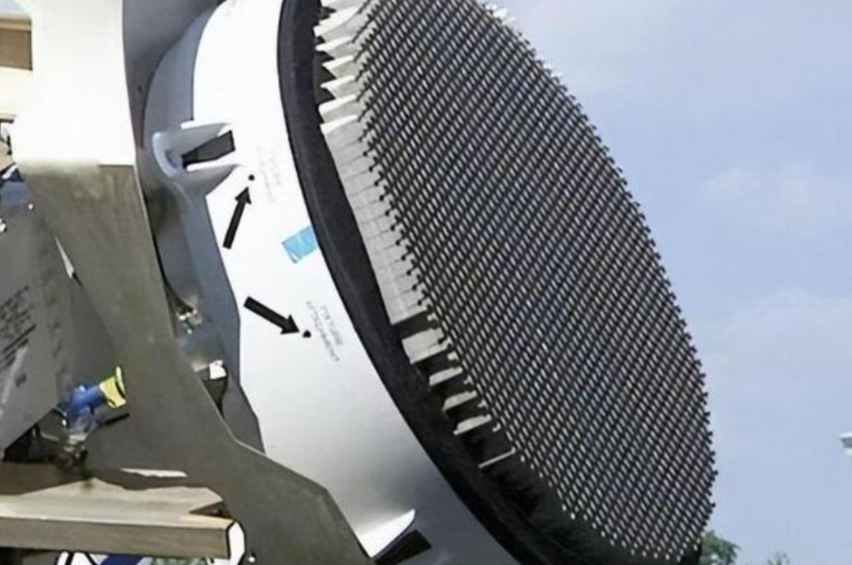

2. 有源相控陣雷達（AESA - Active Electronically Scanned Array）

• 工作原理：每個天線單元（或子陣）后面都直接連接著一個完整的T/R組件（Transmit/Receive Module），包含微型化的固態功率放大器、低噪聲放大器、移相器、衰減器等。每個單元都是一個獨立的微型雷達。

• 特點：

• 極高可靠性：成千上萬個T/R組件同時工作，少數失效對性能影響甚微（優雅降級）。

• 極強抗干擾能力：可以快速跳頻，甚至將一部分單元用于干擾對方雷達，實現“靜默”探測或電子攻擊。

• 多功能性：可同時實現搜索、跟蹤、火控、導彈通信、電子對抗等多種功能。

• 低截獲概率（LPI）：可采用復雜波形和低功率發射，難以被敵方電子偵察設備發現。

• 更遠的探測距離：多個T/R組件功率合成，總功率高。

• 優點：

• 缺點：技術極其復雜，成本高昂，設計和制造難度大。

• 代表性產品：美國F-22戰斗機的AN/APG-77雷達、F-35的AN/APG-81雷達、055型驅逐艦的“海之星”雷達、空警-500預警機雷達。

3. 數字波束形成雷達（DBF - Digital Beam Forming）

• 工作原理：這是AESA技術的進一步演進。在AESA中，波束形成通常在模擬域（射頻或中頻）完成。而在DBF雷達中，每個天線單元或子陣后都直接連接一個數字接收器，將接收到的模擬信號直接轉換為數字信號。波束的形成、掃描和賦形全部在數字域通過軟件算法完成。

• 特點：

• 終極靈活性：可以同時、實時地形成多個獨立且任意指向的波束，分別執行不同任務，效率遠超AESA。

• 超高精度和自適應能力：數字處理能力使得雷達能夠更精細地分析目標特性，并極致優化抗干擾和雜波抑制算法。

• 缺點：對數字處理芯片（如FPGA、ADC/DAC）的性能要求極高，功耗和數據量巨大，是目前相控陣技術發展的最前沿。

• 應用：主要用于對性能要求極高的地面大型預警雷達、天文射電望遠鏡（如“中國天眼”FAST）、以及最新一代的戰斗機雷達（如美軍F-15EX的APG-82(v)1雷達就結合了AESA和DBF技術）。

第二部分：雷達芯片封裝工藝

相控陣雷達的核心是T/R組件，而T/R組件的核心是半導體芯片（如GaAs/GaN功率放大器、低噪聲放大器、移相器、控制芯片等）。這些高頻芯片的封裝至關重要，直接影響性能、可靠性、體積和成本。

1. 陶瓷封裝

• 描述：采用氧化鋁、氮化鋁等陶瓷材料作為封裝基板。通過厚膜或薄膜工藝在陶瓷上制作精密電路。

• 特點：

• 優點：熱膨脹系數與芯片匹配好，導熱性好（尤其氮化鋁），適合高頻高速應用，氣密性佳，可靠性高。

• 缺點：成本較高，尺寸和重量相對較大。

• 應用：主要用于高可靠性要求的航空航天、軍事領域，以及一些高性能但通道數不多的雷達系統中。

2. 塑料封裝

• 描述：采用環氧樹脂等塑料材料進行封裝。

• 特點：

• 優點：成本極低，適合大規模生產。

• 缺點：氣密性差，易受潮氣和雜質影響；導熱性差；熱膨脹系數不匹配可能導致可靠性問題；高頻性能較差。

• 應用：主要用于消費電子和汽車雷達（77GHz），通過改進材料和生產工藝也能滿足車規級要求。不適用于高性能軍用雷達。

3. 晶圓級封裝（WLP）

• 描述：在芯片還在晶圓上時就完成封裝工序，然后再進行切割。是一種先進的Chip-Scale Packaging（CSP）。

• 特點：

• 優點：封裝尺寸幾乎等于芯片尺寸，極大減小了體積和重量，電氣性能優異（引線極短）。

• 缺點：成本較高，散熱能力是挑戰。

• 應用：非常適合對尺寸和重量有極端要求的應用，如手機、無人機載雷達、衛星通信載荷等。

4. 多芯片模塊（MCM）與系統級封裝（SiP）

• 描述：將多個不同的芯片（如PA、LNA、移相器、控制IC等）通過高密度互連技術集成在一個封裝基板上，形成一個完整的功能模塊或子系統。

• 特點：

• 優點：極大提高集成度，減小系統體積和重量，縮短芯片間互連長度，提升高頻性能。SiP是MCM思想的進一步發展，可以集成無源器件、濾波器等。

• 缺點：設計和制造復雜，測試難度大，初期成本高。

• 應用：這是現代AESA雷達T/R組件的主流技術路線。通常采用低溫共燒陶瓷（LTCC） 或高溫共燒陶瓷（HTCC） 基板來實現高密度三維互連和集成，是縮小T/R模塊體積的關鍵。

5. 異構集成（HI）與芯片let

• 描述：這是最前沿的封裝技術。將不同工藝節點、不同材料（如Si、GaAs、GaN）制造的“小芯片”（Chiplet）通過先進互連技術（如硅中介層、微凸塊）集成在一個封裝內。

• 特點：

• 優點：突破“摩爾定律”瓶頸，實現“最佳工藝干最佳的事”（用GaN做功放，用Si做數字控制），性能、功耗、尺寸達到最優平衡。

• 缺點：技術難度極高，設計復雜，標準尚未統一。

• 應用：未來下一代超高性能、超大規模T/R組件的核心技術，旨在進一步降低成本、減小尺寸、提高性能。

第三部分：不同雷達的市場應用場景分析

總結與分析

1. 技術代際演進：機械掃描 -> PESA -> AESA -> DBF，是一條向著更高性能、更高集成度、更軟件化、更智能化發展的清晰路徑。

2. 成本與性能的權衡：應用場景的選擇根本上是性能、可靠性與成本之間的權衡。軍用以極致性能為導向，不惜成本；民用（尤其是汽車）則以成本和可量產性為首要目標。

3. 核心驅動力：半導體技術，尤其是氮化鎵（GaN） 射頻芯片和先進封裝工藝，是推動AESA雷達性能提升、體積縮小、成本下降（從而得以廣泛應用）的最核心驅動力。

4. 未來趨勢：

• 軍事領域：DBF技術將更加普及，與人工智能（AI）結合，實現智能認知雷達（能根據環境自動調整最優工作模式）。

• 民用領域：4D成像雷達（增加高度維信息）將成為L3級以上自動駕駛的關鍵傳感器，其本質也是基于AESA和DBF技術。

• 技術融合：雷達、通信（RadCom）、電子戰（EW）等功能將通過軟件定義射頻系統實現一體化融合，共享硬件平臺（尤其是AESA陣面）。
