以下是激光雷達芯片封裝和組件板封裝的流程及關鍵技術解析，綜合了行業主流工藝和專利技術：

一、激光雷達芯片封裝流程

1. 基板準備與預處理

• 采用金屬、陶瓷或有機材料基板，通過清洗去除表面污染物，確保平整度。

• 部分工藝需在基板上制作紅外遮光層（如800-1000nm波段遮光材料），防止光干擾。

2. 芯片附著與互連

• 固晶：使用導電膠或焊料將激光芯片（VCSEL/EEL）粘貼到基板，需精確對位。

• 鍵合：通過金線鍵合或倒裝芯片技術實現電氣連接，倒裝技術可縮短信號路徑提升性能。

3. 封裝與光學保護

• 塑封/點膠：采用環氧樹脂或陶瓷材料包裹芯片，需控制溫度/壓力避免空腔形成。

• 透光件集成：在封裝層開窗并嵌入透光材料（如透明膠或濾光片），透光率需達90%以上。

4. 測試與可靠性驗證

• 光電參數測試：檢測功率、波長、光斑質量等。

• 環境測試：高溫高濕、振動沖擊測試封裝結構密封性。

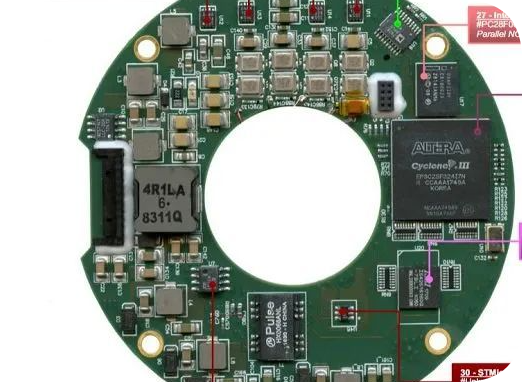

二、組件板封裝流程

1. 基板制造

• 制作多層PCB或IC載板，通過激光開窗/開孔暴露焊盤，部分采用銅柱填孔技術增強導電性。

2. 芯片集成

• 多芯片堆疊：采用3D封裝或晶圓級封裝技術，實現ASIC與MEMS芯片的垂直集成。

• 異構集成：將激光芯片、驅動電路、傳感器集成于單板，需解決熱膨脹系數匹配問題。

3. 互連與封裝

• 先進互連：使用TSV（硅通孔）或微凸塊技術實現高密度連接。

• 模塑成型：采用Open Molding工藝整體封裝，保留濾光片等光學組件外露。

4. 系統級測試

• 功能驗證：測試信號完整性、時序同步等系統級指標。

• 熱管理測試：評估封裝結構的熱阻和散熱效率。

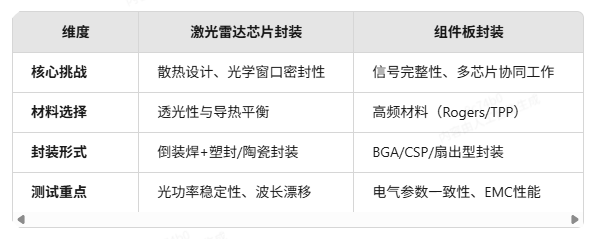

三、關鍵技術差異

四、發展趨勢

• 微型化：硅光子集成技術實現片上激光雷達，尺寸縮小至芯片級。

• 高可靠性：采用無空腔塑封工藝（如專利CNXXXX）提升耐高溫高濕性能。

• 智能化：AI驅動的封裝缺陷檢測系統，提升良率至99.5%以上。

激光雷達芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
