D2W堆疊先進封裝技術工藝市場應用詳細解析

一、技術原理與工藝流程

D2W（Die-to-Wafer）堆疊技術是3D先進封裝的核心工藝之一，通過混合鍵合（Hybrid Bonding）實現芯片與晶圓的垂直堆疊，其技術特點如下：

1. 無凸塊互連：直接利用銅-銅（Cu-Cu）鍵合替代傳統焊料凸塊，消除寄生電容和電阻，實現超細間距（<10μm）和超高密度互連。

2. 工藝流程：

• 晶圓預處理：對晶圓表面進行拋光、活化處理，形成SiO?/SiCN介電層和銅焊盤。

• 芯片切割與轉移：將已完成前端工藝的芯片切割并轉移至載體晶圓。

• 對準與鍵合：通過高精度對準系統（如光學對準）將芯片與目標晶圓鍵合，利用范德華力和熱處理形成共價鍵。

• 后道處理：完成RDL（再分布層）、TSV（硅通孔）等工藝，實現電氣互聯。

二、市場應用領域

D2W技術憑借其高帶寬、低延遲和高集成度優勢，在多個領域實現突破性應用：

1. 高性能計算（HPC）：

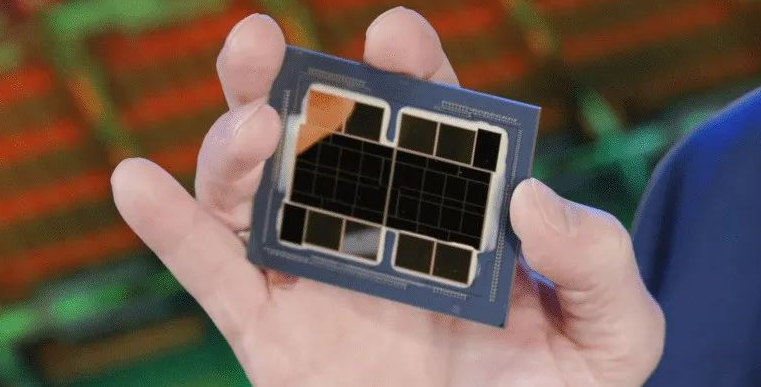

• 處理器集成：AMD的MI300加速卡采用臺積電SoIC技術，通過D2W堆疊實現CPU+GPU+HBM的異構集成，提升算力密度。

• 存儲擴展：三星X-Cube技術將4顆SRAM堆疊在邏輯芯片上，通過TSV實現3D存儲擴展，滿足AI訓練需求。

2. 移動與消費電子：

• 圖像傳感器：索尼（Sony）和豪威（OmniVision）使用W2W混合鍵合生產CMOS圖像傳感器（CIS），但受限于I/O密度，主要面向中低端市場。

• SoC封裝：臺積電InFO技術結合D2W工藝，應用于蘋果A系列處理器，實現薄型化和高集成度。

3. 汽車與工業電子：

• 傳感器融合：通過D2W堆疊實現多傳感器（如雷達、激光雷達）與MCU的集成，提升自動駕駛系統的實時性。

三、競爭格局與產業鏈

1. 國際廠商主導：

• 臺積電：SoIC技術覆蓋WOW（晶圓堆疊）和COW（芯片堆疊），2023年月產能達2000片，目標2025年實現10μm以下凸點間距。

• 三星：X-Cube技術聚焦3D存儲堆疊，2024年計劃量產5nm節點的3D-SoC。

• 英特爾：Foveros Direct實現原子級鍵合，凸點間距縮至10μm，應用于Ponte Vecchio GPU。

2. 國內廠商布局：

• 長電科技、通富微電等通過收購（如星科金朋）和自主研發，逐步突破D2W工藝，但良率與國際廠商仍有差距。

四、技術挑戰與發展趨勢

1. 核心挑戰：

• 工藝復雜度：D2W需晶圓廠級潔凈環境（Class 1），顆粒控制（<1μm）和對準精度（<50nm）要求極高。

• 成本壓力：設備投資（如深硅刻蝕機、鍵合機）高昂，單片成本是傳統封裝的3-5倍。

2. 未來趨勢：

• 異構集成深化：結合Chiplet設計，實現邏輯、存儲、射頻等異質芯片的混合鍵合。

• 本土化替代加速：國內政策支持（如“十四五”集成電路規劃）推動設備（中微公司、北方華創）和材料（方邦股份）國產化。

五、總結

D2W堆疊技術作為3D先進封裝的前沿方向，正在重塑半導體產業格局。其市場應用從HPC向消費電子、汽車等領域擴展，但技術門檻和成本仍是規模化量產的瓶頸。未來，隨著混合鍵合工藝的成熟和產業鏈協同創新，D2W有望成為Chiplet生態的核心支撐技術。

堆疊芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
