一、系統級封裝（SiP）與Flip-Chip倒裝封裝的技術對比與區別

1.  技術定義與核心差異

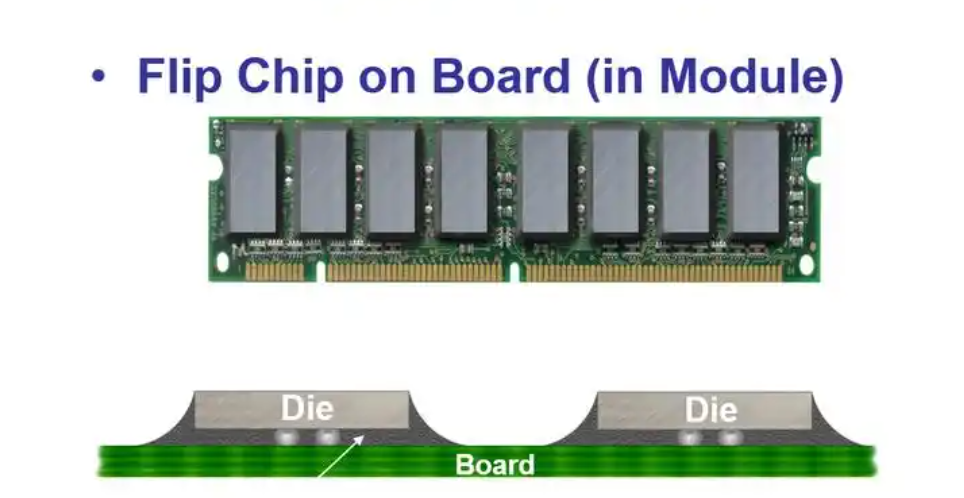

• Flip-Chip倒裝封裝
  通過將芯片的I/O觸點（焊球）直接倒置焊接至基板或載板，替代傳統引線鍵合工藝，縮短信號傳輸路徑，提升電氣性能和散熱能力。其核心是單芯片高性能封裝技術。
  典型工藝：UBM（底部金屬層）制備、凸點制作（Bumping）、倒裝焊接、底部填充等。

•


• 系統級封裝（SiP）
  將多個功能芯片（如處理器、存儲器、無源器件等）集成到單一封裝內，形成完整的子系統。核心在于多芯片異構集成與系統功能優化。
  典型工藝：Wire Bonding（引線鍵合）、Flip-Chip混合集成、TSV（硅通孔）等2。

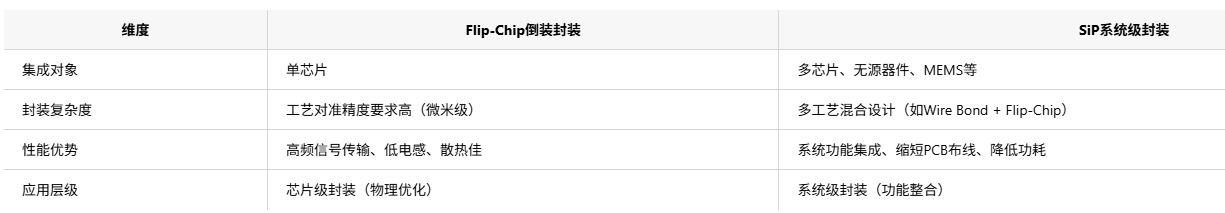

2. 技術特性對比

3. 技術演進關系

• Flip-Chip是SiP的關鍵支撐技術之一：在SiP中，Flip-Chip用于高密度芯片互聯（如處理器與存儲器的3D堆疊）。

• SiP可兼容Flip-Chip工藝，但需結合Wire Bonding、TSV等其他技術實現異構集成。

二、應用市場分析

1. Flip-Chip倒裝封裝市場

• 核心領域：

• 高性能計算：CPU、GPU等高頻芯片封裝（如Intel、AMD處理器）；

• 移動通信：5G射頻前端模塊（PA、濾波器）；

• 消費電子：手機主芯片、CIS圖像傳感器。

• 市場規模：受益于5G和AI芯片需求，2024年市場規模預計超120億美元。

•


2. SiP系統級封裝市場

• 核心領域：

• 消費電子：智能手表（如Apple Watch）、TWS耳機集成傳感器與藍牙芯片；

• 車載電子：ADAS控制器、車載娛樂系統（集成MCU+存儲+通信模塊）；

• 物聯網：邊緣計算模組（集成AI芯片+無線通信）。

• 市場規模：2024年全球SiP市場超2000億美元，年復合增長率達12%。

3. 競爭格局與技術趨勢

• Flip-Chip：臺積電、三星主導先進制程集成；國產廠商如藍箭電子已掌握Flip-Chip量產能力。

• SiP：日月光、安靠主導封裝服務；蘋果、華為推動消費級SiP定制化需求；TSV和3D封裝技術加速SiP微型化。

三、總結

• Flip-Chip更適用于單芯片的高性能需求場景，而SiP側重系統功能整合與空間壓縮。

• 未來協同：Flip-Chip將在SiP的3D堆疊中發揮關鍵作用，兩者共同推動先進封裝向更高集成度、更低功耗演進。

•


芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
