一、芯片可靠性測試內容

芯片可靠性測試旨在評估芯片在復雜環境下的長期穩定性和壽命，主要分為以下幾類：

1. 環境適應性測試

• 溫度測試：包括高溫存儲（如150℃氮氣環境500小時）、低溫測試（-40℃）及溫度循環（TCT/TST），模擬極端溫度對芯片的影響。

• 濕度測試：如蒸汽鍋測試（PCT）、加速濕度應力測試（HAST），檢測高濕環境下的耐腐蝕性。

• 機械測試：振動、沖擊、跌落測試，驗證封裝結構的機械強度。

•


2. 電氣性能測試

• 耐電壓測試：施加高壓脈沖（500-1000V）檢測絕緣性能。

• ESD測試：模擬靜電放電對芯片的干擾，確?？轨o電能力。

• 偏壓加速測試：通過施加高電壓加速元件退化，評估壽命。

3. 壽命與加速測試

• 高溫工作壽命測試（HTOL）：在高溫（如125℃）下長時間運行，驗證長期穩定性。

• 加速應力測試（HAST/UHAST）：結合高溫、高濕及偏壓，縮短測試周期。

4. 功能與安全測試

• 邏輯功能測試：驗證輸入輸出邏輯的正確性。

• 抗輻射與加密測試：針對特殊場景（如航空航天）的安全性評估。

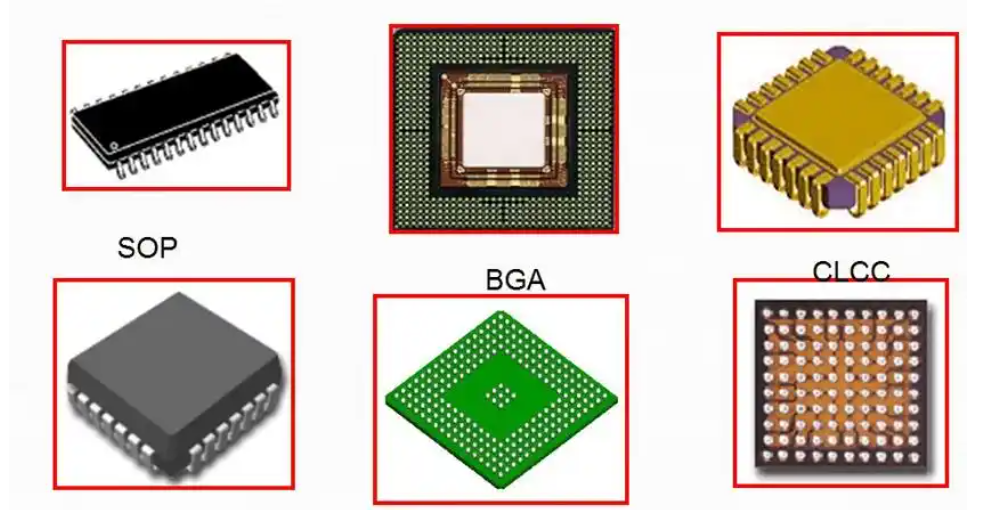

二、芯片封裝工藝類型

封裝工藝直接影響芯片的散熱、信號傳輸及可靠性，主要類型包括：

1. 傳統封裝

• DIP（雙列直插式）：早期常用，適合插拔安裝，但體積較大。

• SOP/QFP（小外形/四邊扁平封裝）：引腳密集，適用于大規模集成電路。

2. 先進封裝

• BGA（球柵陣列）：底部焊球連接，散熱好，適用于高功耗芯片。

• CSP（芯片級封裝）：封裝尺寸接近裸片，適用于內存和小型化設備。

• WLP（晶圓級封裝）：直接在晶圓上完成封裝，降低成本并提高集成度。

3. 新興技術

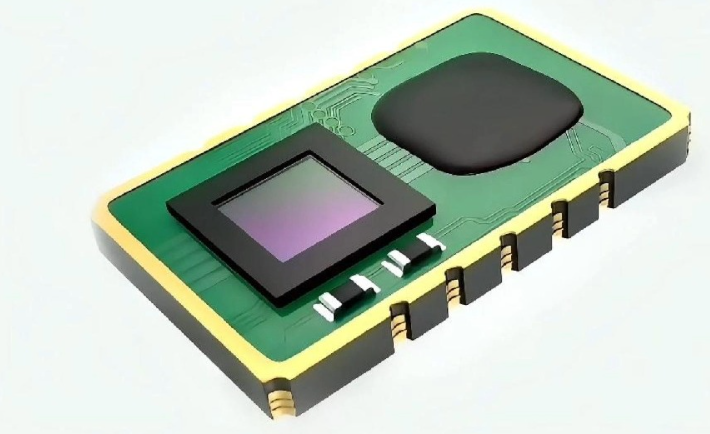

• SiP（系統級封裝）：集成多顆芯片，實現高密度功能整合。

• TSV（硅通孔）：垂直互連技術，提升3D堆疊性能。

三、關鍵標準與材料選擇

• 測試標準：參考JEDEC（JEP47/JESD22）、IPC、MIL-STD等規范。

• 封裝材料：塑料（低成本）、陶瓷（高穩定性）、金屬（強散熱）及低溫共燒陶瓷（LTCC）等。

四、芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
