芯片封裝中的四種鍵合方式及應用場景分析

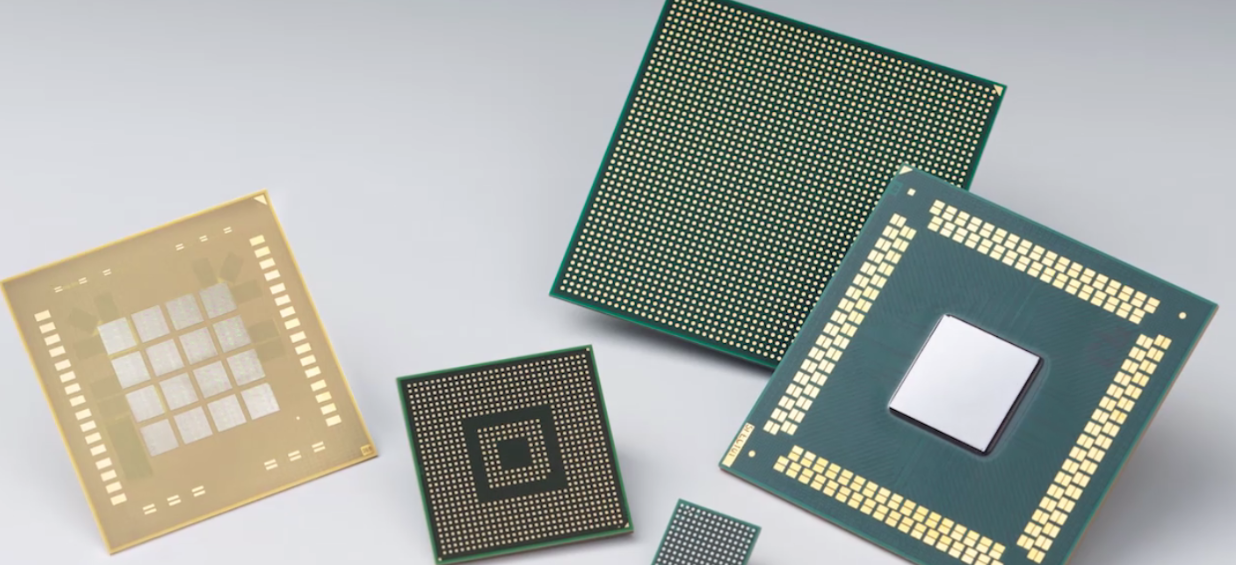

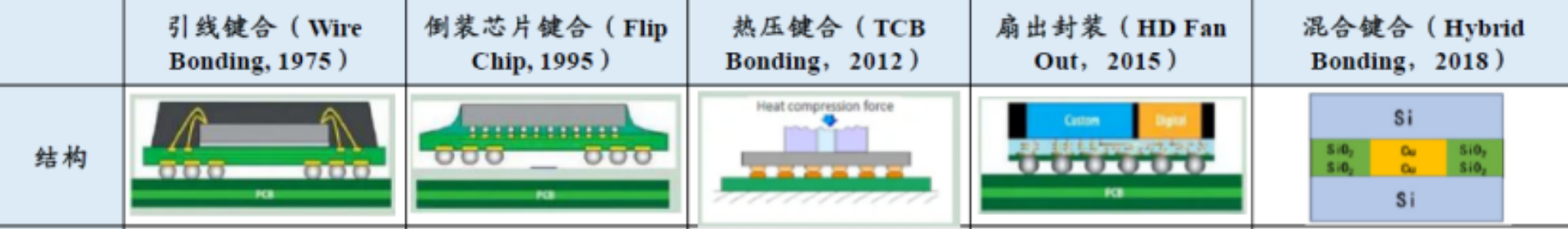

1. 引線鍵合（Wire Bonding）

• 技術原理：通過金屬引線（金、鋁或銅絲）連接芯片焊盤與基板焊盤，利用熱壓、超聲波或熱超聲能量形成焊點。

• 工藝流程：包括金屬絲成球、第一焊點鍵合、線弧成型、第二焊點鍵合及檢測，需精確控制溫度、壓力等參數。

• 優缺點：

• 優勢：工藝成熟、成本低、靈活性高，適合小批量或復雜電路。

• 局限：引線占用空間大，高頻性能受限，互連密度低。

• 應用場景：傳統封裝（如QFP、BGA）、消費電子（家電、LED）、功率器件等對成本敏感的中低頻場景。

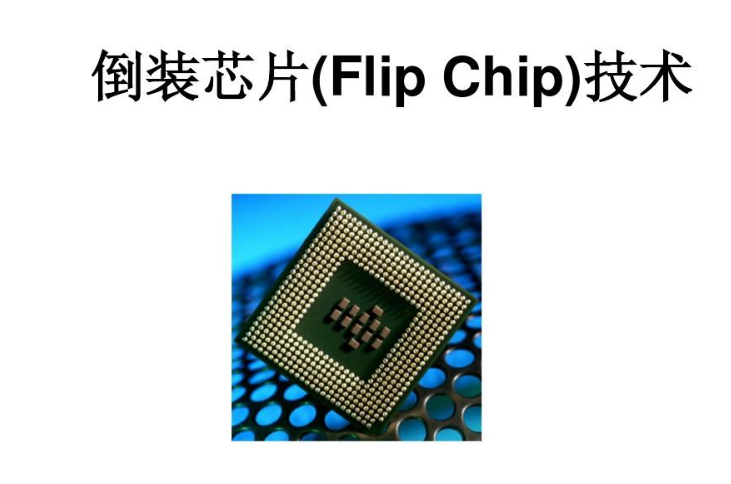

2. 倒裝芯片鍵合（Flip Chip）

• 技術原理：將芯片正面朝下，通過凸點（Bump）直接與基板連接，采用區域陣列式布局縮短信號路徑。

• 工藝流程：凸點制備（UBM層+電鍍）、芯片翻轉對位、熱壓焊接、底部填充膠固化。

• 優缺點：

• 優勢：高密度互連、低信號延遲、散熱優異。

• 局限：工藝復雜（需精密對位）、熱應力問題、返修困難。

• 應用場景：高性能計算（CPU/GPU）、移動設備（手機處理器）、高頻通信芯片（5G射頻模塊）。

3. 載帶自動鍵合（TAB，Tape Automated Bonding）

• 技術原理：利用柔性載帶（聚酰亞胺+銅箔）作為引線載體，通過熱壓或熱超聲實現芯片與基板的批量鍵合。

• 工藝流程：載帶光刻蝕刻、內引線鍵合、批量外引線鍵合、點膠封裝。

• 優缺點：

• 優勢：高密度、細間距、自動化程度高，適合大規模生產。

• 局限：前期投資大（需定制掩模）、熱膨脹系數匹配要求高。

• 應用場景：液晶顯示驅動（LCD面板）、高引腳數集成電路（如存儲器）、汽車電子模塊。

4. 混合鍵合（Hybrid Bonding）

• 技術原理：同步實現金屬鍵合（Cu-Cu）和介質鍵合（氧化物-氧化物），用于三維集成封裝中的晶圓/芯片直接互聯。

• 工藝流程：表面活化處理、低溫鍵合、退火強化結合強度。

• 優缺點：

• 優勢：超高密度互連、低寄生效應，支持異質集成。

• 局限：工藝難度大（納米級平整度要求）、設備成本高。

• 應用場景：3D NAND存儲堆疊、AI芯片（如HBM內存）、先進傳感器（MEMS+CMOS集成）。

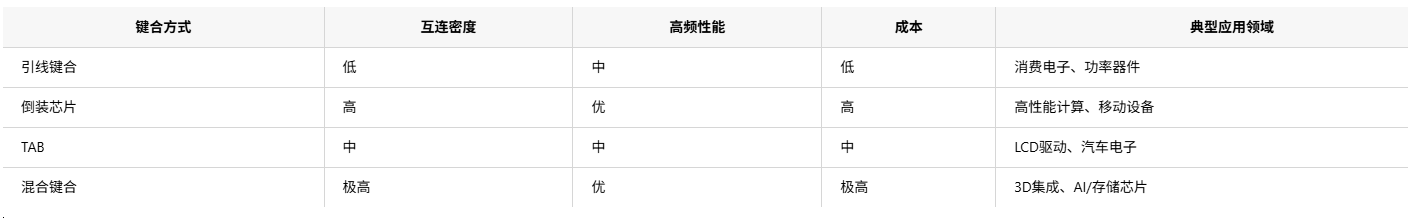

技術對比與選型建議

芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。
