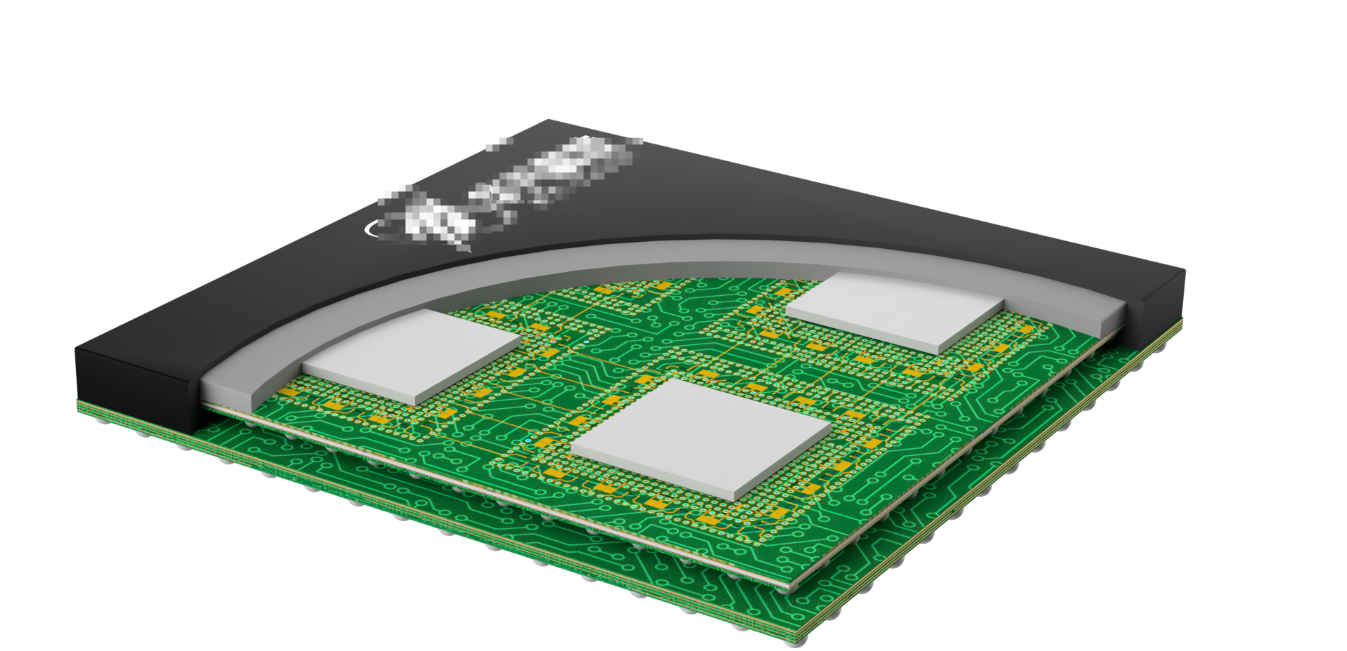

三維封裝3D IC芯片封裝的主要特點和市場應用分析

合明科技 ?? 2285 Tags:三維封裝3D IC芯片封裝3D封裝芯片清洗劑


三維封裝的核心技術特點

三維封裝(3D IC)的核心在于通過垂直堆疊芯片和硅通孔(TSV)技術實現高密度互連,顯著縮短信號傳輸距離,降低延遲和功耗。TSV作為關鍵互連技術,允許芯片在垂直方向上直接導通,同時支持異構集成,將邏輯芯片、存儲器等不同工藝的元件整合在同一封裝內。例如,AMD的3D V-Cache技術通過堆疊L3緩存提升處理器性能,而HBM(高帶寬存儲器)則利用3D封裝實現內存與計算單元的高效協同。


市場應用與行業驅動

3D IC在高端計算、數據中心和消費電子領域表現突出。高性能計算(HPC)和人工智能芯片依賴其超大帶寬和低功耗特性,如英特爾Ponte Vecchio集成47顆小芯片滿足復雜計算需求。移動設備受益于小型化和低功耗優勢,例如智能手機的處理器和射頻模塊采用扇出封裝技術。此外,汽車電子對可靠性和集成度的要求推動3D封裝在自動駕駛和車載傳感器中的應用。5G通信、物聯網和云計算的需求進一步加速市場滲透,預計未來在異構集成和系統級封裝(SiP)方向持續擴展。

技術挑戰與創新方向


3D封裝面臨工藝復雜度高、散熱管理和成本壓力等挑戰。TSV制造需克服刻蝕、填充和熱應力問題,堆疊層數增加可能導致良率下降。散熱方面,芯片堆疊加劇熱密度,需結合先進材料(如碳化硅中介層)和液冷技術優化。設計工具方面,EDA需支持多物理場協同仿真,如電磁、熱力耦合分析。未來趨勢包括晶圓級3D集成、無凸塊混合鍵合技術,以及面向Chiplet的標準化接口協議(如UCIe),以降低設計門檻和成本。

市場增長與產業鏈協同

全球3D IC市場在2025年預計突破500億美元,中國憑借政策支持和產能擴張成為重要增長極。臺積電、三星等晶圓廠與日月光、長電科技等封裝企業競合,推動技術迭代。產業鏈上游的TSV設備和材料(如電鍍液、絕緣膜)國產化加速,下游應用向醫療電子和工業控制延伸。隨著2.5D/3D封裝成本下降,中端市場如邊緣計算和可穿戴設備將逐步普及,形成“高端引領、中端滲透”的格局。


 3D封裝芯片清洗劑選擇:

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要,一旦選定,就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種,可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣,通電后發生電化學遷移,形成樹枝狀結構體,造成低電阻通路,破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層,在PCB板表層下生長枝晶。除了離子型和非離子型污染物,還有粒狀污染物,例如焊料球、焊料槽內的浮點、灰塵、塵埃等,這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物,到底哪些才是最備受關注的呢?助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中,它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分,焊后必然存在熱改性生成物,這些物質在所有污染物中的占據主導,從產品失效情況來而言,焊后殘余物是影響產品質量最主要的影響因素,離子型殘留物易引起電遷移使絕緣電阻下降,松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大,嚴重者導致開路失效,因此焊后必須進行嚴格的清洗,才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術,滿足芯片封裝工藝制程清洗的高難度技術要求,打破國外廠商在行業中的壟斷地位,為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
