芯片制造領域的下一代光刻技術進展情況與芯片封裝清洗劑介紹

合明科技 ?? 2986 Tags:納米壓印光刻(NIL) 芯片清洗劑

芯片制造中的光刻技術是摩爾定律持續發展的核心驅動力。隨著半導體工藝進入3nm及以下節點,傳統光刻技術面臨物理極限挑戰。以下是下一代光刻技術的詳細進展分析:



一、現有EUV光刻技術的升級

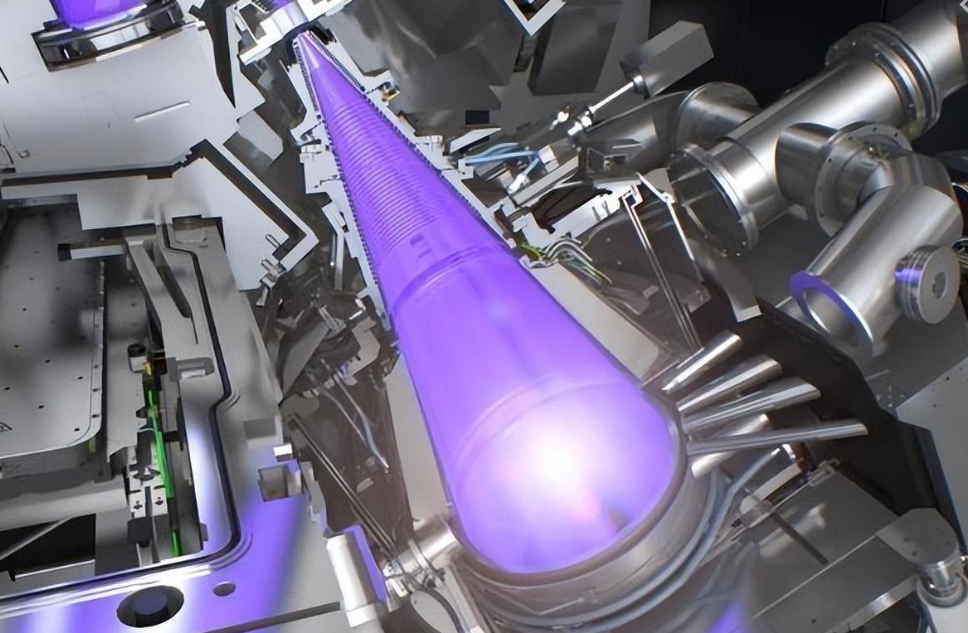

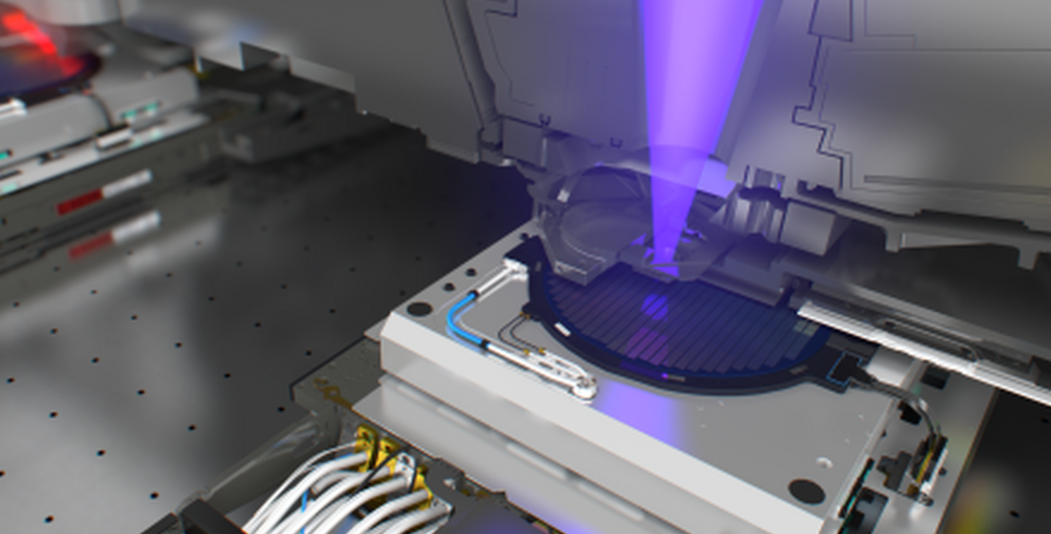

1. High-NA EUV(高數值孔徑極紫外光刻)

  • 技術原理:通過將數值孔徑(NA)從0.33提升至0.55,顯著提高分辨率和套刻精度,單次曝光可實現8nm線寬(傳統EUV需多次曝光)。

  • 最新進展:

    • ASML首臺High-NA EUV設備(Twinscan EXE:5000)已于2023年交付英特爾,目標2025年量產。

    • 臺積電和三星計劃2026年引入該技術,用于2nm以下工藝。

  • 挑戰:

    • 成本:單臺設備超3億美元,掩模成本增加4倍。

    • 技術難題:需重新設計光刻膠、反射鏡(變形補償)、掩模臺(移動速度翻倍)。

    • 光源功率:當前250W光源仍需提升至500W以維持產能。

2. EUV生態系統優化

  • 光源升級:Cymer(ASML子公司)研發更高功率的CO?激光等離子體光源,支持更高吞吐量。

  • 掩模防護:開發更薄(<50nm)的Pellicle(防護膜),降低熱變形風險。

  • 光刻膠創新:金屬氧化物光刻膠(Metal-Oxide Resist)提升靈敏度,減少光子隨機效應。


二、下一代光刻替代技術

1. 納米壓印光刻(NIL)

  • 原理:通過機械壓印將模板圖案轉移到晶圓,無需復雜光學系統。

  • 進展:

    • 佳能推出FPA-1200 NZ2C設備,套刻精度1.2nm,東芝將其用于3D NAND生產(15nm節點)。

    • SK海力士評估NIL用于DRAM制造,可能替代多重曝光工藝。

  • 優勢:成本僅為EUV的1/3,能耗降低90%。

  • 挑戰:模板壽命(<100次)、缺陷率(需配合自修復材料)、吞吐量(<10片/小時)。

2. 電子束光刻(EBL)

  • 多束電子束技術:

    • IMS Nanofabrication(被英特爾收購)的Multi-Beam Mask Writer已商用,可同時控制26萬束電子,寫掩模速度提升10倍。

    • MAPPER(破產后技術由日立接手)的FLX-1200原型機實現1nm分辨率。

  • 直寫應用:用于小批量先進芯片(如量子計算器件)、光掩模制造。

  • 瓶頸:速度慢(光刻膠靈敏度限制),無法直接用于大規模晶圓生產。

3. 自組裝技術(DSA)

  • 原理:利用嵌段共聚物(Block Copolymer)的自組織特性形成周期性圖案。

  • 進展:

    • IMEC與東京電子合作,將DSA與193nm光刻結合,實現5nm線寬。

    • 應用方向:存儲器重復結構(如DRAM陣列)、FinFET鰭片排列。

  • 挑戰:缺陷密度高(需與EUV或電子束混合使用),材料穩定性不足。



三、遠期探索性技術

1. X射線光刻(XPL)

  • 優勢:波長0.01-0.1nm,理論分辨率可達原子級。

  • 進展:

    • 日本X-FAB嘗試基于同步輻射光源的XPL原型機,但設備體積龐大(需環形加速器)。

    • 美國Lyncean Technologies開發緊湊型X射線源(逆康普頓散射),仍處實驗室階段。

2. 量子光刻

  • 原理:利用量子糾纏光子突破經典衍射極限。

  • 現狀:實驗室內實現亞10nm圖案,但光子通量極低,無法實用化。


四、技術路線對比與行業影響

技術分辨率量產時間適用場景主要廠商
High-NA EUV8nm2025-2026邏輯芯片(2nm以下)ASML、英特爾、臺積電
納米壓印15nm已商用(存儲)3D NAND、DRAM佳能、東芝
多束電子束1nm小批量應用掩模、特殊器件IMS、日立
DSA混合光刻5nm2028+存儲器、輔助圖案IMEC、東京電子

五、未來趨勢

  1. 混合光刻模式:High-NA EUV主攻邏輯芯片,NIL/DSA輔助存儲芯片,電子束用于定制化芯片。

  2. 成本博弈:High-NA EUV僅頭部廠商(臺積電、三星、英特爾)可負擔,中小廠轉向NIL或合作研發。

  3. 材料革命:光刻膠、掩模防護材料、自組裝聚合物的創新將成為突破關鍵。


下一代光刻技術呈現多元化發展路徑,物理極限的突破依賴光學、材料、計算光刻(如逆合成算法)的協同創新。短期內High-NA EUV將主導先進制程,中長期納米壓印和自組裝技術可能重塑行業格局。



 芯片清洗劑選擇:

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要,一旦選定,就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種,可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣,通電后發生電化學遷移,形成樹枝狀結構體,造成低電阻通路,破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層,在PCB板表層下生長枝晶。除了離子型和非離子型污染物,還有粒狀污染物,例如焊料球、焊料槽內的浮點、灰塵、塵埃等,這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物,到底哪些才是最備受關注的呢?助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中,它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分,焊后必然存在熱改性生成物,這些物質在所有污染物中的占據主導,從產品失效情況來而言,焊后殘余物是影響產品質量最主要的影響因素,離子型殘留物易引起電遷移使絕緣電阻下降,松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大,嚴重者導致開路失效,因此焊后必須進行嚴格的清洗,才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術,滿足芯片封裝工藝制程清洗的高難度技術要求,打破國外廠商在行業中的壟斷地位,為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
