汽車電子功率模塊芯片封裝技術是確保功率半導體（如IGBT、SiC MOSFET）在高溫、高振動、高可靠性要求的車載環境中穩定工作的關鍵。以下是主要技術路線的詳細分析：

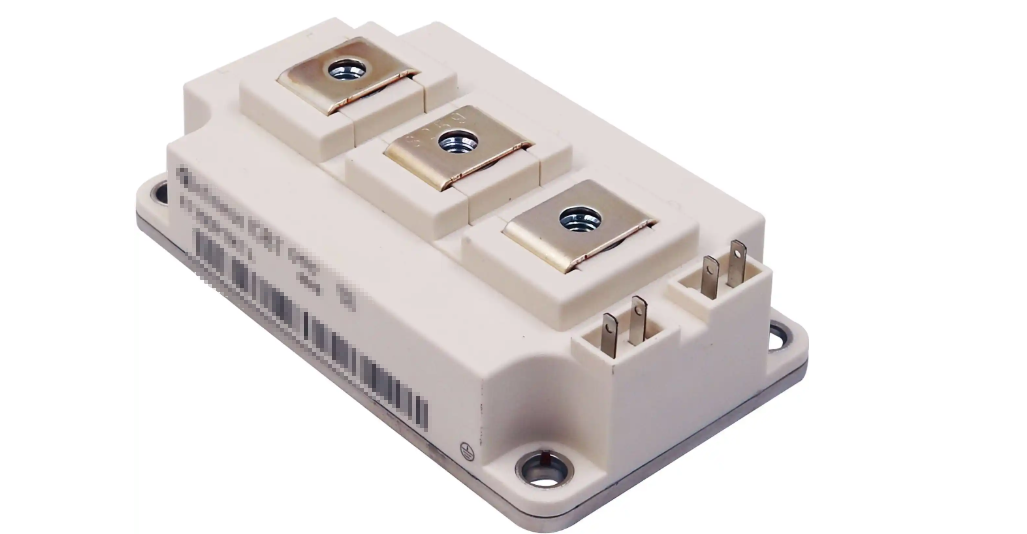

1. 引線鍵合（Wire Bonding）

• 技術特點：
  通過金屬線（鋁/銅線）連接芯片表面與基板電極，是傳統封裝的核心技術。

• 優點：

• 成本低，工藝成熟；

• 適用于低功率密度場景。

• 缺點：

• 引線電感高，限制高頻性能；

• 熱阻大，散熱效率低；

• 機械強度差，易因溫度循環或振動失效。

• 應用：
  早期IGBT模塊（如英飛凌EconoPACK）及低成本方案。

2. 雙面散熱（Double-Sided Cooling）

• 技術特點：
  芯片上下表面均通過導熱材料（DBC基板或散熱片）直接散熱，提升熱管理能力。

• 優點：

• 散熱效率提高30%-50%，功率密度提升；

• 減少芯片溫度波動，延長壽命。

• 缺點：

• 結構復雜，需高精度組裝；

• 成本較高。

• 應用：
  豐田普銳斯混合動力車逆變器模塊，采用SiC MOSFET的雙面冷卻設計。

3. 燒結技術（Sintering）

• 材料：銀燒結膏（納米銀顆粒）替代傳統焊料。

• 優點：

• 導熱性提升3倍，降低熱阻；

• 耐高溫（熔點>200°C），抗疲勞性優異；

• 減少層間熱膨脹系數（CTE）失配問題。

• 缺點：

• 工藝復雜，需高壓高溫設備；

• 材料成本高。

• 應用：
  博世、電裝的高可靠性SiC模塊，如用于800V高壓平臺的驅動系統。

4. 壓接式封裝（Press-Pack）

• 技術特點：
  芯片通過機械壓力直接接觸電極，無焊接或引線。

• 優點：

• 無焊料疲勞，適合高功率循環場景；

• 失效模式安全（短路而非開路）。

• 缺點：

• 結構復雜，需精密壓力控制；

• 成本高，主要用于軌道交通或高壓領域。

• 應用：
  三菱電機的HV-IGBT模塊，部分高端電動汽車試驗平臺。

5. 模塊化封裝（如HybridPACK、EasyPACK）

• 技術特點：
  標準化模塊設計，集成驅動與保護功能，支持靈活擴展。

• 代表方案：

• 英飛凌HybridPACK Drive：專為電動汽車設計，支持SiC芯片，功率密度達30kW/L；

• 賽米控SKiN：銅帶取代引線，降低電感，提升可靠性。

• 優點：

• 高集成度，簡化系統設計；

• 兼容多芯片類型（IGBT/SiC）。

• 應用：
  特斯拉Model 3的逆變器采用意法半導體的SiC模塊（基于類似技術）。

6. 嵌入式封裝（Embedded Die）

• 技術特點：
  芯片嵌入PCB或陶瓷基板內部，通過銅柱或微孔連接。

• 優點：

• 寄生電感極低，適合高頻應用（如GaN器件）；

• 結構緊湊，抗振性強。

• 缺點：

• 工藝難度大，良率低；

• 維修困難。

• 應用：
  部分車載充電器（OBC）中的GaN功率模塊。

7. 三維封裝（3D Packaging）

• 技術特點：
  垂直堆疊芯片，通過TSV（硅通孔）實現多層互聯。

• 優點：

• 大幅縮小體積，提升功率密度；

• 優化信號傳輸路徑。

• 挑戰：

• 熱管理難度陡增；

• 成本極高，尚未大規模商用。

• 趨勢：
  未來可能用于集成驅動IC與功率芯片的智能功率模塊（IPM）。

8. 先進基板技術

• DBC（直接鍵合銅基板）：
  陶瓷（Al?O?/AlN）兩面覆銅，用于傳統功率模塊，但銅層易剝離。

• AMB（活性金屬釬焊基板）：
  使用氮化硅（Si?N?）陶瓷，結合強度更高，適用于高可靠性場景（如SiC模塊）。

• 發展趨勢：
  新型復合材料基板（如石墨烯增強）進一步降低熱阻。

技術路線對比與趨勢

未來發展方向

1. 材料創新：納米銀燒結、高導熱陶瓷（如AlN-SiC復合基板）。

2. 集成化：驅動電路、傳感器與功率芯片的共封裝（如英飛凌的“CiM”技術）。

3. 適配寬禁帶器件：優化SiC/GaN模塊的封裝結構，降低寄生參數。

4. 智能化：集成溫度/電流傳感器，實現實時健康監測。

總結

汽車功率模塊封裝正從傳統引線鍵合向高密度、高可靠性技術（如雙面散熱、燒結）演進，同時模塊化設計與先進基板技術推動集成度提升。隨著電動汽車對高效能和小型化的需求，SiC/GaN器件的普及將進一步加速封裝技術創新。
