微波毫米波SiP三維集成陶瓷封裝技術

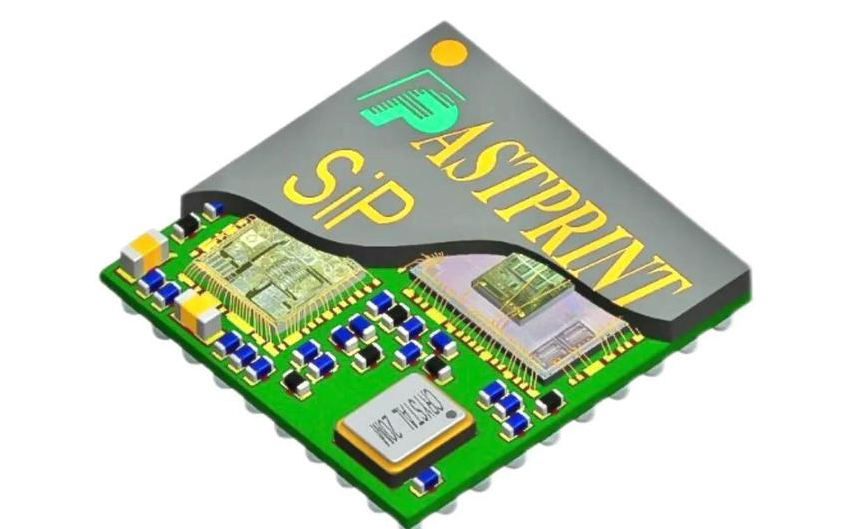

微波毫米波SiP（System in Package）三維集成陶瓷封裝技術是一種先進的封裝技術，它將微波毫米波器件、電路和系統集成在一個封裝內，以實現高性能、小型化和低成本的目標。這種技術在無線通信、雷達、傳感器等領域有著廣泛的應用和發展潛力。

SIP技術的優勢

SIP（System in Package）技術通過將多種功能整合在一個器件里，可以實現高密度多層互連、內埋無源元件和氣密性封裝，從而集成數字、模擬、RF/微波電路。這種技術的優點在于它可以縮小射頻系統整體尺寸，提高性能，是實現系統級封裝的重要途徑。

陶瓷封裝材料的特點

陶瓷封裝材料因其高導熱性、高電絕緣性、高化學穩定性等優點，廣泛用于高溫、高頻率、高功率等惡劣環境下的微波毫米波封裝。陶瓷材料的這些特性使得它們成為微波毫米波封裝的理想選擇，能夠提供穩定的性能和長壽命。

三維集成技術的應用

三維集成技術在微波毫米波封裝中扮演著重要角色。通過采用三維多層LTCC（低溫共燒陶瓷）技術，可以在同一多層結構中集成多種電路，這對于實現系統級封裝（SIP）至關重要。LTCC技術的高密度多層互連能力，使得它可以集成射頻組件，如濾波器、天線、傳輸線等，從而進一步縮小了射頻系統的尺寸，提高了性能。

微波毫米波封裝技術的發展趨勢

隨著5G、6G等新一代通信技術的發展，微波毫米波封裝技術將繼續發揮重要作用。未來，這項技術將更加注重高性能、小型化、集成化和多功能化。新材料和新工藝的不斷涌現，將為微波毫米波封裝技術的發展帶來新的機遇和挑戰。

綜上所述，微波毫米波SiP三維集成陶瓷封裝技術是現代電子封裝領域的一個重要發展方向，它結合了SIP技術的高集成度優勢、陶瓷材料的優良特性和三維集成技術的高效互連能力，為高性能電子設備的小型化和高性能化提供了可能。

SiP系統級封裝芯片清洗：

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
