BGA植球后清洗與BGA植球工藝簡介

BGA植球后清洗可以有效提升綁線結合力，降低塑封分層風險。

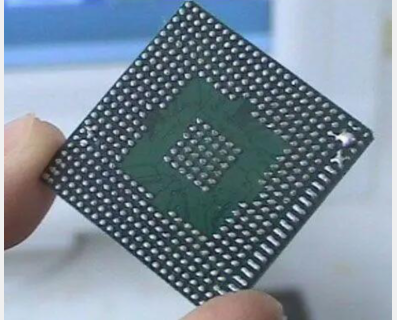

BGA的全稱Ball Grid Array(焊球陣列封裝)，它是在封裝體基板的底部制作陣列焊球作為電路的I/O端與印刷線路板(PCB)互接。下面合明科技小編給大家科普一下BGA植球后清洗與BGA植球工藝的相關知識，希望能對您有所幫助！

一、BGA植球工藝：

1、去處BGA底部焊盤上的殘留焊錫并清洗

用烙鐵將PCB焊盤殘留的焊錫清理干凈、平整，可采用拆焊編織帶和扁鏟形烙鐵頭進行清理，注意不要損壞焊盤和阻焊膜。

用BGA清洗劑將助焊劑殘留物清洗干凈。

2、在BGA底部焊盤上印刷助焊劑

一般情況采用高粘度的助焊劑，起到粘接和助焊作用，應保證印刷后助焊劑圖形清晰、不漫流。有時也可以采用焊膏代替，采用焊膏時焊膏的金屬組分應與焊球的金屬組分相匹配。

印刷時采用BGA專用治具，治具厚度與開口尺寸要根據球徑和球距確定，印刷完畢必須檢查印刷質量，如不合格，必須清洗干凈后重新印刷。

3、選擇焊球

選擇焊球時要考慮焊球的材料和球徑的尺寸。目前PBGA焊球的焊膏材料一般都是63Sn/37Pb，與目前再流焊使用的材料是一致的，因此必須選擇與BGA器件焊球材料一致的焊球。

焊球尺寸的選擇也很重要，如果使用高粘度助焊劑，應選擇與BGA器件焊球相同直徑的焊球;如果使用焊膏，應選擇比BGA器件焊球直徑小一些的焊球。

4、植球

①、采用植球器法

如果有植球器，選擇一塊與BGA焊盤匹配的模板，模板的開口尺寸應比焊球直徑大0.05--0.1mm，將焊球均勻地撒在模板上，搖晃植球器，把多馀的焊球從模板上滾到植球器的焊球收集槽中，使模板表面恰好每個漏孔中保留一個焊球。

把植球器放置在工作臺上，把印好助焊劑或焊膏的BGA器件吸在吸嘴上，按貼裝BGA的方法進行對準，將吸嘴向下移動，把BGA器件貼裝到植球器模板表面的焊球上，然后將BGA器件吸起來，借助助焊劑或焊膏的粘性將焊球粘在BGA器件相應的焊盤上。用鑷子夾住BGA器件的邊框，關閉真空泵，將BGA器件的焊球面向上放在工作臺上，檢查有無缺少焊球的地方，若有用鑷子補齊。

②、采用模板法

把印好助焊劑或焊膏的BGA器件放置在工作臺上，助焊劑或焊膏面向上。準備一塊BGA焊盤匹配的模板，模板的開口尺寸應比焊球直徑大0.05~0.1㎜，把模板四周用墊塊架高，放置在印好助焊劑或焊膏的BGA器件上方，使模板與BGA之間的距離等于或略小于焊球的直徑，在顯微鏡下對準。將焊球均勻的撒在模板上，把多馀的焊球用鑷子撥(取)下來，使模板表面恰好每個漏孔中保留一個焊球。移開模板，檢查并補齊。

③、手工貼裝

把印好助焊劑或焊膏的BGA器件放置在工作臺上，助焊劑或焊膏面向上。如同貼片一樣用鑷子或吸筆將焊球逐個放好。

④、刷適量焊膏法

加工模板時，將模板厚度加厚，并略放大模板的開口尺寸，將焊膏直接印刷在BGA的焊盤上。由于表面張力的作用，再流焊后形成焊料球。

5、再流焊接

進行再流焊處理，焊球就固定在BGA器件上了。

6、焊接后清洗

完成植球工藝后，應將BGA器件清洗干凈，并盡快進行貼裝和焊接，以防焊球氧化和器件受潮。

二、BGA植球后清洗

BGA植球后清洗：在BGA植球工藝，無論采用助焊膏+錫球的植球方法還是采用錫膏+錫球的植球方法，焊接后都會留下導致電子遷移、漏電和腐蝕風險的焊后殘留物。需要通過清洗工藝將風險降低，提高可靠性。

合明科技為您提供專業BGA植球焊膏錫膏清洗工藝解決方案。

合明科技BGA植球助焊后清洗劑W3110

產品介紹:
W3110是一款堿性水劑清洗劑，W3110是一款針對電子組裝、半導體器件焊后、晶圓封裝前清洗而開發的一款堿性水基清洗劑。改產品能夠有效去除多種助焊劑、錫膏焊后殘留物，清洗包括電路板組裝件、引線框架、分立器件、功率模塊、功率LED、倒裝芯片和CMOS焊后的各種助焊劑、錫膏殘留物。
W3100為濃縮型水基清洗劑，用去離子水按一定比例稀釋后使用，可試用于超聲波、噴淋工藝，配合去離子水漂洗，能達到非常好的清洗效果，清洗后的表面離子殘留物少、可靠性高。

產品特點:
W3110水基清洗劑處理銅、鋁、特別是鎳等敏感時確保了極佳的材料兼容性，除金屬外對各種保護膜也有很好的兼容性。這款清洗劑非常低的表面張力能夠有效去除元器件底部細小間隙中的殘留物，并能夠輕易的被去離子水漂洗干凈。
W3110是一款濃縮液水基清洗劑，可根據殘留物的可清洗難易程度，按不同比例進行稀釋后使用，稀釋液無閃點，其配方中不含任何鹵素成份且氣味小。

推薦使用合明科技水基清洗劑產品!
