新材料、新機遇、新趨勢

作為第三代半導體材料的代表，相較于硅，碳化硅具有禁帶寬度更大（是硅的3倍）、熱導率更高（是硅的 4-5 倍）、擊穿電壓更大（是硅的 8- 10 倍)等優勢。

圖表 52：碳化硅性能優勢

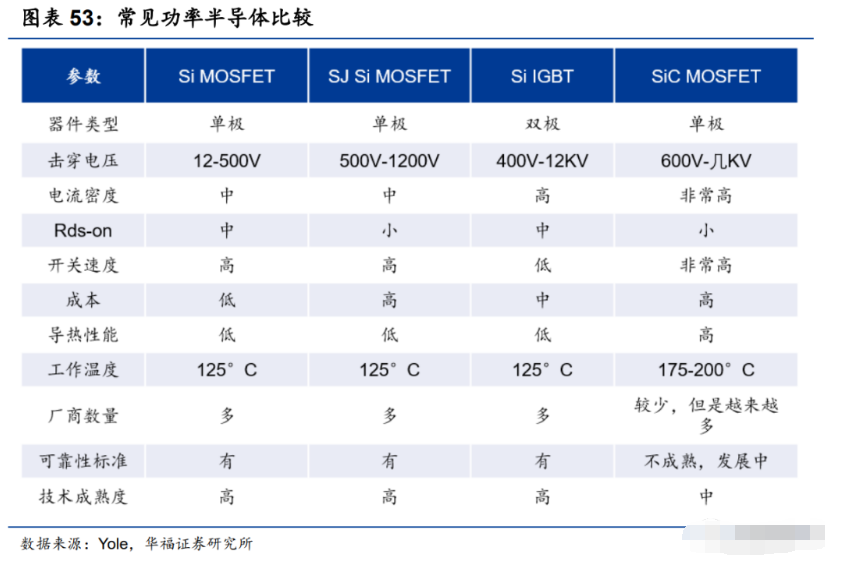

碳化硅功率器件主要包括碳化硅二極管（主要是肖特基勢壘二極管 SBD 等）、碳化硅晶體管（主要是碳化硅 BJT、MOSFET 等）以及碳化硅功率模塊等。碳化硅功率器件具有耐高壓、大電流、耐高溫、高頻、高功率和低損耗等眾多優點，廣泛應用于電動汽車及充電樁、光伏、電網、軌道交通和儲能等領域。

據 Yole 數據，碳化硅功率器件 2021 年全球市場規模 10.9 億美金。預計到 2027年將達到 62.97 億美金，2021-2027 CAGR 達 34%。發展勢頭強勁，未來市場空間可觀。

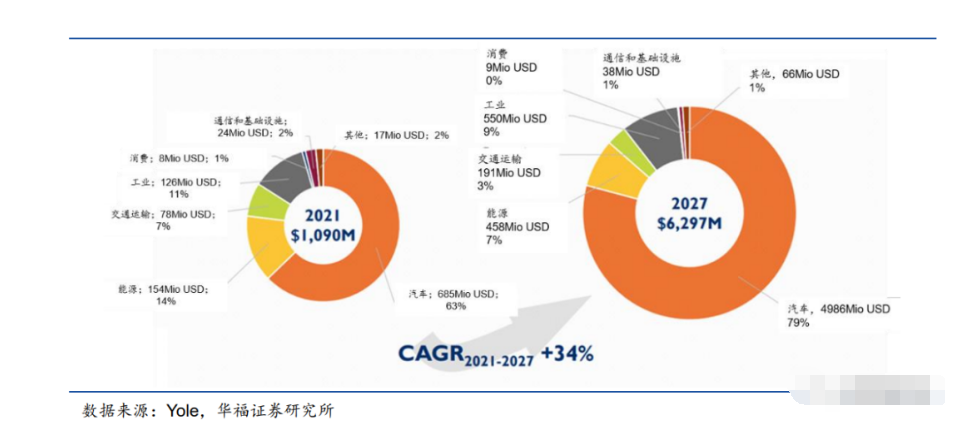

圖表 54：碳化硅功率半導體器件市場規模預測 2021-2027E

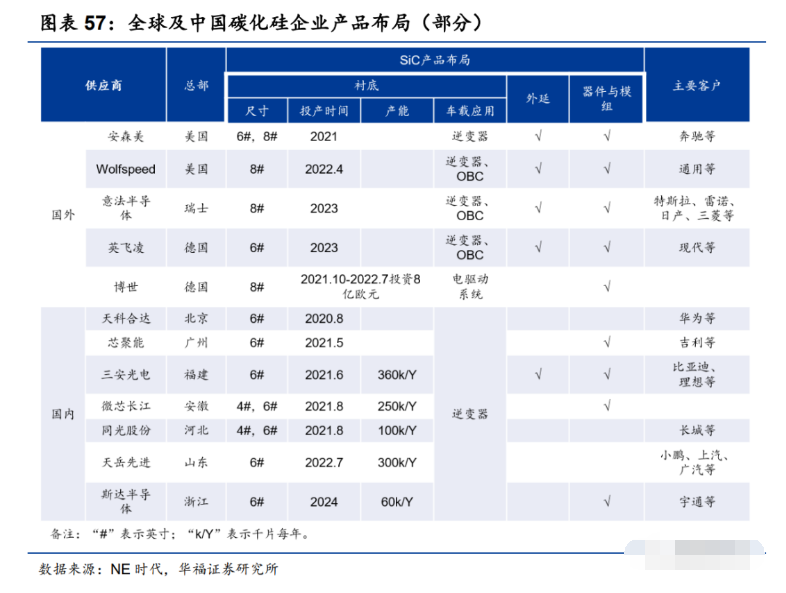

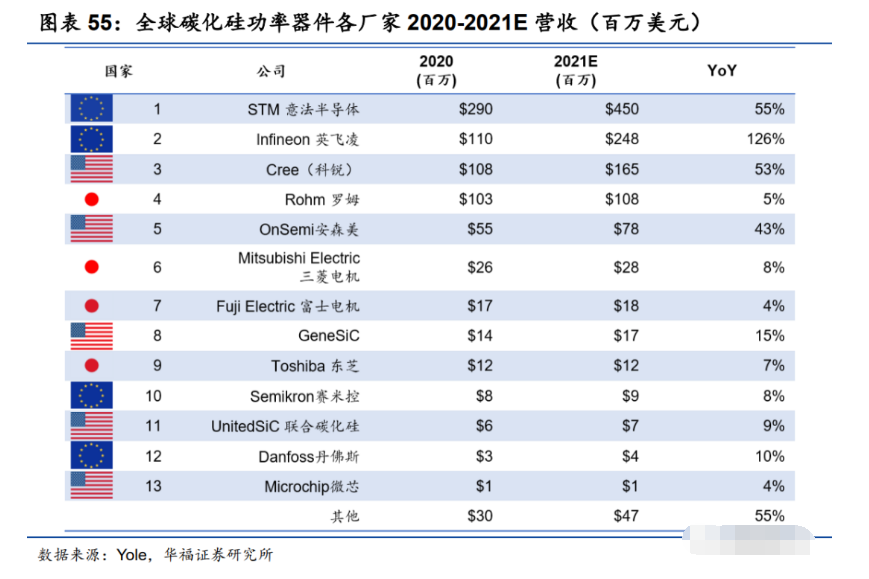

全球各國對碳化硅投資熱度不減，目前碳化硅器件市場龍頭依然以海外企業為主，國內90%需求依賴進口。我國碳化硅產業鏈布局相對完整，部分頭部企業技術實力不可小覷，在半絕緣襯底、外延片、射頻器件和碳化硅器件均已量產并批量供貨。

碳化硅性能優于 IGBT，兩者在多個領域或存在應用重疊。從成本變化和晶圓尺寸發展趨勢分析：

碳化硅與 IGBT 成本比較。目前碳化硅功率器件由于技術和工藝尚不成熟、襯底良率低以及尚未規模化應用等因素，導致當前碳化硅成本居高不下。同等規格、滿足同個終端應用需求的碳化硅 MOSFET 的價格是 IGBT 的 2.5-3 倍。而硅基 IGBT 技術成熟，規模化效應已經顯現，成本下探空間有限。隨著上述對碳化硅成本不利因素日漸改善，其價格有望逐年下調。對于長續航電動汽車，當前碳化硅功率器件的應用帶來的其他周邊零部件的降本，或將進一步縮小、或打平與選用IGBT帶來的價格差。

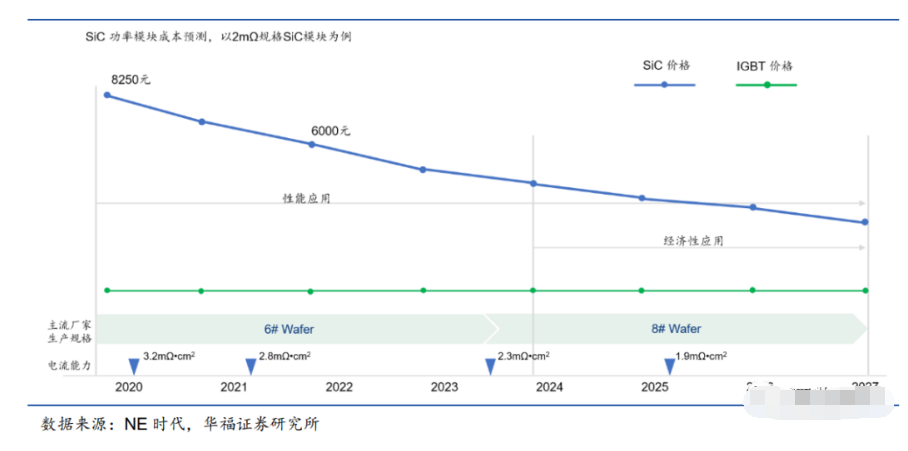

圖表 56：碳化硅功率半導體器件成本變化趨勢

碳化硅晶圓制造。目前已量產碳化硅襯底多是基于 2 英寸、4 英寸和 6 英寸晶圓制造，其中 6 英寸逐漸將成為主流。據 NE 時代數據，安森美 8 英寸襯底于 2021 年已經投產。未來，隨著 8 英寸晶圓的襯底逐步量產，單片晶圓產量提升，相比 4 英寸和 6 英寸晶圓，理論上碳化硅器件價格或將會有所下調。

當前碳化硅 MOSFET 主要應用于一些中高端場景，這些應用往往追求更高的性能表現。如售價 30 萬以上的中高端智能電動汽車，其對續航、瞬間加速以及充電時間有著更高要求，通常其主逆變器中會采用碳化硅方案。短時間內，IGBT 或依然是市場主流。長期來看，碳化硅 MOSFET 和 IGBT 市場需求或達到一個相對平衡，兩者將共存以供不同應用場景所使用。

功率器件IGBT清洗：

針對各類半導體不同的封裝工藝如功率器件QFN，為保證產品的可靠性，合明科技研發多款自主知識產權專利清洗劑，針對不同工藝及應用的半導體封裝需要的精密清洗要求，合明科技在水基清洗方面開發了較為完整的水基系列產品，精細化對應涵蓋從半導體封裝到PCBA組件終端，包括有水基清洗劑和半水基清洗劑，堿性水基清洗劑和中性水基清洗劑等。具體表現在，在同等的清洗力的情況下，合明科技的兼容性較佳，兼容的材料更為廣泛;在同等的兼容性下，合明科技的功率器件QFN清洗劑清洗的錫膏種類更多(測試過的錫膏品種有ALPHA、SMIC、INDIUM、SUPER-FLEX、URA、TONGFANG、JISSYU、HANDA、OFT、WTO等品牌;測試過的焊料合金包括SAC305、SAC307、6337、925等不同成分)，清洗速度更快，離子殘留低、干凈度更好。

合明科技專注電子制程精密清洗20多年經驗，在水基清洗劑方面頗有心得，包括油墨水基清洗劑，環保清洗劑，半導體芯片封裝水基清洗劑等數十款產品，多年來受到無數客戶的青睞。我們有強大的售前技術指導和最貼心的服務，水基清洗，選擇合科技，決不會讓您失望！

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

以上便是功率器件的材料的演進與功率器件電子芯片清洗介紹介紹，希望可以幫到您！
