FCBGA和IBGA是兩種主流的BGA（球柵陣列）封裝技術，它們在結構、性能和適用場景上有著顯著的區別。

下面我將為您詳細解析它們的區別，并進行核心市場應用分析。

一、技術區別詳解

為了更直觀地理解，我們首先用一個表格概括核心區別：

關鍵區別深度解讀：

1. 互聯技術的根本差異（核心區別）：

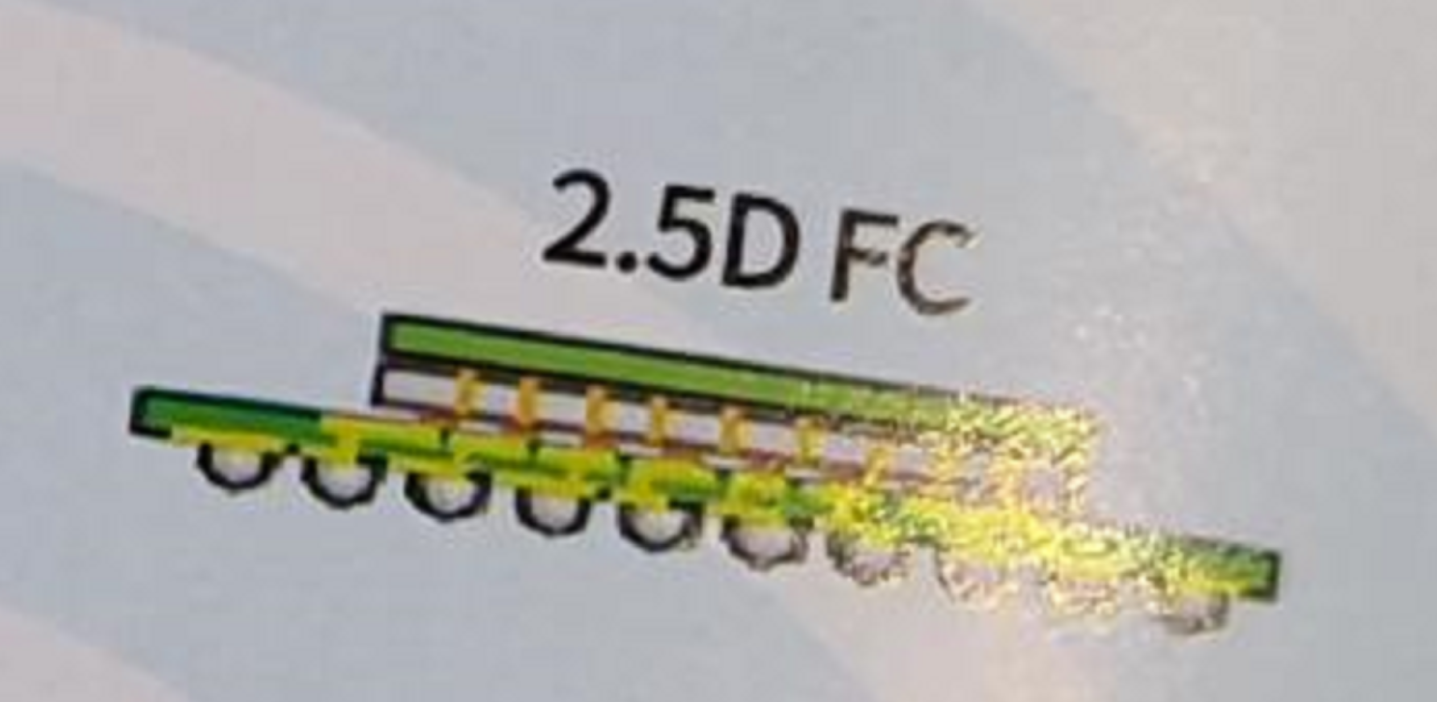

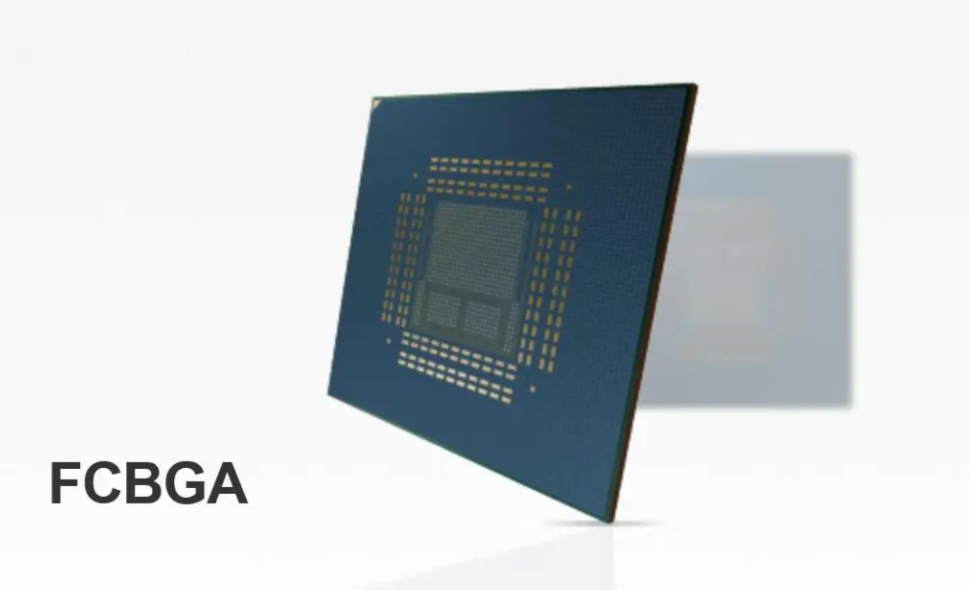

• FCBGA 使用 Flip-Chip 技術。芯片被“翻轉”過來，其有源面（帶有晶體管電路的一面）朝下，通過微小的焊料凸塊 直接與封裝基板上的焊盤連接。這種直接連接方式極大地縮短了互聯距離。

• IBGA 通常使用傳統的 Wire Bonding 技術。芯片正面朝上，通過極細的金線或鋁線將芯片周邊的焊盤連接到封裝載體或基板上。這種方式的互聯路徑更長。

2. 封裝基板與尺寸：

• FCBGA 需要一個復雜的多層基板來將芯片的高密度凸塊扇出（Fan-out）到間距更寬的BGA焊球陣列上。因此，FCBGA的封裝體尺寸通常明顯大于芯片本身。

• IBGA（尤其是作為CSP時）通常使用更簡單、更便宜的基板或引線框架，其封裝尺寸可以做得非常小，僅比芯片尺寸略大一圈，符合芯片級封裝（CSP） 的定義。

3. 性能與密度：

• FCBGA 在電性能（高速、低功耗、低噪聲）和熱性能（高效散熱）上具有壓倒性優勢，并且能夠支持極高的I/O引腳數量（高密度互聯）。這對于現代高性能處理器至關重要。

• IBGA 的性能足以滿足大多數中低端需求，但在物理上無法達到FCBGA級別的引腳數量和信號完整性。

二、核心市場應用分析

這兩種封裝技術的特性直接決定了它們的目標市場。

FCBGA的核心應用市場

FCBGA憑借其高性能、高密度和優良的散熱能力，主導了高性能計算和大型數字芯片市場。

1. 中央處理器（CPU）與圖形處理器（GPU）：

• 應用：英特爾、AMD的服務器/臺式機CPU；英偉達、AMD的高性能獨立GPU。

• 原因：這些芯片功耗極高（數十至數百瓦），引腳數量極多（數千個），且運行頻率非常高，必須使用FCBGA才能滿足供電、散熱和信號傳輸的需求。

2. 人工智能/機器學習加速器（AI/ML Accelerators）：

• 應用：谷歌TPU、英偉達A100/H100、華為昇騰等專用AI芯片。

• 原因：處理海量數據，需要極高的內存帶寬（通常通過HBM技術，這也需要FCBGA封裝）和芯片間互聯帶寬，FCBGA是唯一的選擇。

3. 高端網絡與通信芯片：

• 應用：交換芯片、路由器芯片、FPGA（如賽靈思、英特爾的高端產品）。

• 原因：需要處理極高的數據吞吐量，支持高速 SerDes（串行解串器）接口（如56G/112G PAM4），對封裝電性能要求苛刻。

4. 高性能應用處理器（AP）：

• 應用：高端智能手機（如蘋果A系列、高通驍龍8系）、平板電腦的SoC（系統級芯片）。

• 原因：雖然手機空間有限，但為了追求極致性能，頂級SoC都采用了FCBGA封裝，并在其上堆疊內存（PoP封裝）。

IBGA（CSP）的核心應用市場

IBGA（更常被歸類為CSP）憑借其小尺寸、低成本和足夠的可靠性，主導了移動、便攜和消費電子市場中對空間敏感的應用。

1. 移動設備與物聯網（IoT）：

• 應用：中低端智能手機SoC、射頻芯片、電源管理芯片（PMIC）、藍牙/Wi-Fi芯片、微控制器（MCU）。

• 原因：這些設備內部空間極其寶貴，需要盡可能小的封裝尺寸。芯片的引腳數和功耗相對較低，IBGA（CSP）完全能夠勝任。

2. 消費電子產品：

• 應用：數碼相機、智能手表、耳機、各種消費電子主控芯片。

• 原因：同樣追求小型化和低成本，IBGA（CSP）是最佳選擇。

3. 汽車電子：

• 應用：信息娛樂系統、車身控制模塊、傳感器中的控制器。

• 原因：對成本敏感，且許多應用不需要頂級算力，但要求高可靠性。成熟的IBGA（CSP）技術是不錯的選擇。

三、總結與趨勢

結論：

• FCBGA 和 IBGA 并非直接競爭關系，而是服務于不同市場和需求的互補性技術。

• 選擇哪種封裝技術，取決于對性能、尺寸、成本和功耗的綜合權衡。

• 高性能計算（HPC）、數據中心、人工智能是FCBGA的主戰場和增長驅動力。

• 移動通信、物聯網、便攜式消費電子則是IBGA（CSP）的廣闊天地。

簡單來說：追求極致性能，選FCBGA；追求小型化和低成本，選IBGA（CSP）。 隨著芯片技術的發展，這兩種技術也在不斷演進和融合，共同推動著電子產業的進步。

BGA芯片清洗劑-合明科技芯片封裝前錫膏助焊劑清洗劑介紹：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。

合明科技致力于為SMT電子表面貼裝清洗、功率電子器件清洗及先進封裝清洗提供高品質、高技術、高價值的產品和服務。合明科技 （13691709838）Unibright 是一家集研發、生產、銷售為一體的國家高新技術、專精特新企業，具有二十多年的水基清洗工藝解決方案服務經驗，掌握電子制程環保水基清洗核心技術。水基技術產品覆蓋從半導體芯片封測到 PCBA 組件終端的清洗應用。是IPC-CH-65B CN《清洗指導》標準的單位。合明科技全系列產品均為自主研發，具有深厚的技術開發能力，擁有五十多項知識產權、專利，是國內為數不多擁有完整的電子制程清洗產品鏈的公司。合明科技致力成為芯片、電子精密清洗劑的領先者。以國內自有品牌，以完善的服務體系，高效的經營管理機制、雄厚的技術研發實力和產品價格優勢，為國內企業、機構提供更好的技術服務和更優質的產品。合明科技的定位不僅是精湛技術產品的提供商，另外更具價值的是能為客戶提供可行的材料、工藝、設備綜合解決方案，為客戶解決各類高端精密電子、芯片封裝制程清洗中的難題，理順工藝，提高良率，成為客戶可靠的幫手。

合明科技憑借精湛的產品技術水平受邀成為國際電子工業連接協會技術組主席單位，編寫全球首部中文版《清洗指導》IPC標準（標準編號：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC標準是全球電子行業優先選用標準，是集成電路材料產業技術創新聯盟會員成員。

主營產品包括：集成電路與先進封裝清洗材料、電子焊接助焊劑、電子環保清洗設備、電子輔料等。

半導體技術應用節點：FlipChip ;2D/2.5D/3D堆疊集成;COB綁定前清洗；晶圓級封裝；高密度SIP焊后清洗；功率電子清洗。
