關于國產IGBT模塊的分類、工藝封裝路徑、市場核心應用及發展情況的綜合分析。

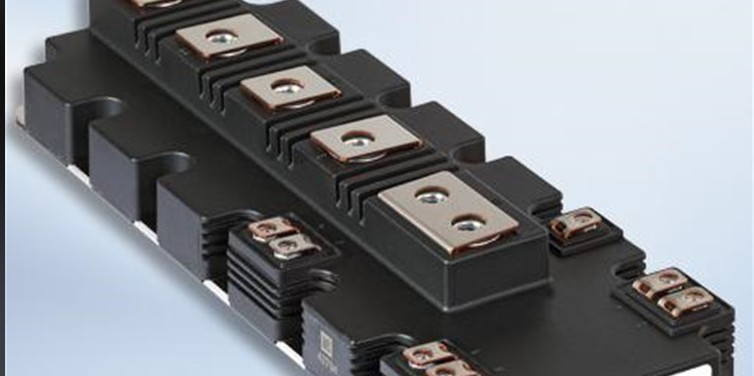

國產IGBT模塊綜合分析

IGBT（絕緣柵雙極型晶體管）是能源變換與傳輸的核心器件，被譽為電力電子裝置的“CPU”。其國產化進程直接關系到我國新能源發電、新能源汽車、工業控制等關鍵領域的供應鏈安全和產業競爭力。

一、 IGBT模塊的分類

國產IGBT模塊的分類與國際主流標準一致，主要依據電壓等級和封裝形式進行劃分。

1. 按電壓等級分類：
這是最核心的分類方式，直接決定了其應用場景。

• 低壓IGBT (600V及以下)：主要用于家電、小功率變頻器等領域，目前國產化程度最高，競爭激烈。

• 中壓IGBT (650V - 1700V)：這是目前市場需求最大、國產替代進展最快的領域。

• 650V/750V：主要用于光伏逆變器、小型電動汽車。

• 1200V：應用最廣泛的電壓等級，覆蓋工業變頻器、新能源車電控系統、光伏/風電逆變器、充電樁等。

• 1700V：主要用于光伏逆變器、風電變流器、中大功率工業傳動。

• 高壓IGBT (3300V及以上)：

• 3300V/4500V：應用于軌道交通（機車牽引）、高壓變頻器、智能電網。

• 6500V及以上：用于電力傳輸、軌道交通等極端高壓領域。此領域技術門檻最高，目前主要由英飛凌、三菱等國外巨頭壟斷，國產廠商（如中車時代電氣）已實現突破并開始批量應用。

2. 按封裝形式和拓撲結構分類：

• 按封裝：

• 工業標準模塊：如常見的半橋、全橋、PIM（功率集成模塊）、六單元/七單元模塊等。這是市場的主流。

• 特殊封裝模塊：如用于新能源汽車的汽車級模塊（要求更高可靠性、功率循環和熱循環能力）、智能功率模塊(IPM)（將IGBT芯片、驅動電路、保護電路集成一體）、塑封模塊等。

• 按拓撲：

• 單管封裝：主要用于小功率場合。

• 半橋模塊：最常見的結構。

• 全橋模塊：

• Boost/PIM模塊：將整流橋、制動單元和逆變單元集成在一起，常用于變頻空調、變頻器等。

• 逆導/逆阻模塊：更先進的拓撲，可減小系統體積和成本。

二、 工藝與封裝技術路徑

國產IGBT的發展遵循著一條從“封裝代工”到“芯片設計”再到“全產業鏈自主”的清晰技術路徑。

1. 芯片技術（核心）：

• 晶圓工藝：從傳統的Planar（平面柵） 技術，全面過渡到Trench Field Stop（溝槽柵場截止） 技術。這是當前1200V及以下電壓等級的主流技術，能顯著降低導通損耗和開關損耗。

• 微溝槽（Micro Pattern Trench）技術：這是最新的發展趨勢（如英飛凌的第七代技術），通過優化溝槽結構，進一步降低損耗和體積。國內領先廠商（如斯達半導、中車時代電氣）已跟進研發并取得突破。

• 晶圓類型：從外延片（EPI）向薄片加工（Field Stop層） 技術發展，對晶圓減薄和背面工藝要求極高。

2. 封裝技術（保證可靠性的關鍵）：
封裝技術是決定模塊功率密度、散熱能力和壽命的關鍵。國產封裝技術正從傳統向先進演進。

• 傳統焊接式封裝：

• 采用芯片焊接（Die Attach）→ 鋁線鍵合（Wire Bonding） 的經典工藝。

• 劣勢：鋁線鍵合點易疲勞斷裂，成為長期可靠性的薄弱環節；熱阻較大。

• 先進封裝技術（國產重點突破方向）：

• 銅線鍵合/鋁帶鍵合：替代鋁線，提高載流能力和抗疲勞性能。

• 銀燒結（Silver Sintering）：替代傳統焊料，將芯片貼片，大幅提高連接層的導熱性和耐高溫性，顯著延長壽命。已成為汽車級模塊的標配工藝。

• 雙面冷卻（Dual Side Cooling）：在模塊上下兩面均設計散熱通道，散熱效率提升50%以上，是實現高功率密度的關鍵。

• 無鍵合線/平面互連技術：如SKiN（英飛凌）、Press Pack 等，徹底消除鍵合線，可靠性最高。國內廠商處于研發追趕階段。

• 塑封技術：采用環氧樹脂模塑代替傳統的陶瓷基板與硅凝膠，具有更優的成本、防潮性和抗腐蝕能力，適合對成本敏感的工業及消費領域。

國產化路徑：早期通過購買國外芯片進行封裝測試（Fabless+封測）進入市場，逐步積累技術和客戶。目前頭部廠商均已實現芯片設計→晶圓制造（代工或自建產線）→先進封裝→測試的全產業鏈自主可控（IDM模式或虛擬IDM模式）。

三、 市場核心應用發展情況分析

國產IGBT的崛起與下游應用的爆發緊密相關，其市場滲透率因應用領域而異。

1. 新能源汽車（最大單一市場 & 增長引擎）

• 應用：電控系統（主逆變器）、車載充電機（OBC）、直流變換器（DC-DC）。

• 要求：高可靠性、高功率密度、高結溫工作能力。

• 國產情況：滲透率迅速提升。比亞迪半導體（自供為主）、斯達半導、中車時代電氣、士蘭微等已在國內眾多主流車廠（如比亞迪、廣汽、蔚來、小鵬等）實現大規模量產交付，市場份額已超過50%。但在最頂尖的800V高壓平臺車型上，仍部分采用進口品牌。

2. 光伏/儲能（國產替代主戰場）

• 應用：光伏逆變器（組串式和集中式）、儲能變流器（PCS）。

• 要求：高性價比、高可靠性、長壽命。

• 國產情況：替代率非常高。華為、陽光電源等全球光伏逆變器巨頭大量采用國產IGBT（如斯達、宏微、新潔能等），推動了國產器件的快速驗證和上量。在此領域，國產廠商已具備極強的競爭力，占據了絕大部分市場份額。

3. 工業控制（基本盤市場）

• 應用：變頻器、伺服驅動器、工業電源、電焊機等。

• 要求：穩定、耐用、寬溫度范圍工作。

• 國產情況：中低端市場已基本國產化，競爭激烈。高端大功率變頻器市場仍由英飛凌、三菱等占據，但國產廠商正憑借性價比和本地化服務優勢逐步滲透。

4. 軌道交通（技術高地）

• 應用：機車牽引變流器。

• 要求：超高電壓、超大電流、極端可靠性。

• 國產情況：中車時代電氣一家獨大，依托中國中車的內部需求，已完全實現高壓IGBT（3300V-6500V）的自主化，打破了國外壟斷，是國產IGBT技術實力的最高體現。

5. 智能家電 & 消費電子

• 應用：變頻空調、變頻冰箱、洗衣機等。

• 要求：低成本、高性價比。

• 國產情況：完全國產化。華潤微、士蘭微、新潔能等廠商供應了大量IPM和分立器件，市場成熟。

四、 總結與發展趨勢

1. 現狀總結：

• 優勢：巨大的本土市場需求拉動；國家政策強力支持；頭部企業已突破技術門檻，實現中壓領域規模化量產；在性價比和本地化服務上具有明顯優勢。

• 挑戰：高端芯片性能（如第7代微溝槽技術）與國外頂尖水平仍有差距；晶圓制造產能和良率仍需提升；關鍵材料（如高端IGBT硅片、基板）依賴進口；車規級認證和品牌信任度需要時間積累。

2. 未來發展趨勢：

• 技術層面：向更小尺寸、更低損耗、更高工作結溫發展。追趕微溝槽技術、逆導型RC-IGBT、碳化硅（SiC）復合封裝等前沿技術。先進封裝（雙面散熱、銀燒結）將成為標配。

• 模式層面：IDM模式將成為頭部企業的必然選擇，以加強對芯片設計、制造和封測全流程的掌控，保障產能和品質。

• 市場層面：替代進程將從中低端向高端（800V平臺、高端工業）延伸；從替換設計向原始設計延伸。與國際巨頭的全面競爭即將到來。

• 產能層面：隨著多家廠商的12英寸晶圓產線投產，產能將大幅釋放，市場競爭將更加激烈，但同時也有助于降低成本，進一步擴大國產優勢。

總而言之，國產IGBT產業已經走出了“從無到有”的階段，正在經歷“從有到強”的深刻變革，在多個關鍵應用領域已成為不可忽視的力量，并逐步向全球產業鏈的高端邁進。

IGBT功率模塊清洗劑-合明科技芯片封裝前錫膏助焊劑清洗劑介紹：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。
