三維集成技術的發展現狀與核心技術突破

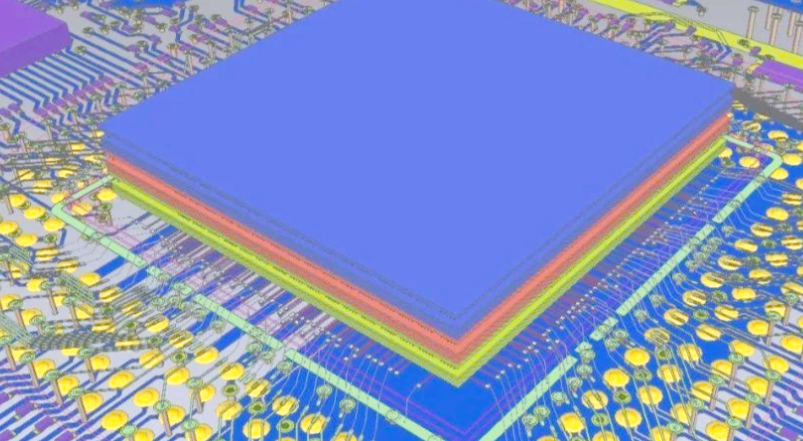

三維集成技術（3D IC）作為后摩爾時代的關鍵路徑，通過垂直堆疊芯片和硅通孔（TSV）等互連技術，實現高密度集成、低功耗與高性能。其發展現狀與核心技術可概括如下：

1. 技術分類與核心工藝
 · TSV/TGV技術：硅通孔（TSV）和玻璃通孔（TGV）是三維集成的核心互連技術。TSV通過垂直導電通道連接多層芯片，互連密度可達數萬孔/芯片，插損低至-0.35dB@67GHz〔2〕〔5〕。TGV則憑借玻璃基板的熱穩定性和低成本優勢，在光電器件中逐步應用〔2〕。
 · 混合鍵合（Hybrid Bonding）：英特爾Foveros和臺積電SoIC技術采用銅-銅直接鍵合，互連間距從9μm縮小至5μm，帶寬密度提升300倍〔3〕〔8〕。
 · 晶圓級堆疊：如武漢新芯的“晶圓堆疊晶圓”（WoW）技術，通過Xtacking架構實現數十億垂直互聯通道的鍵合，應用于長江存儲3D NAND閃存〔7〕。

2. 性能優勢
 · 高帶寬與低延遲：3D堆疊的HBM內存帶寬達傳統DDR5的15倍，AMD MI300通過3D集成CPU/GPU/HBM實現5TB/s帶寬〔1〕〔8〕。
 · 功耗優化：短距離互連降低信號傳輸功耗，臺積電COUPE光子引擎技術較電互連功耗降低10倍〔8〕。
 · 集成度提升：英特爾Ponte Vecchio集成47顆小芯片，晶體管超1000億個〔2〕。

核心市場應用與驅動因素
三維集成技術已滲透高性能計算、消費電子、汽車電子等領域，市場規模從2023年的378億美元預計增至2029年的695億美元（CAGR 12.7%）〔1〕〔3〕。

1. AI與高性能計算（HPC）
 · AI芯片：NVIDIA H100、AMD MI300等采用2.5D/3D封裝集成HBM，解決“內存墻”問題。3D SoC年復合增長率達20.9%，為增速最快的細分領域〔1〕〔8〕。
 · 數據中心：臺積電CoWoS平臺支撐云服務器芯片，2024年產能擴張兩倍仍供不應求〔1〕〔3〕。

2. 消費電子與移動設備
 · 智能手機：蘋果A系列處理器采用臺積電InFO扇出封裝，厚度降低30%；三星Galaxy Watch應用面板級封裝（PLP），成本減少66%〔1〕〔3〕。
 · 3D感測：鈺創3D視覺IC應用于AR/VR設備（如Facebook Oculus）和無人商店，支持20cm-5m距離精準識別〔9〕。

3. 汽車電子與存儲
 · 自動駕駛：日月光EMIB技術集成10nm CPU與22nm內存，滿足ADAS數據處理需求〔1〕。
 · 3D NAND/DRAM：長江存儲64層3D NAND通過Xtacking技術實現高密度存儲；三星12層TSV堆疊DRAM用于HBM3，帶寬提升70%〔7〕〔8〕。

未來趨勢與挑戰
1. 技術方向：
 · 3.5D集成：結合2.5D中介層與3D堆疊，如英特爾Co-EMIB技術〔3〕。
 · 光電共封裝（CPO）：硅光子集成降低數據中心互連功耗〔3〕〔5〕。

2. 國產化進展：
 · 長電科技XDFOI技術支持國產AI芯片封裝；通富微電與AMD合作7nm GPU封測，國產化率逐步提升〔1〕〔2〕。

3. 挑戰：
 · 熱管理：3D堆疊熱密度高，需微流體冷卻等新技術（三星研發中）〔8〕。
 · 成本與良率：混合鍵合設備投資大，僅臺積電、英特爾等巨頭具備量產能力〔3〕〔8〕。

總結
三維集成技術正重塑半導體產業格局，其核心驅動力來自AI算力需求與異構集成趨勢。未來隨著材料創新（如玻璃基板）和標準統一（如UCIe），3D IC將進一步拓展至量子計算、醫療電子等新興領域〔4〕〔6〕。

三維集成技術芯片清洗劑介紹：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。

合明科技致力于為SMT電子表面貼裝清洗、功率電子器件清洗及先進封裝清洗提供高品質、高技術、高價值的產品和服務。合明科技 （13691709838）Unibright 是一家集研發、生產、銷售為一體的國家高新技術、專精特新企業，具有二十多年的水基清洗工藝解決方案服務經驗，掌握電子制程環保水基清洗核心技術。水基技術產品覆蓋從半導體芯片封測到 PCBA 組件終端的清洗應用。是IPC-CH-65B CN《清洗指導》標準的單位。合明科技全系列產品均為自主研發，具有深厚的技術開發能力，擁有五十多項知識產權、專利，是國內為數不多擁有完整的電子制程清洗產品鏈的公司。合明科技致力成為芯片、電子精密清洗劑的領先者。以國內自有品牌，以完善的服務體系，高效的經營管理機制、雄厚的技術研發實力和產品價格優勢，為國內企業、機構提供更好的技術服務和更優質的產品。合明科技的定位不僅是精湛技術產品的提供商，另外更具價值的是能為客戶提供可行的材料、工藝、設備綜合解決方案，為客戶解決各類高端精密電子、芯片封裝制程清洗中的難題，理順工藝，提高良率，成為客戶可靠的幫手。

合明科技憑借精湛的產品技術水平受邀成為國際電子工業連接協會技術組主席單位，編寫全球首部中文版《清洗指導》IPC標準（標準編號：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC標準是全球電子行業優先選用標準，是集成電路材料產業技術創新聯盟會員成員。

主營產品包括：集成電路與先進封裝清洗材料、電子焊接助焊劑、電子環保清洗設備、電子輔料等。

半導體技術應用節點：FlipChip ;2D/2.5D/3D堆疊集成;COB綁定前清洗；晶圓級封裝；高密度SIP焊后清洗；功率電子清洗。
