國產芯片封裝工藝涵蓋傳統封裝與先進封裝兩大類，技術路線多樣且部分領域已達到國際先進水平。以下是主要分類及技術特點：
一、傳統封裝工藝
雙列直插封裝（DIP）
特點：引腳雙列排列，適合穿孔焊接，操作簡單但體積較大，引腳易損壞。
應用：早期邏輯IC、存儲器等，現多用于老舊設備維護。
小外形封裝（SOP）
特點：貼片式設計，體積較DIP更小，適合高頻場景。
國產進展：華天科技等企業已實現量產，用于消費電子。
四周扁平封裝（QFP）
特點：四周引腳密集，適合高頻信號傳輸，但引腳平行易受干擾。
現狀：逐漸被BGA替代，國內仍用于中端芯片。
二、先進封裝工藝

晶圓級封裝（WLP）
技術分支：包括扇入型（Fan-In）和扇出型（Fan-Out）。
國產突破：
杭州晶通科技的“MST Fobic”技術，良率達92%，成本降低30%。
長電科技掌握扇出型封裝（FO-WLP），提升集成度與性能。

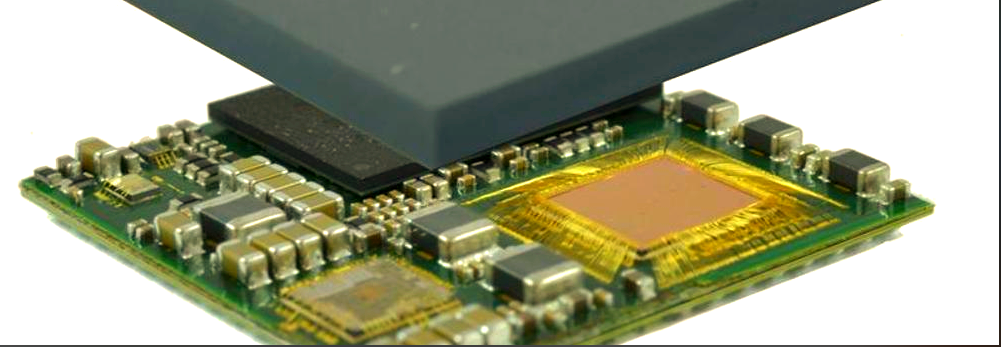

系統級封裝（SiP）

特點：多芯片集成（如計算+存儲），優化散熱與信號傳輸。
案例：華為通過專利優化SiP結構，用于AI終端與數據中心芯片。
2.5D/3D封裝
2.5D技術：采用中介層（如硅通孔TSV）實現裸片互連，如浙大“悟空”類腦芯片采用國產CoWoS-S 2.5D封裝。
3D堆疊：長電科技在車載芯片異構集成領域取得突破。
球柵陣列封裝（BGA）
優勢：高密度、低寄生參數，適合高性能芯片。
國產應用：通富微電為AMD提供BGA封裝服務，進入國際供應鏈。
面板級封裝（PLP）
創新：使用方形基板提升面積利用率，國內企業探索中。
三、新興材料與工藝
玻璃基板：物元半導體通過AI優化材料配比，提升高頻電路性能。
陶瓷封裝：用于高可靠性場景（如軍工），國內已掌握氧化鋁/氮化鋁技術。
四、國產化挑戰與趨勢
短板：高端基板、鍵合絲依賴進口，3D封裝技術落后于臺積電。
趨勢：聚焦Chiplet、硅光子學等前沿方向，推動綠色封裝與產業鏈協同。

合明科技平替進口芯片清洗劑介紹：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。

合明科技致力于為SMT電子表面貼裝清洗、功率電子器件清洗及先進封裝清洗提供高品質、高技術、高價值的產品和服務。合明科技 （13691709838）Unibright 是一家集研發、生產、銷售為一體的國家高新技術、專精特新企業，具有二十多年的水基清洗工藝解決方案服務經驗，掌握電子制程環保水基清洗核心技術。水基技術產品覆蓋從半導體芯片封測到 PCBA 組件終端的清洗應用。是IPC-CH-65B CN《清洗指導》標準的單位。合明科技全系列產品均為自主研發，具有深厚的技術開發能力，擁有五十多項知識產權、專利，是國內為數不多擁有完整的電子制程清洗產品鏈的公司。合明科技致力成為芯片、電子精密清洗劑的領先者。以國內自有品牌，以完善的服務體系，高效的經營管理機制、雄厚的技術研發實力和產品價格優勢，為國內企業、機構提供更好的技術服務和更優質的產品。合明科技的定位不僅是精湛技術產品的提供商，另外更具價值的是能為客戶提供可行的材料、工藝、設備綜合解決方案，為客戶解決各類高端精密電子、芯片封裝制程清洗中的難題，理順工藝，提高良率，成為客戶可靠的幫手。

合明科技憑借精湛的產品技術水平受邀成為國際電子工業連接協會技術組主席單位，編寫全球首部中文版《清洗指導》IPC標準（標準編號：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC標準是全球電子行業優先選用標準，是集成電路材料產業技術創新聯盟會員成員。

主營產品包括：集成電路與先進封裝清洗材料、電子焊接助焊劑、電子環保清洗設備、電子輔料等。

半導體技術應用節點：FlipChip ;2D/2.5D/3D堆疊集成;COB綁定前清洗；晶圓級封裝；高密度SIP焊后清洗；功率電子清洗。
