第一部分：國產輔助駕駛芯片主要封裝工藝

輔助駕駛芯片屬于高端半導體產品，對性能、功耗、可靠性和集成度要求極高。因此，其封裝技術也采用了最先進的方案。國產芯片廠商主要采用以下幾種主流和前沿的封裝工藝：

1. 傳統先進封裝（仍廣泛應用）

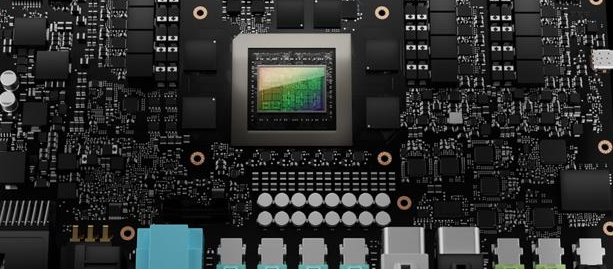

• FCBGA (Flip Chip Ball Grid Array - 倒裝芯片球柵格陣列)

• 技術原理：與傳統的Wire Bonding（打線連接）不同，芯片的有源面（正面）通過微小的凸塊（Solder Bump）直接連接到封裝基板上。

• 優點：更高的I/O密度、更短的互聯路徑（更好的電性能、更低的延遲和噪聲）、更好的散熱性能。

• 應用：這是目前主流大算力自動駕駛芯片（如英偉達Orin、地平線征程5、黑芝麻A1000等）最常采用的基礎封裝形式。它為芯片提供了穩定、可靠的物理和電氣連接基礎。

2. 2.5D/3D 先進封裝（成為高性能核心）

這是目前追逐更高算力的關鍵封裝技術，國產頭部廠商已普遍采用。

• 2.5D 封裝

• 技術原理：將多個芯片（如計算芯粒Chiplet、HBM內存）并排放置在一個中介層（Interposer） 上。這個中介層通常由硅（Silicon）或玻璃等材料制成，內部有高密度的布線（TSV硅通孔或RDL重布線層），實現芯片間的高速互聯。

• 核心應用：集成高帶寬內存（HBM）。自動駕駛AI計算需要巨大的內存帶寬，HBM提供了解決方案，而2.5D封裝是實現CPU/GPU與HBM集成的唯一商業化路徑。

• 代表：寒武紀的思元系列、華為昇騰芯片等早期就采用了2.5D封裝。地平線征程6等新一代芯片也勢必采用。

• 3D 封裝

• 技術原理：將多個芯片或芯片層在垂直方向上堆疊并互連，通過TSV（Through-Silicon Via） 等技術實現穿硅互連。

• 優點：集成度最高，能進一步縮短互聯長度，極大提升傳輸速率和能效。

• 應用：目前主要用于存儲器堆疊（如HBM本身就是3D堆疊的）。在邏輯芯片（如CPU/GPU）的3D堆疊上，技術難度和成本更高，是未來的發展方向。國產芯片在此領域處于研發和追趕階段。

3. 晶圓級封裝（WLP）

• 技術原理：直接在晶圓上進行封裝和測試，然后才切割成單個芯片。

• 優點：封裝尺寸小、性能好、成本相對有優勢。

• 應用：更多用于對尺寸要求苛刻的移動設備或較低算力的傳感器處理芯片。在主控ADAS芯片中，F(xiàn)an-Out（扇出型）晶圓級封裝可用于集成多個Die，是一種有潛力的技術，但目前不如2.5D普及。

4. Chiplet（芯粒）技術

• 技術理念：與其說是一種具體工藝，不如說是一種設計方法論。它將一個大型SoC拆分成多個更小、功能更單一的“芯粒”（Die），然后通過先進封裝（如2.5D、3D）技術集成在一起。

• 對國產芯片的意義：

• 提升良率，降低成本：大尺寸單片SoC良率低，成本高昂。分解成小芯粒可以分別使用最適合的工藝節點（如計算單元用7nm/5nm，I/O接口用28nm），大幅降低成本。

• 技術突破捷徑：在無法全面獲得最先進EUV光刻機的情況下，通過 Chiplet 設計和先進封裝，用相對成熟的工藝“組合”出接近先進制程的性能，是實現“彎道超車”或“換道超車”的戰略選擇。

• 代表：華為、寒武紀、芯擎科技等公司都在積極布局Chiplet技術。

第二部分：市場應用與發展情況分析

市場應用現狀（匹配不同級別自動駕駛）

1. L2/L2+ 級（普及型ADAS）

• 芯片需求：算力要求通常在10-30 TOPS。更注重成本、功耗和可靠性。

• 封裝技術：主流是FCBGA。技術成熟，供應鏈穩定，成本可控。代表芯片如地平線征程3、黑芝麻A1000（早期版本）、芯擎科技的“龍鷹一號”等均采用此類封裝。足以滿足泊車、自適應巡航、車道保持等功能。

2. L3/L4 級（高階智能駕駛）

• 芯片需求：算力要求躍升至100-1000+ TOPS。對內存帶寬、互聯速度和散熱的要求呈指數級增長。

• 封裝技術：2.5D + HBM 成為標配。沒有HBM提供的超高帶寬，大算力就無法有效釋放。地平線征程5/6、黑芝麻A2000、華為MDC平臺中的昇騰芯片等，都采用了2.5D封裝集成HBM。這是目前國產高端芯片角逐的主戰場。

3. 艙駕一體

• 新趨勢：將智能座艙芯片和智能駕駛芯片的功能集成到一顆SoC中。

• 封裝挑戰：需要集成更多不同功能、不同制程的芯粒（如CPU、GPU、NPU、AI加速器、視頻編解碼器等），對Chiplet設計和異構集成能力要求極高。這將是下一代封裝技術的核心應用場景。

發展情況分析：優勢與挑戰

優勢 (Strengths):

1. 市場需求強勁：中國是全球最大的智能汽車市場，主機廠和Tier1對國產芯片有強烈的替代需求和合作意愿，為國產芯片提供了寶貴的落地迭代機會。

2. 政策大力支持：國家在集成電路產業（大基金等）和新能源汽車產業上有明確的戰略支持和政策引導。

3. 頭部廠商技術快速突破：以地平線、華為海思、黑芝麻智能、芯擎科技等為代表的公司，在設計能力和對先進封裝的應用上已經與國際先進水平接軌，尤其是在2.5D封裝和Chiplet架構的理解上。

4. 封裝產業鏈相對成熟：中國大陸的長電科技、通富微電等封測代工廠（OSAT）已具備國際一流的先進封裝（如2.5D、Fan-out）制造能力，能夠為本土芯片設計公司提供有力支撐。

挑戰 (Challenges):

1. 最先進制程受限：高端ADAS芯片需要7nm、5nm甚至更先進的制程，而大陸晶圓廠（如中芯國際）在先進制程上受到設備限制。這使得國產芯片在絕對性能和能效上追趕國際頂尖水平（如英偉達Thor）存在客觀困難。Chiplet是應對此挑戰的關鍵策略。

2. 核心IP和EDA工具依賴：特別是在SerDes（高速接口）、HBM PHY等關鍵IP，以及支持3DIC先進封裝的EDA設計工具上，仍高度依賴Synopsys、Cadence等國外公司。

3. HBM等高端部件依賴進口：HBM內存目前幾乎由三星、SK海力士和美光壟斷。國產存儲芯片廠商（如長鑫存儲）正在奮力追趕，但尚未實現HBM的量產和商用。這是供應鏈上的一個潛在風險點。

4. 生態系統和軟件棧：芯片的成功不僅靠硬件，更需要強大的軟件開發工具鏈（Toolchain）、算法庫和完整的軟件棧（如Autosar、中間件）。這是英偉達的核心壁壘，也是國產芯片廠商需要長期投入和構建的。

總結與展望

• 封裝技術是核心競爭力：對于國產輔助駕駛芯片而言，先進封裝已不再是“可選項”，而是“必選項”。它是提升算力、帶寬和集成度的關鍵賦能技術。

• 技術路徑清晰：FCBGA 滿足中低端市場，2.5D + HBM 占領高端市場，Chiplet 是未來實現超越和平衡性能與成本的核心設計理念，3D封裝是更長遠的技術儲備。

• 發展態勢積極：國產芯片在設計上已具備與國際玩家同臺競技的能力，并借助本土市場優勢快速迭代。封裝制造環節也有強大的本土供應鏈支持。

• 關鍵瓶頸在外：先進制程和HBM內存等核心部件的外部依賴是主要短板。未來的發展取決于國產半導體全產業鏈的突破，以及芯片廠商通過Chiplet等架構創新繞過部分瓶頸的能力。

總體來看，國產輔助駕駛芯片在封裝技術的應用上緊跟全球潮流，市場應用正從低向高快速滲透，未來發展?jié)摿薮螅孕杩朔讓蛹夹g(shù)和供應鏈的嚴峻挑戰。
