引線框架核心技術解析：作用、工藝與趨勢

——為半導體封裝價值鏈提供底層支撐的關鍵組件

1. 核心功能與結構

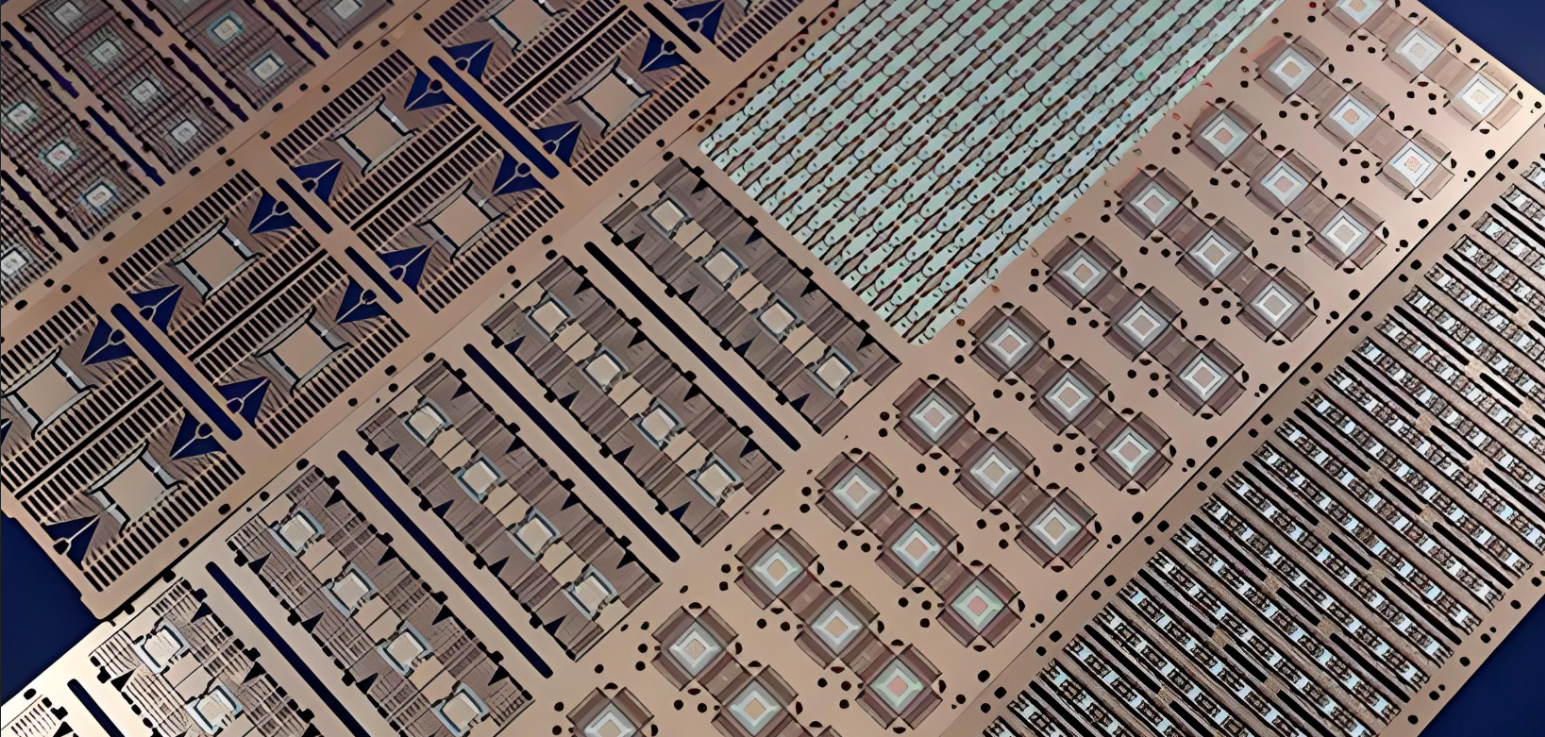

定義：薄板金屬框架，由芯片焊盤（Die Paddle）和引腳（Lead Finger）構成，承擔芯片固定、電氣連接及散熱三大核心功能。
關鍵事實：

• 電氣橋梁：通過鍵合線（金/鋁/銅絲）連接芯片與外部電路，傳導信號與電力（占封裝材料市場15%）。

• 散熱主通道：70%以上熱量經引線框架導出，材料導熱性直接影響芯片壽命。

• 機械錨點：抗拉強度需＞450MPa，支撐芯片抵抗注塑壓力與后續PCB組裝應力。
  爭議點：

傳統觀點：框架僅需基礎導電/導熱性能；
新興需求：AI/5G芯片要求框架兼具電磁屏蔽功能，材料設計復雜度激增。

2. 材料科學：高功能合金的博弈

主流材料：銅基合金主導市場（＞90%），包括：

• C194（Cu-Fe-P）：性價比最優，導電率＞65% IACS

• C7025（Cu-Ni-Si）：強度/導電平衡（抗拉強度600MPa，導電率45% IACS）
  技術前沿：

• 超高性能需求：抗軟化溫度＞500℃（車規級芯片）、導電率＞80% IACS（高頻通信芯片）

• 替代威脅：鐵鎳合金（如Kovar）在光模塊領域滲透，熱膨脹系數匹配性更優。
  核心矛盾：成本 vs 性能——高端銅鉻鋯合金成本達C194的3倍，僅用于GPU/HPC芯片。

3. 加工工藝：沖壓 vs 蝕刻的技術分水嶺

• 工藝類型	適用場景	精度極限	成本效率
  沖壓（Stamping）	≤100引腳器件	±15μm	速度＞800次/分鐘
  蝕刻（Etching）	QFP/QFN高密度封裝	±5μm	材料利用率低30%

•


• 復合工藝：先沖壓主體+蝕刻微細引腳（降本20%）

• 免電鍍技術：激光選擇性去污替代化學鍍，減少環保成本（豐田合成2023量產）

4. 市場趨勢與挑戰

驅動因素：

• 新能源汽車功率模塊：引線框架需求年增23%（Yole 2023）

• Chiplet封裝：多芯片集成要求框架熱變形量＜0.1mm
  顛覆性威脅：

扇出型封裝（Fan-Out）取消引線框架，采用RDL重布線層，在手機處理器滲透率已達35%。

總結

1. 功能三重性：機械錨點 + 電流通路 + 散熱主通道，不可替代性仍存；

2. 材料進化論：C194→C7025→銅復合材演進，強度/導電/成本三角博弈白熱化；

3. 工藝分水嶺：100引腳是沖壓與蝕刻的經濟臨界點，復合工藝成破局關鍵；

4. 增長引擎：車規級模塊（IGBT/SiC）單機用量提升300%，2030年市場達$5.2B；

5. 生死挑戰：3D封裝推進TSV技術，引線框架份額恐被擠壓至10%以下（現15%）。

新能源汽車功率模塊引線框架芯片清洗劑-選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。
