共封裝光學（CPO）封裝工藝全流程及核心市場應用發展情況分析

第一部分：CPO技術概述

1.1 什么是CPO？

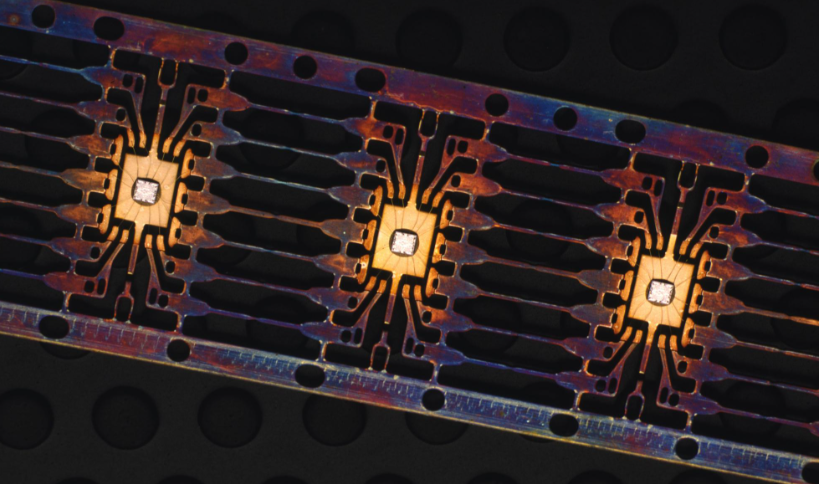

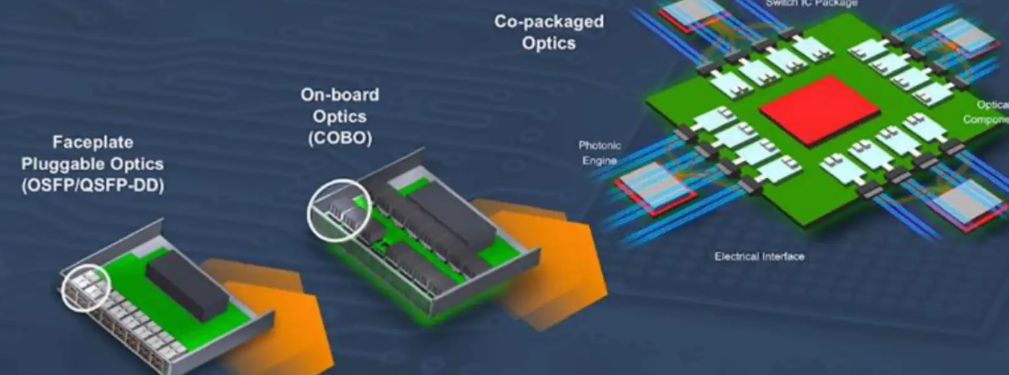

共封裝光學（CPO）是一種先進的封裝技術，它將硅光芯片（或傳統III-V族光芯片）、電子芯片（通常是ASIC，如交換芯片、CPU/GPU）在同一基板或插槽上高密度地集成在一起。它與傳統可插拔光模塊（如QSFP-DD）的關鍵區別在于：光引擎被從設備前面板移出，并放置在高性能計算芯片（ASIC）的附近，通過極短的高密度互連（如硅中介層、硅光平臺）進行連接，從而顯著減少尺寸、功耗和延遲。

1.2 為什么需要CPO？——核心驅動力：功耗與帶寬墻
隨著AI/ML、HPC、云計算和數據中心流量的爆炸式增長，傳統可插拔光模塊的功耗和帶寬密度即將達到極限。特別是用于CPO的交換芯片ASIC的功耗已超過800W，其SerDes（串行器/解串器）部分的功耗占比高達30%-50%。將高速電信號傳輸到前面板的光模塊需要經歷長距離的PCB走線，這會帶來巨大的信號完整性問題和高功耗。CPO通過將光互連緊靠ASIC，極大地縮短了高速電通道的長度，從而大幅降低功耗（可降低~30-50%）、提高帶寬密度、降低單位比特成本并減少延遲。

第二部分：CPO封裝工藝全流程詳解

CPO的封裝流程極其復雜，涉及硅光、先進封裝、高頻/高頻熱設計等多個領域的融合。其核心流程可概括為以下幾個關鍵階段：

流程總覽圖:
[光芯片/電芯片制備] -> [基板/中介層制備] -> [芯片貼裝與互連] -> [光學耦合與對準] -> [封裝與散熱] -> [測試與老化]

2.1 光芯片與電芯片制備

• 光芯片 (Optical Chip):

• 主流技術路徑： 硅光（SiPh）和III-V族（如InP）材料體系。硅光因其CMOS工藝兼容性、高集成度和低成本潛力成為主流選擇。

• 制備： 在硅晶圓上通過光刻、蝕刻、沉積等標準CMOS工藝制作光波導、調制器、光電探測器（PD）、光柵耦合器或邊緣耦合器等元件。

• 光源： 硅本身不發光，因此需要外部光源。目前主流方案是通過異質集成將III-V族材料制成的外置激光器（通常封裝在單獨的激光芯片上）的光耦合到硅光芯片中。

• 電芯片 (Electrical Chip):

• 核心： 高性能計算ASIC（如交換機ASIC、AI加速器）。這些芯片通常采用最先進的制程節點（如5nm、3nm）制造，集成數百個高速SerDes通道。

• 關鍵特性： 需要針對CPO進行協同設計，例如優化SerDes架構（可能采用更低功耗的NRZ或PAM4調制）、布局以方便與光引擎連接。

2.2 基板/中介層 (Substrate/Interposer) 制備
這是實現高密度電互連的基石。

• 材料： 硅中介層（Silicon Interposer）、玻璃基板、或具有再布線層（RDL）的有機基板。

• 工藝： 在基板上通過半導體工藝制作硅通孔 (TSV) 和高密度走線。TSV用于實現基板上下表面的垂直互連，而微米級的走線用于連接ASIC的凸點（Bump）和光引擎的凸點。

• 功能： 充當ASIC和光引擎之間的“高速公路”，提供數千條超短、低損耗的電連接通道。

2.3 芯片貼裝 (Die Attachment) 與互連 (Interconnection)
這是將不同芯片集成到基板上的關鍵步驟。

• 貼裝： 使用高精度取放設備（Pick & Place）將ASIC芯片和光引擎芯片（可能是一個或多個）貼裝到基板的指定位置。

• 互連技術：

• 主流： 混合鍵合 (Hybrid Bonding) 和 微凸塊 (Microbumps)。

• 混合鍵合： 是前沿技術，直接通過銅-銅鍵合實現芯片與基板的連接，間距可小于10μm，提供了最高的互連密度和帶寬，但工藝難度和成本極高。

• 微凸塊： 目前更成熟的技術，使用微小的焊料凸點進行連接，間距通常在35-55μm范圍。

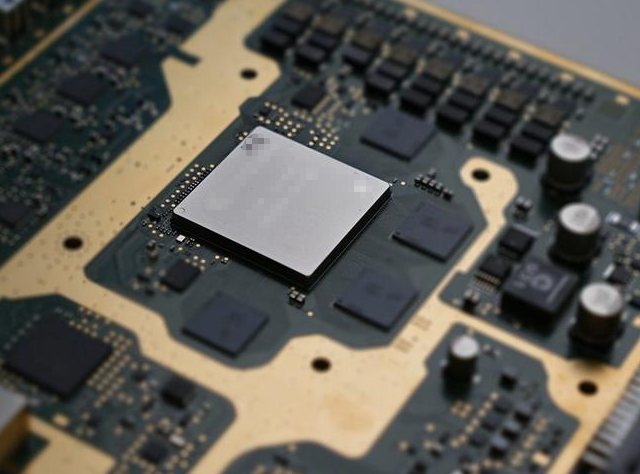

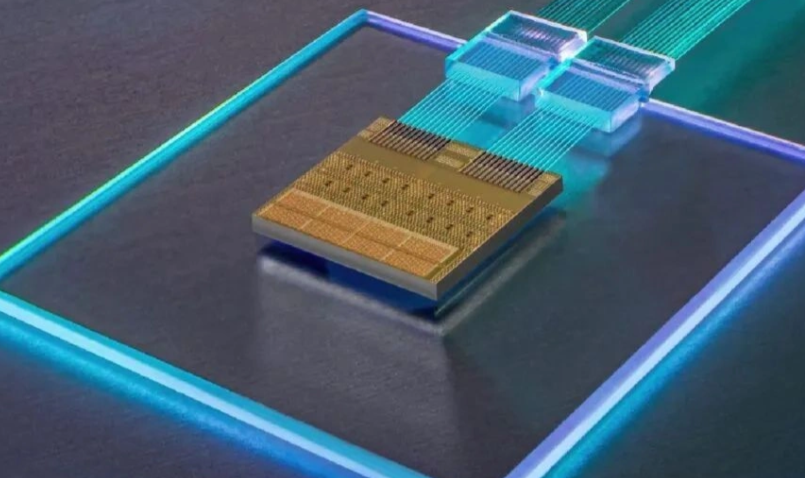

2.4 光學耦合與對準 (Optical Coupling & Alignment)
這是CPO工藝中最難、最關鍵的環節之一，直接決定光鏈路性能。

• 挑戰： 將來自外部激光器或光纖的光高效地耦合到微米級別的硅光波導中。

• 耦合方式：

• 邊緣耦合 (Edge Coupling): 光纖對準芯片側面。耦合效率高，但對準精度要求極高（亞微米級），且不適合晶圓級測試。

• 光柵耦合器 (Grating Coupler): 光纖從芯片上方垂直對準光柵。放寬了對準精度要求（±2.5μm），便于晶圓級測試和封裝，但會引入較大損耗和波長敏感性。

• 對準與固定： 使用主動或被動對準技術，找到最大光功率傳輸點，然后用紫外（UV）膠水或激光焊接永久固定。這是一個高精度、耗時的過程。

2.5 封裝與散熱 (Packaging & Thermal Management)

• 封裝： 將集成好的模塊密封在一個保護外殼內，提供機械保護、環境隔離和電氣接口。需要充分考慮射頻信號和光信號的屏蔽。

• 散熱： CPO的最大挑戰之一。ASIC和激光器都是巨大的熱源，而硅光器件（如調制器）的性能對溫度極其敏感。必須采用先進的散熱解決方案，如微通道液冷（Microchannel Liquid Cooling）、均熱板（Vapor Chamber）和定制散熱器，將熱量高效地從芯片內部帶走，并維持整個模塊的溫度穩定。

2.6 測試與老化 (Testing & Burn-in)

• 挑戰： CPO模塊集成后，傳統的芯片級測試（如探針卡測試）無法進行，幾乎所有測試都必須在封裝后進行。

• 方法： 需要開發全新的測試策略和接口，通過基板上的測試點或專用接口，同時對電功能和光功能進行測試。老化測試用于篩選早期失效產品，確保可靠性。

第三部分：核心市場應用發展情況分析

CPO并非萬能技術，其應用由極高帶寬和極低功耗的需求驅動。

3.1 核心應用市場

1. 超大規模數據中心與云網絡 (Hyperscale Data Centers & Cloud Networking):

• 應用場景： 數據中心內部網絡（AI/ML集群互連、Spine-Leaf交換機互連）、數據中心互聯（DCI）。

• 驅動力： AI訓練（如萬億參數模型）需要成千上萬個GPU高速互聯（NVLink, InfiniBand），交換機端口速率正從800G向1.6T、3.2T演進，傳統可插拔模塊的功耗和密度已無法滿足。CPO是下一代交換機的必然選擇。微軟、谷歌、Meta、亞馬遜等云巨頭是主要推動者。

2. 高性能計算 (HPC) 與人工智能 (AI):

• 應用場景： 國家級超算中心、企業級AI計算集群。用于連接計算節點、加速卡和存儲單元。

• 驅動力： 解決“帶寬墻”和“功耗墻”，確保計算資源不被數據傳輸瓶頸所拖累。

3. 特定電信網絡 (Telecom):

• 應用場景： 未來6G基站的前傳/回傳網絡、核心網路由器。

• 現狀： 相對于數據中心，電信領域對可靠性、環境適應性和成本的要求更苛刻，CPO的滲透會晚于數據中心市場。

3.2 市場格局與主要玩家

• 交換機芯片廠商: 博通 (Broadcom)、Marvell 是領導者，均已推出支持CPO的交換機ASIC和參考設計。

• 光模塊/器件廠商: 思科（Acacia）、Intel（其硅光技術已出售給Jabil）、Coherent（原II-VI）、Source Photonics、華為、中興、亨通光電、中際旭創 等都在積極研發CPO光引擎和解決方案。

• 代工與封測廠: 臺積電 (TSMC)、英特爾 在先進封裝（如CoWoS, EMIB）方面提供支持。日月光 (ASE) 等傳統封測廠也在積極布局。

• 最終用戶: 微軟、谷歌、Meta等云計算巨頭是核心用戶和標準制定者（如COBO, OIF）。

3.3 發展趨勢與挑戰

• 發展趨勢:

• 技術融合： CPO是硅光技術、先進封裝（2.5D/3D）、和CMOS工藝融合的終極體現。

• 標準制定： 行業組織（如OIF、COBO）正在加速制定CPO的共同標準，以促進生態發展和互操作性。

• 從“Co-packaged”到“On-package”： 未來光引擎可能通過更緊密的方式（如3D堆疊）直接集成在ASIC封裝之上。

• 主要挑戰:

• 高成本： 目前研發和制造成本極高，需要巨大的出貨量來攤薄。

• 技術復雜性： 光學耦合、散熱、測試和可靠性都是巨大挑戰。

• 供應鏈與生態： CPO顛覆了傳統的光模塊供應鏈，需要芯片廠商、光器件廠商、代工廠、系統廠商深度合作，建立新的生態系統。

• 可維護性/可修復性： CPO模塊損壞可能需要更換整個板卡，而非像可插拔模塊那樣只需更換一個模塊，這對運維提出了新要求。

3.4 發展時間線

• 2023-2025年： 技術驗證和小規模試點部署階段。主要應用于超算和頂級AI集群。

• 2026-2028年： 開始規模商用，成為超大規模數據中心1.6T/3.2T交換機的主流技術。

• 2028年以后： 隨著技術成熟和成本下降，向更廣泛的數據中心和電信市場滲透。

第四部分：總結

共封裝光學（CPO）是應對后摩爾時代數據傳輸瓶頸的顛覆性技術。它通過將光互連極致地靠近計算核心，從根本上解決了功耗和帶寬密度問題。其封裝工藝是半導體先進封裝和硅光技術的集大成者，復雜度極高。

目前，CPO正處于從實驗室走向大規模商用的前夜，其核心驅動力來自于AI革命對算力網絡的極致要求。雖然面臨成本、技術和生態的挑戰，但其在超大規模數據中心和HPC/AI領域的應用前景非常明確。未來幾年，我們將看到CPO技術逐步成熟并成為高速互連領域的新基石。

共封裝光學CPO封裝芯片清洗劑介紹：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。
