先進封裝工藝迭代全解析：FC、WLP、2.5D/3D技術路徑與產業格局

一、先進封裝技術演進與核心工藝分類

定義：
先進封裝是通過晶圓級集成、系統級重構等創新工藝，實現芯片高密度互聯、多功能集成的封裝技術，核心目標是突破制程工藝瓶頸，提升性能、降低成本并滿足終端設備輕薄化需求。

關鍵分類與技術特點：

1. 倒裝芯片（Flip Chip, FC）

• 原理：芯片倒置，通過凸點（Bump）直接與基板連接，替代傳統引線鍵合，縮短信號路徑。

• 趨勢：主流封裝形式，廣泛應用于智能手機、GPU等，占先進封裝市場份額超40%（2023年數據）。

• 案例：英偉達GPU芯片采用FC-BGA封裝，實現高I/O密度與散熱效率。

•

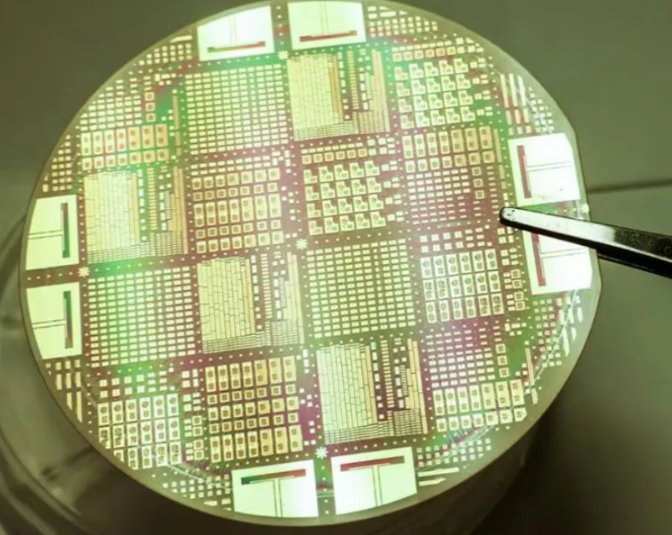

2. 晶圓級封裝（WLP）

• 原理：直接在晶圓上完成封裝，分為扇入型（Fan-In）和扇出型（Fan-Out），無需切割單芯片。

• 趨勢：扇出型（如臺積電InFO）因面積利用率優勢，增速快于扇入型，2023年市場規模達120億美元，CAGR 12%。

• 應用：Apple Watch芯片采用InFO_WLP，實現0.3mm超薄封裝。

•

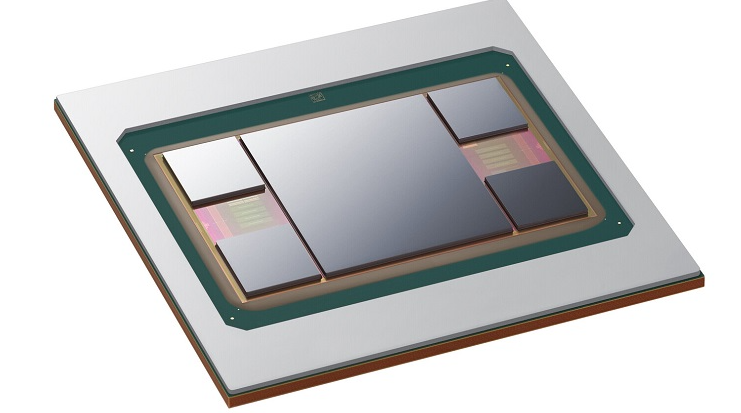

3. 2.5D封裝

• 原理：多芯片并列排布于硅中介層（Interposer），通過TSV/RDL實現互聯，代表工藝為臺積電CoWoS、英特爾EMIB。

• 核心價值：支持異構集成（如CPU+HBM），帶寬提升至10Tb/s以上，功耗降低30%。

• 現狀：AI芯片核心瓶頸，臺積電CoWoS產能緊張，2024年營收預計達70億美元，占其先進封裝收入60%。

•


4. 3D封裝

• 原理：芯片垂直堆疊，通過TSV或混合鍵合（Hybrid Bonding）實現層間互聯，無需中介層。

• 技術突破：混合鍵合間距縮小至1μm以下（傳統微凸點為5μm），密度提升10倍，代表工藝為三星HBM3封裝。

• 趨勢：HBM（高帶寬內存）是3D封裝典型應用，2024年市場規模預計增長150%，達180億美元。

二、技術迭代驅動力與產業規模

核心驅動力：

• 制程瓶頸：7nm以下先進制程成本激增（3nm工藝研發成本超50億美元），封裝成為“后摩爾時代”性能提升關鍵。

• AI與HPC需求：英偉達H100 GPU集成280億個晶體管，需CoWoS 2.5D封裝實現算力釋放；AI服務器單機HBM容量從1TB增至8TB（2023-2025年）。

市場規模與資本開支：

• 整體規模：2023年全球先進封裝市場378億美元，2029年預計達695億美元，CAGR 10.7%（來源：知乎專欄，2024）。

• 資本投入：2024年行業資本開支115億美元（+16% YoY），臺積電、三星等晶圓廠占比超70%，重點投向2.5D/3D產線。

三、全球技術競爭格局與頭部玩家

1. 晶圓廠主導高端技術

• 臺積電：CoWoS（2.5D）產能全球領先，壟斷英偉達H100、AMD MI300訂單，2024年計劃擴產至每月12萬片晶圓。

• 三星：3D混合鍵合技術突破，HBM3封裝良率提升至85%，爭奪SK海力士、美光訂單。

• 國內追趕：中芯國際布局2.5D中介層，武漢新芯實現3D IC量產，良率約60%（國際一線水平80%+）。

2. 封測廠聚焦中后道工藝

• 國際：日月光（SiP集成）、安靠（2.5D硅中介層）占據全球封測市場55%份額。

• 國內：通富微電（AMD Chiplet封裝主力供應商）、長電科技（Fan-Out量產）、甬矽電子（Bumping工藝突破）。

3. 技術標準與生態

• UCIe聯盟：英特爾、臺積電等10家企業聯合推出Chiplet互聯標準，統一Die-to-Die接口，2024年首批產品落地（如英特爾Xeon CPU）。

四、關鍵技術瓶頸與未來方向

現存挑戰：

• 良率與成本：3D混合鍵合良率不足70%，單顆HBM封裝成本超500美元（占AI芯片總成本30%）。

• 設備依賴：TSV刻蝕機（應用材料）、混合鍵合設備（EVG）國產化率＜10%，制約產能擴張。

未來趨勢：

1. Chiplet異構集成：將GPU、內存、傳感器拆分芯粒，通過2.5D/3D封裝重組，成本降低40%（AMD EPYC處理器案例）。

2. 材料創新：有機中介層（替代硅中介層）成本降低50%，長電科技已實現量產。

3. 先進封裝前道化：晶圓廠與封測廠協同加深，臺積電CoWoS產線整合前道（光刻）與中道（RDL）工藝。

智能總結

1. 技術主線：從“單一芯片封裝”向“系統級集成”演進，2.5D/3D是AI時代核心技術（臺積電CoWoS、HBM為當前焦點）。

2. 市場規模：2023-2029年CAGR 10.7%，資本開支向頭部晶圓廠集中，產能缺口支撐行業高景氣。

3. 競爭格局：臺積電（2.5D）、三星（3D）、日月光（封測）主導，國內企業在中低端封裝實現突破，但高端設備與材料依賴進口。

4. 成本結構：先進封裝占芯片總成本比例從15%升至35%（7nm芯片），良率提升是降本關鍵。

5. 投資邏輯：關注具備硅中介層（中芯國際）、Chiplet封裝（通富微電）、HBM配套（長電科技）能力的企業，規避純傳統封測業務標的。

注：數據與案例綜合自知乎專欄（2024.11）、新浪財經（2024.02/04）、雪球（2024.08）等公開資料，重點面向產業趨勢與投資決策參考。

先進封裝工藝芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
