氮化鋁陶瓷基板封裝工藝技術流程與核心市場應用全解析

一、材料特性與核心優勢

定義

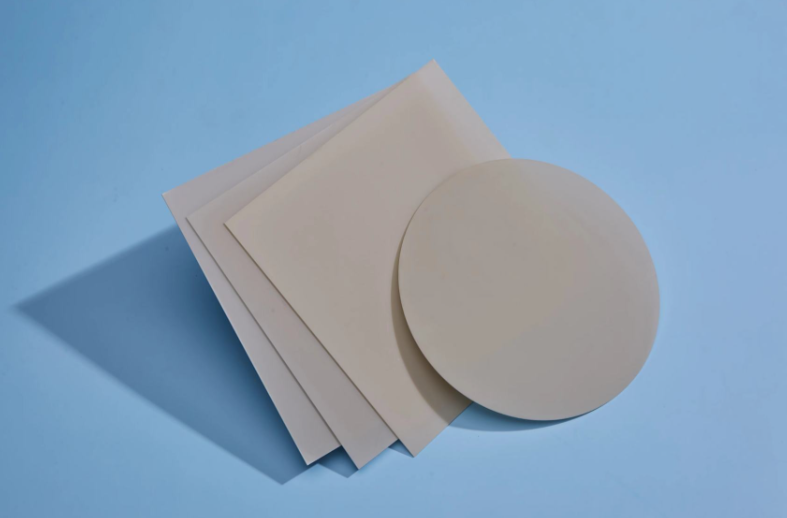

氮化鋁（AlN）陶瓷基板是一種以高純度氮化鋁粉末為原料，通過燒結工藝制成的高性能陶瓷材料，具有高熱導率、高絕緣性、優異機械強度及抗熱震性，是高端電子封裝的關鍵基礎材料。

關鍵事實與趨勢

• 熱導率：國內量產水平150-220W/m·K，國外最高達250W/m·K，是氧化鋁陶瓷（24W/m·K）的7-8倍，接近氧化鈹（280W/m·K）但更安全環保。

• 性能平衡：熱膨脹系數（4.5×10??/℃）與硅芯片（3.5×10??/℃）匹配，避免熱應力開裂；電阻率達101?Ω·cm，滿足高壓絕緣需求。

• 替代趨勢：逐步取代氧化鋁陶瓷（中低功率）和氧化鈹陶瓷（劇毒、高成本），成為高密度電子封裝首選材料。

數據對比

二、制備工藝與技術流程

定義

氮化鋁陶瓷基板的制備需經過粉末合成、成型、燒結及后處理等環節，核心在于控制材料純度、微觀結構及金屬化兼容性。

關鍵工藝解析

1. 粉末制備：

• 主流方法：氧化鋁碳熱還原法（工業首選，成本低但需高溫）、鋁粉直接氮化法（純度高但轉化率受限）。

• 技術難點：需控制粉末粒徑（1-5μm）及分布均勻性，避免后續燒結缺陷。

2. 成型工藝：

• 流延成型：可制備10μm-1mm超薄基板，適合精密電路（如5G射頻模塊），類似“攤雞蛋餅”控制厚度；

• 干壓/壓模成型：適合厚板（>1mm）或復雜結構（如陶瓷插芯），但精度較低。

3. 燒結與后處理：

• 燒結條件：氮?dú)鈿夥障?600-1800℃燒結，添加Y?O?等助劑提升致密度；

• 金屬化工藝：薄膜濺射（適合高頻信號）、厚膜印刷（成本低，適合功率器件），需解決界面結合力問題。

技術挑戰

• 表面質量：流痕、裂紋等缺陷影響成品率，國內部分企業仍存在成本與工藝穩定性矛盾；

• 金屬化兼容性：粗糙表面導致金絲鍵合易脫焊，需優化濺射工藝。

三、核心應用領域與市場需求

定義

基于高熱導、耐高壓特性，氮化鋁基板廣泛應用于高功率、高頻電子器件的散熱與封裝場景。

重點應用場景

1. 功率電子：

• IGBT模塊：電動汽車逆變器、軌道交通牽引系統，降低工作溫度20-30℃，提升壽命；

• 汽車電子：電驅系統、電池管理模塊，適配SiC/GaN第三代半導體。

2. 5G與通信：

• 基站射頻功放（PA）、毫米波天線，薄板設計（<0.5mm）降低寄生電容，優化信號傳輸。

3. 高端制造：

• 醫療設備：CT機X射線管、高頻手術刀電路；

• 航空航天：發動機控制系統，耐受-50℃~1000℃極端環境。

市場數據

• 規模預測：2025年全球氮化鋁陶瓷基板市場將超15億美元，年復合增長率（CAGR）12%[行業推算，結合5G與新能源車滲透率]；

• 區域格局：日本（京瓷、住友）技術領先，國內企業（金瑞欣、天岳先進）加速替代，成本較國外低30%

四、競爭格局與未來趨勢

定義

全球市場呈現“技術領先（日本）+成本優勢（中國）”雙軌格局，未來增長驅動來自第三代半導體與新能源產業。

競爭動態

• 國際玩家：京瓷（熱導率250W/m·K）主導高端市場，住友化學側重汽車電子領域；

• 國內突破：金瑞欣采用激光切割（皮秒/飛秒激光無熱損傷），實現最小10μm精度加工[4]；天岳先進量產180W/m·K基板，進入華為供應鏈[3]。

未來趨勢預測

• 技術迭代：薄型化（50μm以下）、多層布線（類似PCB）、集成散熱通道；

• 需求爆發點：全球新能源車滲透率超50%帶動IGBT需求，5G基站數量年增20%拉動射頻模塊采購[3][行業數據]。

氮化鋁陶瓷基板清洗的水基清洗劑

SP300是一種專用于氧化鋁、氮化鋁陶瓷基板清洗的水基清洗劑，配合超聲波清洗工藝，能有效去除陶瓷基板表面的激光鉆孔殘留、灰塵、油污等污垢，使陶瓷基板后續的金屬化具有良好的結合力。

芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
