晶圓制造中的大馬士革工藝（又稱鑲嵌工藝）與鋁制程工藝在材料選擇、工藝流程和技術特性上存在顯著差異。二者的核心區別源于銅與鋁的材料特性差異以及由此衍生的制造方法革新。以下是系統性對比分析：

?? 1. 材料與導電性能

• 鋁制程工藝：
  采用鋁（Al）作為互連材料，其電阻率較高（約2.65μΩ·cm），在先進制程中面臨以下瓶頸：

• 電遷移效應：高電流密度下鋁原子易遷移，導致導線斷裂或短路。

• RC延遲增加：隨著線寬縮小至0.18μm以下，鋁的電阻率限制信號傳輸速度。

• 大馬士革工藝：
  以銅（Cu）為核心材料，電阻率更低（約1.67μΩ·cm），優勢包括：

• 電導率提升40%，顯著降低互連層電阻和功耗。

• 抗電遷移能力增強，可靠性提高10-100倍。

?? 關鍵突破：銅無法通過干法刻蝕（因缺乏易揮發的副產物），因此催生了“先鑲嵌后拋光”的逆向工藝。

? 2. 工藝流程差異

鋁制程（傳統刻蝕工藝）：

1. 沉積鋁層：在整個晶圓表面沉積鋁薄膜。

2. 光刻與刻蝕：通過光刻定義圖形，干法刻蝕去除多余鋁，形成導線。

3. 介質填充：沉積二氧化硅（SiO?）等介質層并拋光。

大馬士革工藝（銅鑲嵌工藝）：

1. 介質層刻蝕：先在低k介質層上刻蝕出導線溝槽和通孔（Dual Damascene技術）。

2. 阻擋層與種子層：沉積鉭/氮化鉭（Ta/TaN）阻擋層防止銅擴散，再鍍銅種子層。

3. 電鍍銅與拋光：電鍍填充銅，最后用化學機械拋光（CMP）去除多余銅，實現平坦化。

?? 難點：銅易擴散至硅中，必須依賴阻擋層隔離；低k介質（如摻氟SiO?）需協同降低寄生電容。

?? 3. 技術演進與適用場景

• 鋁制程的局限：

• 僅適用于0.18μm以上制程，難以滿足28nm以下節點需求。

• 多層布線復雜度高，良率受限。

• 大馬士革工藝的優勢：

• 兼容先進制程：支持28nm至3nm節點，通過雙重鑲嵌（Dual Damascene）實現高密度互連。

• 3D集成基礎：為2.5D/3D封裝（如混合鍵合）提供微米級布線精度。

• 效率提升：通孔與溝槽同步刻蝕減少工序（如自對準技術）。

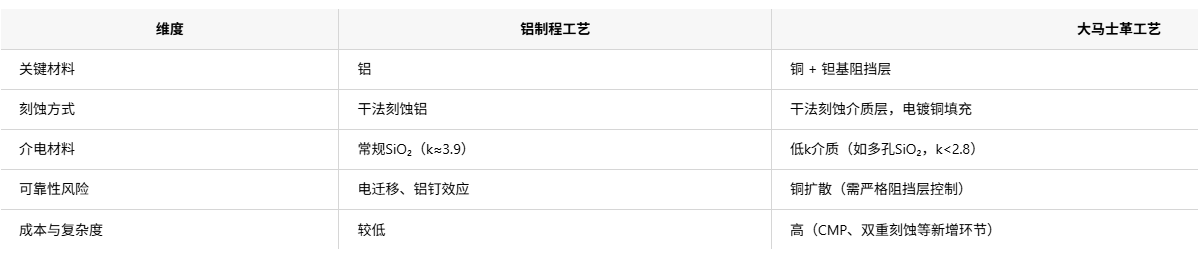

?? 4. 工藝挑戰對比

?? 5. 行業趨勢

• 鋁制程：基本退出先進邏輯芯片制造，僅用于部分存儲器或模擬器件。

• 大馬士革工藝：成為7nm以下制程主流，并向鈷/釕等新材料拓展以進一步提升性能。

• 協同創新：與極高深寬比刻蝕（60:1）結合，推動3D NAND堆疊層數突破200層。

?? 總結

大馬士革工藝以材料革命（銅替代鋁） 和流程顛覆（鑲嵌式制造） 解決了傳統鋁互連的物理瓶頸，成為先進制程的基石。其核心價值在于：
? 通過銅的高導電性降低功耗；
? 利用CMP實現納米級平坦化；
? 支撐低k介質集成以抑制寄生效應。
未來，隨著鈷、釕等新型互連材料的探索，大馬士革工藝將繼續引領半導體微縮進程。
