以下是關于aQFN封裝芯片的SMT封裝工藝和核心應用的系統性分析，結合行業技術規范及實際應用場景：

一、aQFN封裝技術概述

aQFN（Advanced Quad Flat No-lead）是QFN封裝的升級形態，通過優化結構設計進一步提升集成度與散熱性能。其核心特征包括：

1. 無引腳設計：底部采用焊盤替代傳統引腳，通過SMT直接與PCB連接，封裝體積可縮小至毫米級（如3mm×3mm），提升電路板集成密度。

2. 散熱增強：中央大面積裸露焊盤（Exposed Thermal Pad）通過PCB銅層導熱，結合金屬散熱框架，熱阻低至10–20°C/W，支持高功率應用。

3. 電氣性能優化：短引腳路徑降低電感（約0.5nH）和電阻（10mΩ），支持高頻信號傳輸（如5G毫米波）

二、SMT封裝工藝流程及關鍵技術

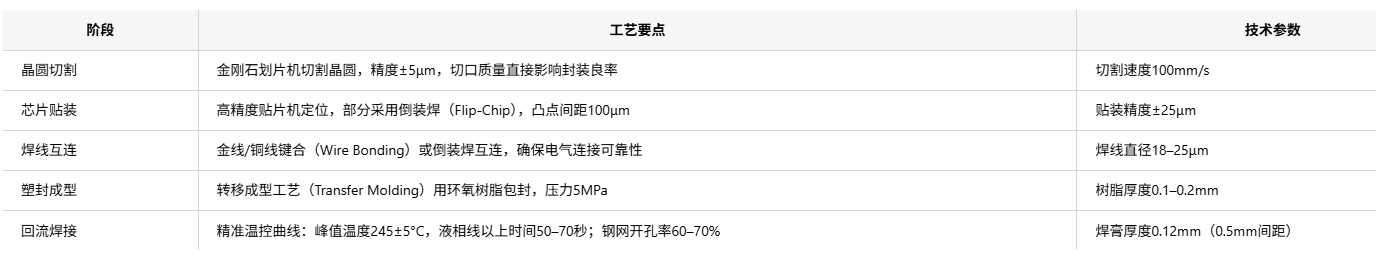

1. 核心工藝步驟

2. 工藝難點與解決方案

• 焊接檢測：因引腳不可視，需依賴3D X-Ray（分辨率1μm）或紅外熱成像分析焊點質量，檢測成本增加30%。

• 散熱過孔設計：采用四種優化方案（頂部阻焊/底部阻焊/底部填充/貫通孔），過孔間距1.0–1.2mm，直徑0.3–0.33mm。

• 材料創新：低CTE陶瓷基板（熱膨脹系數8ppm/°C）解決高溫焊點開裂問題。

三、核心應用領域分析

1. 消費電子

• 智能手機：用于PMIC（如高通SDR735）和射頻前端模塊，封裝厚度0.8mm，支持高集成度設計。

• TWS耳機：搭載藍牙SoC（如瑞芯微RK2206），功耗低至5mW，延長續航。

2. 汽車電子

• 發動機ECU：車規級aQFN（溫度范圍-40~150°C）應用于英飛凌AURIX系列MCU，抗振動設計保障可靠性。

• 傳感器：胎壓監測芯片（如NXP FXTH87）通過aQFN實現微型化與高穩定性。

3. 工業與通信

• 5G基站：Massive MIMO射頻功放（如Qorvo QPA4501）采用WQFN封裝，支持28GHz高頻段。

• 工業PLC：多通道ADC芯片（如TI ADS131M08）精度達±0.1%，適應嚴苛環境。

4. 醫療設備

• 微型醫療傳感器與植入設備依賴aQFN的微型化與生物兼容性封裝。

四、aQFN技術演進趨勢

1. 高密度變體：

• WQFN：焊盤間距縮至0.35mm，提升I/O密度。

• UQFN：尺寸最小1.0×1.0mm，適用于可穿戴設備。

2. 系統級封裝（SiP）：與Chiplet技術結合，集成倒裝芯片與被動元件（如Apple Watch S系列芯片），實現功能模塊化。

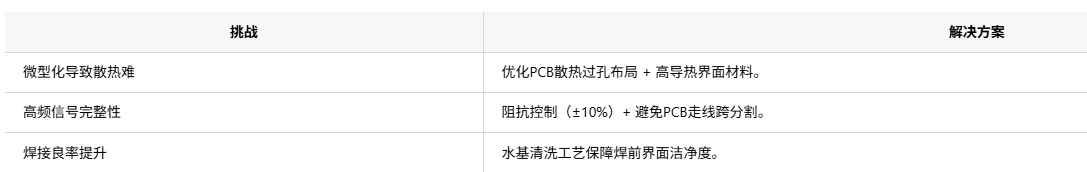

五、行業挑戰與應對

結論：aQFN封裝通過結構創新與工藝優化，在微型化、散熱及高頻性能上優勢顯著，已成為消費電子、汽車、5G通信的核心封裝方案。未來技術方向聚焦于SiP集成與材料突破，以應對更高功率密度需求。
