以下是系統級封裝（SiP）、TSV（硅通孔）與TGV（玻璃通孔）技術的全面解析，結合技術原理、應用場景及協同關系進行對比：

一、技術定義與核心原理

1. 系統級封裝（SiP）

• 定義：將多個異構芯片（如處理器、存儲器、傳感器等）和無源元件集成于單一封裝體內，形成功能完整的系統單元。

• 關鍵技術：倒裝芯片（Flip-Chip）、凸塊技術（Bump）、晶圓級封裝（WLP）等。

• 特點：不追求單片集成（與SoC不同），通過封裝實現系統級功能整合，兼顧性能與成本。

2. TSV（硅通孔）技術

• 定義：在硅晶圓上垂直蝕刻通孔并填充金屬，實現芯片層間垂直互連。

• 工藝流程：硅基板制備→通孔蝕刻→絕緣層沉積→金屬填充（如銅電鍍）→平坦化。

• 特點：縮短信號傳輸路徑，降低延遲和功耗，適用于三維堆疊（如HBM存儲器）。

3. TGV（玻璃通孔）技術

• 定義：在玻璃基板上制作垂直通孔并填充導電材料，實現高頻、低損耗的垂直互連。

• 工藝流程：激光刻蝕/化學腐蝕→金屬填充（如電鍍銅或導電膠）→表面處理。

• 特點：玻璃材料絕緣性好、熱膨脹系數接近硅，適用于高頻射頻、光學集成等領域。

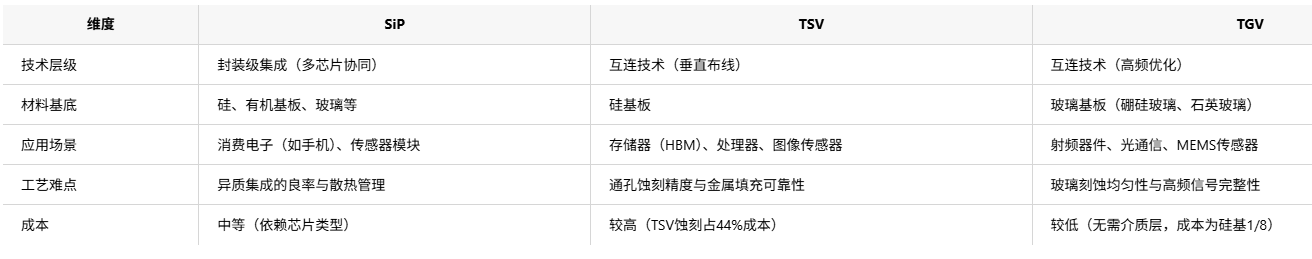

二、核心區別對比

三、典型應用場景

1. SiP技術

• 消費電子：集成射頻、基帶、電源管理模塊，縮小手機尺寸。

• 物聯網設備：將傳感器、MCU、存儲集成，降低功耗與體積。

• 高性能計算：異構計算（如CPU+FPGA+AI加速器）。

2. TSV技術

• 存儲器：HBM（高帶寬內存）通過TSV堆疊DRAM芯片，帶寬提升4倍。

• 處理器：AMD霄龍?zhí)幚砥魍ㄟ^TSV實現CPU與I/O芯片的3D堆疊。

• 圖像傳感器：堆疊式CMOS通過TSV分離感光層與邏輯層，提升像素密度。

3. TGV技術

• 射頻/微波器件：玻璃低介電損耗特性適用于5G射頻前端模塊。

• 光通信：玻璃通孔與光芯片垂直互連，減少耦合損耗（如端面耦合插損≤-0.35dB）。

• MEMS傳感器：玻璃中介層與硅芯片鍵合，提高真空封裝可靠性。

四、協同與發展趨勢

1. 技術協同

• 2.5D封裝：TSV中介層連接平鋪芯片（如AMD Zen 3架構）。

• 3D封裝：TSV/TGV直接堆疊芯片（如臺積電CoWoS工藝）。

• 異質集成：SiP作為系統架構，結合TSV/TGV實現垂直互連，例如：

• 工藝融合：RDL（再布線層）與TSV/TGV結合，提升布線密度與信號完整性。

2. 未來趨勢

• 材料創新：玻璃基中介層替代硅基，降低高頻損耗與成本。

• 智能化封裝：集成傳感器與自適應算法，優化熱管理與信號傳輸。

• 標準化推進：統一SiP互連標準，提升跨廠商兼容性。

五、總結

• SiP是封裝層級的系統集成，側重功能整合；

• TSV和TGV是互連技術，分別針對硅基與玻璃基垂直布線需求；

• 三者共同推動后摩爾時代芯片性能提升，在5G、AI、物聯網等領域發揮關鍵作用。

先進封裝芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。
