關于半導體混合鍵合技術的綜合解析

一、技術定義與原理

混合鍵合（Hybrid Bonding）是一種結合電介質-電介質鍵合與金屬-金屬鍵合的先進封裝技術，通過直接銅對銅連接實現晶圓或芯片間的垂直堆疊，無需傳統焊料或凸塊。其核心流程包括：

1. 表面處理：通過化學機械平坦化（CMP）確保電介質層（如SiO?）表面粗糙度≤0.5nm，銅焊盤≤1nm。

1. 等離子激活：增強表面活性以促進鍵合反應。

2. 對準與鍵合：采用高精度對準（±50nm以內）實現晶圓或芯片的直接結合。

二、技術優勢

1. 高密度互連：互連間距可縮至1微米級別，密度達傳統技術的10倍以上，適用于HBM、3D NAND等高帶寬場景。

2. 低功耗與高性能：直接銅連接減少電阻和寄生延遲，信號傳輸效率提升30%以上。

3. 異質集成能力：支持不同材料（如硅與金剛石）和工藝節點的芯片堆疊，優化散熱與可靠性。

4. 成本優化：晶圓級鍵合減少材料浪費，提升良率。

三、關鍵工藝挑戰

1. 潔凈度控制：需ISO 3級及以上潔凈環境，顆粒污染（如1微米顆粒可導致10mm鍵合缺陷）是良率的主要威脅。

2. 表面平整度：依賴CMP工藝和等離子體激活技術，對銅凹槽深度控制要求嚴苛。

3. 對準精度：芯片到晶圓（D2W）鍵合需實現±50nm對準，設備精度和算法復雜度高。

4. 熱管理：鍵合界面熱膨脹系數差異易導致應力失效，需優化退火工藝。

四、應用領域與典型案例

1. 存儲器：

• 長江存儲將混合鍵合用于3D NAND閃存，提升層間互連密度。

• SK海力士計劃在238層以上NAND及3D DRAM中引入該技術。

2. 邏輯芯片與HBM：

• 臺積電SoIC技術用于AMD 3D V-Cache，互連密度達10^7/mm2。

• 英特爾Foveros Direct實現CPU與HBM的3D堆疊。

3. 傳感器與光電子：

• 索尼CMOS圖像傳感器通過混合鍵合分離像素與信號處理單元，提升成像質量。

• 華為專利將硅與金剛石集成，優化散熱與電性能。

五、行業布局與國產化進展

1. 國際巨頭：臺積電、英特爾、三星主導技術研發，東京電子、應用材料提供CMP和鍵合設備。

2. 國內突破：

• 拓荊科技開發12英寸D2W鍵合機，對準精度±50nm。

• 青禾晶元實現C2W混合鍵合良率提升，量產設備年產值達15億。

六、未來趨勢

1. 工藝自動化：開發高精度芯片拾取與自對準技術，降低人工干預。

2. 異質擴展：向GaN、SiC等寬禁帶材料延伸，支持功率器件集成。

3. 成本下探：2025年后有望從高端HBM向消費級芯片滲透，市場規模年增超25%。

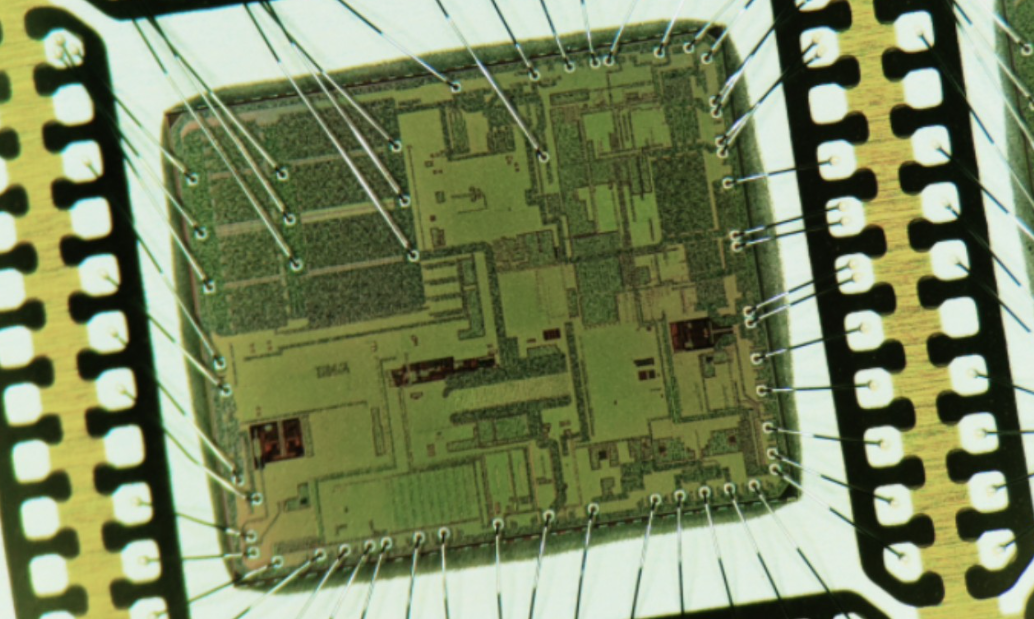

芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
