QFN 封裝芯片技術詳解及工藝應用領域

一、技術特點與核心優勢

1. 無引腳扁平化設計

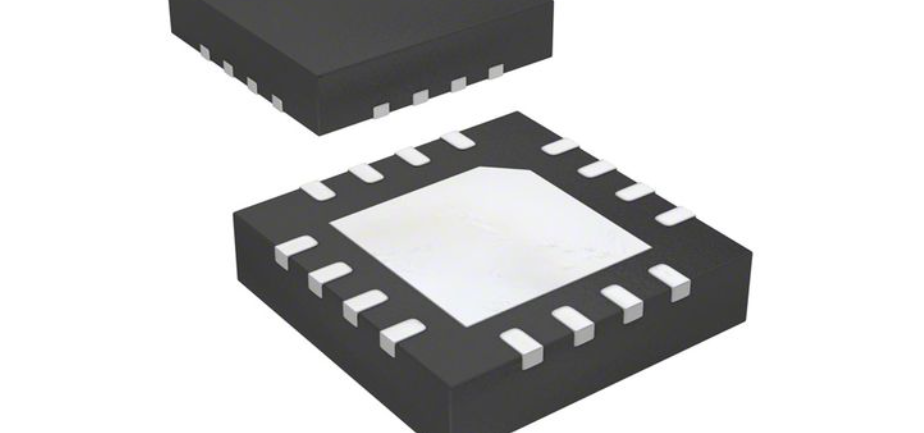

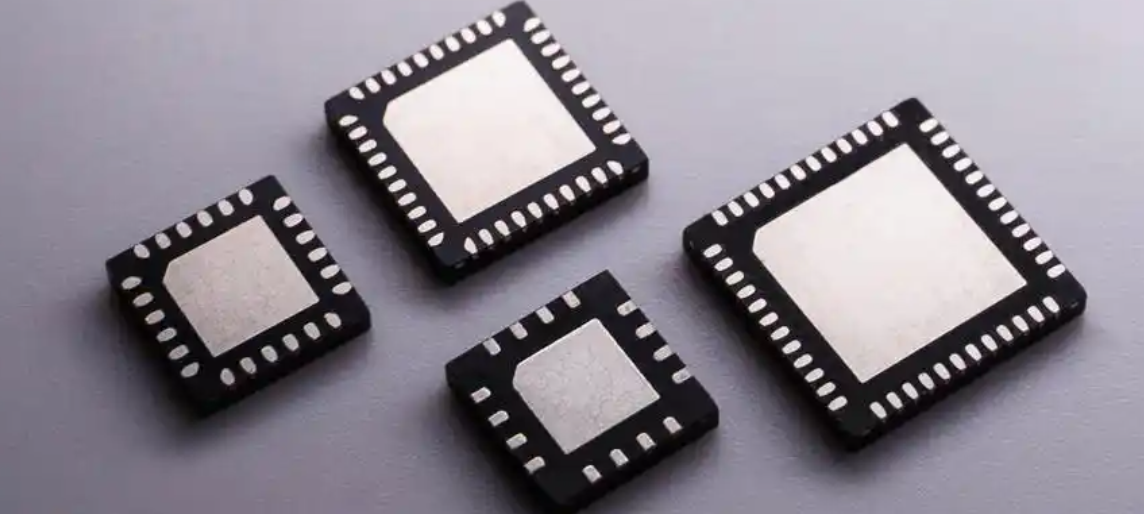

   QFN（Quad Flat No-lead）封裝采用底部焊盤替代傳統引腳，通過表面貼裝技術（SMT）直接與PCB連接，顯著減小封裝體積，提升電路板集成度。這種設計使芯片尺寸可縮小至毫米級（如3mm×3mm），適合微型化設備需求。

2. 優異散熱與電氣性能

• 散熱：底部中央的大面積裸露焊盤通過PCB銅層快速導熱，部分高端封裝還結合金屬散熱框架，熱阻可低至10-20°C/W。

• 電氣性能：短引腳路徑降低電感（約0.5nH）和電阻（<10mΩ），支持高頻應用（如5G毫米波）。

3. 制造工藝優勢

• 采用全自動化生產流程，貼裝精度達±25μm，適合高密度PCB布局。

• 封裝材料包括耐高溫環氧樹脂（玻璃化轉變溫度>200°C）和銅合金基板，確保長期可靠性。

二、關鍵工藝流程

1. 芯片切割
   使用金剛石劃片機（切割速度>100mm/s）將晶圓分割為單個裸片，切口精度達±5μm，直接影響封裝良率。

2. 貼裝與互連

• 芯片通過銀膠或共晶焊（溫度280-320°C）固定在基板上，焊線采用金線（直徑18-25μm）或銅線，鍵合強度>8gf。

• 部分先進工藝采用倒裝焊（Flip-Chip），凸點間距<100μm。

3. 塑封與后處理
   使用轉移成型工藝（壓力>5MPa）進行環氧樹脂包封，后經電鍍（鎳鈀金層厚度0.1-0.2μm）和激光打標，完成封裝。

三、核心應用領域

1. 消費電子

• 智能手機：用于PMIC（電源管理芯片，如高通SDR735）和射頻前端模塊，封裝厚度<0.8mm。

• TWS耳機：搭載QFN封裝的藍牙SoC（如瑞芯微RK2206），功耗<5mW。

2. 汽車電子

• 發動機ECU：采用汽車級QFN（溫度范圍-40~150°C），如英飛凌的AURIX系列MCU。

• 車載傳感器：胎壓監測芯片（如NXP FXTH87）通過QFN實現抗振動設計。

3. 工業與通信

• 5G基站：Massive MIMO射頻功放（如Qorvo QPA4501）采用WQFN封裝，支持28GHz頻段。

• 工業PLC：多通道ADC芯片（如TI ADS131M08）通過QFN實現±0.1%精度。

4. 醫療設備
   便攜式監護儀：血氧傳感器AFE（如ADI ADPD188GG）采用超薄QFN（0.4mm厚度），支持低至1μA的待機電流。

四、技術挑戰與發展趨勢

1. 焊接檢測難題
   因引腳不可視，需依賴3D X-Ray（分辨率<1μm）或紅外熱成像進行焊點質量分析，檢測成本增加30%。

2. 先進封裝演進

• 衍生類型：WQFN（焊盤間距0.35mm）、UQFN（尺寸1.0×1.0mm）滿足更高密度需求。

• 系統級封裝（SiP）：QFN與倒裝芯片、被動元件集成，如Apple Watch的S系列芯片。

3. 材料創新
   開發低熱膨脹系數（CTE<8ppm/°C）的陶瓷基板，解決高溫循環下的焊點開裂問題。

五、選型與設計建議

1. PCB布局規范

• 散熱焊盤需設計4×4以上過孔陣列（孔徑0.2mm），銅箔面積≥芯片面積的80%。

• 信號引腳走線阻抗控制±10%，避免跨分割。

2. 焊接工藝優化

• 回流焊曲線：峰值溫度245±5°C，液相線以上時間50-70秒。

• 鋼網開孔：外引腳按1:1比例，中央散熱焊盤開孔率60-70%。

數據來源：綜合QFN封裝技術文檔及行業應用報告（）。實際設計需結合具體芯片規格書和PCB制造能力。

芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
