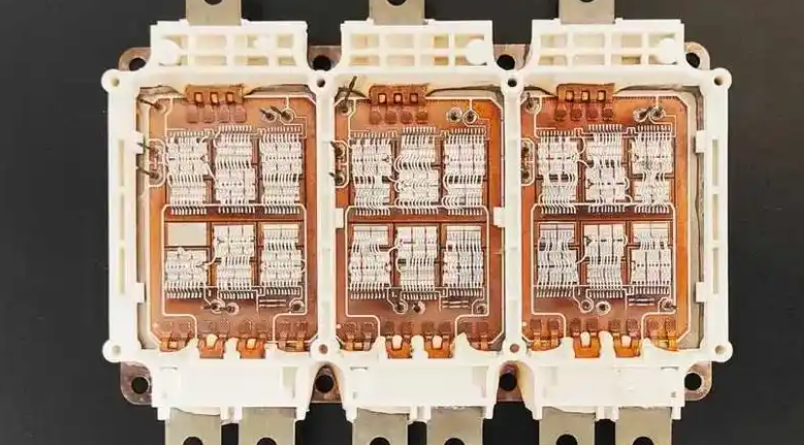

雙面散熱IGBT（絕緣柵雙極型晶體管）作為一種高效散熱的高功率器件，在電動汽車、新能源發電和工業驅動等領域備受關注。然而，其技術實現和產業化仍面臨一系列痛點和挑戰，以下是詳細分析及解決思路的探討：

一、主要痛點與技術難點

1. 結構設計與封裝復雜度

• 問題：雙面散熱需在芯片兩側同時集成散熱路徑，導致封裝結構復雜度大幅增加，傳統單面焊接和引線鍵合技術難以直接應用。

• 具體難點：

• 需要超薄芯片（如<100μm）以縮短熱路徑，但薄芯片易碎裂，制造和封裝良率低。

• 兩側散熱基板（如DCB陶瓷基板或金屬基板）的對稱性要求高，熱膨脹系數（CTE）失配易導致熱應力集中。

2. 散熱材料與界面熱阻

• 問題：雙面散熱對導熱材料要求更高，但界面熱阻和材料可靠性成為瓶頸。

• 具體難點：

• 傳統焊料（如錫基合金）導熱率低（<50 W/m·K），且高溫下易產生空洞和老化。

• 芯片與基板、基板與散熱器之間的多層界面熱阻疊加，降低整體散熱效率。

3. 制造工藝挑戰

• 問題：雙面焊接/燒結工藝的一致性和可靠性難以保證。

• 具體難點：

• 雙面同時焊接時，溫度曲線控制困難，易出現局部過熱或虛焊。

• 燒結銀（Ag Sintering）技術成本高，且對表面粗糙度和潔凈度要求苛刻。

4. 長期可靠性問題

• 問題：雙面結構在溫度循環和功率循環下的疲勞失效風險更高。

• 具體難點：

• 熱應力集中在薄芯片和界面處，導致裂紋擴展或分層。

• 高濕度、振動等環境因素加速界面材料老化。

5. 成本與產業化難度

• 問題：材料和工藝成本高，量產一致性難以控制。

• 具體難點：

• 超薄芯片加工、高精度貼裝設備依賴進口，初期投資大。

• 雙面散熱封裝需專用生產線，與傳統單面工藝不兼容。

二、解決思路與技術進展

1. 結構創新與封裝優化

• 方案：

• 嵌入式封裝設計：采用無基板（Substrate-free）結構，直接通過金屬化層連接芯片兩側散熱器（如英飛凌的.XT技術）。

• 柔性緩沖層：在芯片與基板間引入柔性高分子材料（如聚酰亞胺），緩解CTE失配應力。

• 案例：三菱電機通過“雙面直接水冷”設計，將熱阻降低30%。

2. 先進材料應用

• 方案：

• 高導熱界面材料：采用納米銀膏（導熱率>200 W/m·K）或石墨烯復合材料，替代傳統焊料。

• 高性能基板：使用氮化硅（Si3N4）陶瓷或活性金屬釬焊（AMB）基板，提升耐高溫和導熱性能。

• 進展：羅姆半導體開發的Cu-AMB基板，熱導率達380 W/m·K。

3. 工藝突破

• 方案：

• 低溫燒結技術：通過壓力輔助燒結（<200°C）實現高可靠性連接，減少熱損傷。

• 激光輔助鍵合：利用激光局部加熱，實現雙面同步焊接，提升工藝一致性。

• 案例：富士電機采用銀燒結技術，將功率循環壽命提升至傳統焊料的5倍。

4. 可靠性增強技術

• 方案：

• 多物理場仿真：通過COMSOL或ANSYS模擬熱-機械應力分布，優化結構設計。

• 加速老化測試：開發針對雙面散熱的溫度沖擊（-55°C~175°C）和功率循環（ΔTj>100K）測試標準。

• 進展：安森美通過仿真優化，將熱應力峰值降低40%。

5. 低成本量產路徑

• 方案：

• 晶圓級封裝（WLP）：在晶圓階段完成雙面金屬化和散熱層集成，減少后續封裝步驟。

• 國產化設備替代：推動高精度貼片機和激光焊接設備的國產化，降低設備成本。

• 案例：國內廠商斯達半導體已實現雙面散熱模塊的規模化生產。

三、未來發展趨勢

1. 集成化散熱：將散熱器與功率模塊一體化設計（如直接液冷集成），進一步降低熱阻。

2. 寬禁帶材料融合：SiC與IGBT混合封裝，利用SiC的高導熱性提升局部散熱能力。

3. 智能化監測：集成溫度/應變傳感器，實時監控器件健康狀態，實現預測性維護。

四、總結

雙面散熱IGBT的核心矛盾在于**“高效散熱需求”與“結構/工藝/成本限制”**之間的平衡。未來突破需依賴材料創新（如二維導熱材料）、工藝升級（如晶圓級封裝）和設計仿真協同優化。隨著新能源汽車和可再生能源對高功率密度器件的需求激增，雙面散熱技術有望在3-5年內實現成本下探和規模化應用。

IGBT功率器件芯片清洗劑選擇：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
