一、焊接殘留物的產生及成分

在芯片的焊接過程中，會使用到助焊劑、錫膏等焊接輔料。這些輔料在幫助實現良好焊接效果后，往往會留下殘留物。例如錫膏是由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分組成，助焊劑的成分也較為復雜。焊接完成后，這些物質會在芯片表面以及焊點周圍留存，這其中又以焊后熱改性生成物在所有污染物中占據主導地位。同時，在芯片的制程過程中，還可能沾染上其他污染物，例如操作人員的指印、汗液、角質，以及環境中的塵埃等，這些物質會與焊接殘留物一同附著在芯片上。

二、焊接殘留物對芯片封裝的影響

（一）電氣性能方面

1. 漏電與短路風險

• 助焊劑殘留中的離子型污染物、極性玷污物等可能會在芯片表面形成導電通路。例如在PCB（印刷電路板）上，如果有殘留的錫膏或助焊劑中的離子污染物存在，當電路處于工作狀態時，可能會導致電流泄漏到不應該導通的地方，從而產生漏電現象。在高密度的芯片封裝中，微小的漏電都可能引發芯片性能的不穩定和功能故障。而且，如果殘留物過多或者其導電性足夠強，還有可能直接造成電路短路。一旦短路發生，會使芯片局部甚至整個芯片面臨過大電流的沖擊，可能瞬間損壞芯片內部的電路結構，如晶體管、線路等組件。

2. 介質擊穿與絕緣電阻下降

• 離子型殘留物容易引發電遷移現象。電遷移是指在導體內部，由于電流的作用，金屬離子發生定向移動的現象。在芯片中，當存在焊接殘留物時，這種遺跡產生的離子會在電場的作用下遷移，可能會破壞芯片內不同介質層或部件之間的絕緣性能。例如在芯片的層間絕緣結構中，如果因為電遷移導致離子在絕緣層內積聚，會使絕緣層的絕緣性能下降，容易發生介質擊穿現象，這嚴重影響了芯片的可靠性與正常工作電壓范圍，可能導致芯片在正常工作電壓下就發生故障。

（二）熱性能方面

1. 熱阻增加問題

• 助焊劑留下的殘留物可能會覆蓋在芯片表面或者散熱通道上。比如在芯片的引腳與封裝外殼之間，如果有殘留物質，會像隔熱層一樣阻礙熱量的傳導。這在芯片工作過程中產生熱量時，容易導致熱量無法有效地散發出去，使得芯片局部溫度升高。因為芯片正常工作時溫度的穩定性對于其性能和壽命非常關鍵，局部溫度過高可能會影響芯片內部的電子遷移速度、晶體管的開關特性等，長期處于高溫環境，還會加速芯片內部材料的老化進程，減少芯片的使用壽命。

（三）外觀與可靠性方面

1. 外觀不良影響

• 焊接殘留物，特別是一些非極性污染物如松香等合成樹脂類物質，會影響芯片和封裝體的外觀。例如其可能使芯片表面看起來有污漬、模糊等現象。在一些對外觀質量要求較高的應用場景中，如消費電子類產品中的芯片封裝，外觀不良的芯片可能會導致產品整體外觀形象不佳，影響市場競爭力。

2. 腐蝕風險與可靠性降低

• 殘留物含有成分可能對芯片本身或者封裝材料產生腐蝕危害。例如，助焊劑中的某些化學物質在特定的環境條件下（如高濕度、高溫度或者存在其他化學物質時），可能會發生化學反應，從而腐蝕芯片的金屬引腳或者封裝外殼，導致封裝密封性下降，芯片與外界環境之間的隔離效果變差。這會進一步使得芯片容易受到外界有害物質的侵蝕，增加芯片出現故障的概率，降低芯片在整個使用周期內的可靠性。

三、不清洗芯片封裝前焊接殘留物的后果

（一）短期后果

1. 電路直接損壞

• 如果不清洗芯片封裝前的焊接殘留物，如前所述的短路風險，可能會在芯片加電瞬間或者很短時間內就對芯片內部電路產生破壞。電路中的某些關鍵部分，如很精細的集成電路線路、靈敏的晶體管等，會因為承受了不應該出現的高電壓、大電流而被燒毀或者出現不可逆的物理損傷，使得芯片無法正常啟動或者直接失效。

2. 性能異常

• 芯片可能出現各種性能方面的異常，如漏電問題會導致電路的實際功耗比設計值高，這可能反過來影響與芯片相連的其他電路組件，引發系統的電量消耗過快、電池續航能力下降等問題。還有可能影響數據傳輸的準確性，例如在數據高速傳輸線路中的芯片，如果因為焊接殘留物引起信號干擾等問題，會造成數據的誤碼、丟失等，使得芯片不能按照預定的功能準確工作。

• 從熱性能角度看，短期內不清理殘留物導致的局部高溫，會使芯片的散熱機制失效或者部分失效，芯片在短時間內就可能出現工作頻率下降以降低熱量產生（這是芯片的一種自我保護機制），從而影響整個包含該芯片系統的工作效率。

（二）長期后果

1. 可靠性與穩定性降低

• 隨著時間的推移，未清洗的焊接殘留物持續存在所引起的腐蝕問題會逐漸加劇。芯片的金屬部分會慢慢被腐蝕，導致芯片引腳接觸不良，封裝材料的密封性越來越差，使得芯片更容易受到外界因素（如濕氣、灰塵等）的影響，內部電路受潮、積灰等會進一步引發更多的故障。而且，長期的輕微漏電、局部高溫等問題會不斷累積對芯片內部材料和結構的損傷，使得芯片的可靠性大大降低，無法保證在正常的使用壽命內穩定工作。

2. 難以實現高級功能與性能衰退

• 在長期使用中，由于殘留物的影響，芯片會逐漸失去實現一些高級功能的能力。例如，在一些高精度的模擬芯片或者對信號完整性要求極高的數字芯片中，由于信號傳輸一直受到殘留物的干擾和傳輸線路絕緣性下降等問題的影響，芯片處理復雜信號或者實現高速運算等高級功能的性能會逐漸衰退甚至完全喪失。這對于那些依賴高性能芯片的設備如高端服務器、精密醫療設備等而言，可能會產生致命的影響，如導致設備的運行精度降低、數據處理錯誤等嚴重后果。

四、成功的芯片封裝清洗焊接殘留物案例

合明科技SIP系統級封裝清洗案例

1. 清洗劑與殘留物匹配性研究

• 合明科技在SIP系統級封裝清洗方面卓有成效。針對芯片焊接產生的各種焊劑或焊膏殘余物、污垢，會對焊接所用的焊膏和錫膏的可清洗性進行水基清洗劑的選型和匹配。在常規工藝條件或者特定工藝條件下進行測試，確保水基清洗劑能夠將焊劑和焊膏殘余物清除，從而達到所需的干凈度要求，特別關注芯片底部、器件底部殘留物的清除狀況，只有將microgap（微觀間隙）的殘留物清除才可真正實現殘留物的完全清除而達到干凈度的高要求。例如在POP、SIP、IGBT、PCBA等器件的清洗中，通過這種精心匹配清洗劑和針對殘留物特點的清洗方式，成功地實現了對焊接殘留物的徹底清除，確保了芯片封裝的質量和性能穩定，提高了半導體器件的品質和高可靠性。

五、芯片封裝清洗焊接殘留物的技術方法

（一）化學溶劑清洗

1. 溶劑選擇與原理

• 常用的化學溶劑包括酒精、異丙醇等有機溶劑。這些溶劑可以溶解部分焊接殘留物，特別是像松香之類的非極性有機物。其原理是基于化學溶劑和殘留物之間相似相溶原理，油漆類物質（如松香等樹脂成分）能較好地溶解在這些有機溶劑中。例如在清洗一些電子產品的芯片時，使用異丙醇可以有效去除殘留在芯片表面的松香助焊劑。

2. 清洗過程中的注意事項

• 在使用有機溶劑進行清洗時，需要在通風良好的環境中進行。因為有機溶劑大多具有揮發性，有些有機溶劑揮發產生的氣體如果在密閉空間積聚，可能會引起爆炸或者對操作人員健康產生危害。同時，對溶劑的操作要嚴格按照安全操作規范，避免火源等危險因素靠近清洗操作區域，避免清洗過程中有機溶劑濺到操作人員身上或者眼睛里。

（二）水基清洗劑清洗

1. 水基清洗劑的特點與優勢

• 水基清洗劑以水為溶劑，其中添加了一定的表面活性劑、助劑等成分。水基清洗劑具有對環境相對友好的特點，不容易像有機溶劑一樣產生易燃易爆的危險氣體。例如合明科技研發的中性水基清洗劑，其主要通過表面活性劑對焊接殘留的滲透和剝離作用，促使助焊劑或焊膏殘留從半導體器件表面脫落，溶解到溶劑或者水中，從而達到清洗目的。這種清洗劑能夠減少對芯片表面脆弱的功能材料（如鋁、銅、鉑、鎳等敏感金屬、油墨字符和特殊標簽等）的損傷。

2. 清洗參數的設定于控制

• 在使用水基清洗劑清洗芯片時，需要對清洗參數進行恰當的設定。如溫度、清洗劑濃度、清洗時間等參數都需要根據不同的芯片類型和焊接殘留物的情況進行調整。例如對于某些特殊的芯片封裝結構，可能需要較低的清洗溫度以避免對封裝材料造成影響；同時還要考慮水基清洗劑的清洗能力與殘留物的可清洗性之間的匹配程度，確保在預設的工藝條件下污垢能被清除干凈以達到首要的技術指標。

（三）超聲波清洗

1. 清洗原理及效果

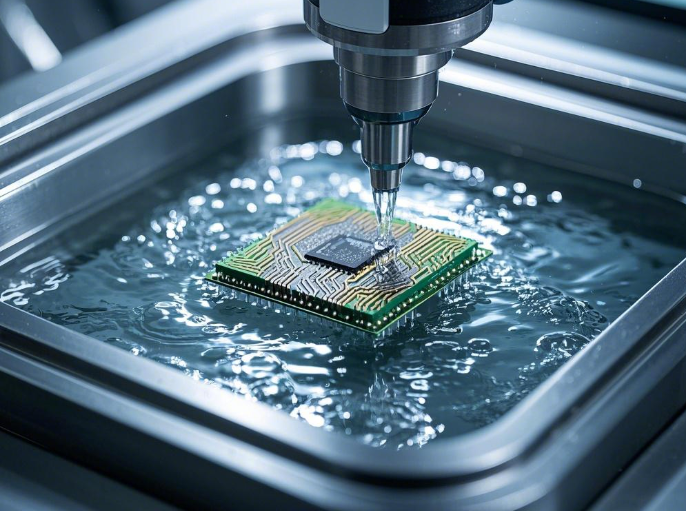

• 超聲波清洗是利用超聲波在液體中的空化作用。當超聲波在含有芯片的清洗液中傳播時，會產生大量微小的空化泡。這些空化泡在瞬間破裂時會產生局部高溫、高壓以及強烈的微射流沖擊作用。這種沖擊力可以把芯片表面非常微小的、難以清洗的焊接殘留物震落下來，達到對芯片高精密清洗的效果。例如在對倒裝芯片封裝底部清洗時，通過超聲波真空噴流裝置，可以對倒裝芯片進行超聲波真空噴流清洗，并且結合后續的化學噴洗或純水噴洗、除液風切處理、純水噴洗和烘干處理等步驟，可以使得清洗后的倒裝芯片與基板間的污染在200X電子顯微鏡下觀察沒有殘留，離子污染度小于0.4μgpercm2，清洗效果顯著，潔凈效果優良。

2. 可能存在的問題與限制

• 雖然超聲波清洗效果好，但也存在一些潛在問題。例如，如果超聲波功率過大或者清洗時間過長，可能會對芯片造成損傷，特別是對芯片的焊點或者內部結構松動等影響。而且對于一些表面安裝有易損組件（如細小脆弱的電極等）的芯片，超聲波的能量可能會破壞這些組件，所以在使用超聲波清洗時需要準確控制功率、時間等參數以避免對芯片造成不必要的損害。

六、芯片封裝清洗焊接殘留物的行業標準

（一）助焊劑殘留量標準

1. IPC - J - STD - 001E標準

• 在IPC - J - STD - 001E標準中，對助焊劑殘留三級標準規定40μg/cm2。這一標準有助于確定芯片封裝過程中助焊劑殘留量的可接受程度。不同等級的標準適應于不同的電子產品應用場景，對于一些高端、對可靠性要求極高的芯片封裝（如航空航天、高端醫療設備中的芯片），往往需要更嚴格的助焊劑殘留控制接近更低的數值；而一些普通消費類電子產品可能在滿足40μg/cm2標準下就能保證正常的使用和一定的可靠性。

2. 離子污染物含量標準

• 根據行業內部分標準規定，如對于離子污染物含量三級標準規定≤1.5（Nacl）μg/cm2，萃取溶液電阻率2×10?Ω·cm。常用的離子污染物要求大約≤0.2（Nacl）μg/cm2。這些離子污染物含量的標準是基于離子污染物對芯片電氣性能影響（如前面提到的漏電、介質擊穿等方面的影響）而制定的。嚴格控制離子污染物含量可以保證芯片封裝后的電氣絕緣性能、信號傳輸準確性等重要指標，確保芯片能夠在預期的工作環境下穩定可靠地工作。
