半導體封裝的演變歷程

半導體封裝技術是現代電子工程中不可或缺的一環，它不僅對半導體芯片提供了物理保護，而且實現了電子信號的高效傳輸。隨著半導體技術的迅速發展，封裝技術也經歷了幾個重要的階段。以下是半導體封裝技術的主要演變歷程：

早期基礎封裝（1950年代至1980年代）

在1950年代，半導體芯片封裝主要采用雙面線性封裝（DIP）技術。這種封裝方式簡單，便于手工操作，但隨著電子產品的復雜性和集成度的提高，DIP封裝逐漸無法滿足需求。到了1980年代，表面安裝技術（SMT）開始普及，這標志著封裝技術從引腳插入式封裝向表面貼裝型封裝的重大轉變。表面貼裝型封裝顯著提高了印刷電路板上的組裝密度，為后續的封裝技術發展奠定了基礎。

中期發展（1990年代至2000年代）

進入1990年代，球形矩陣封裝（BGA）的出現滿足了市場對高引腳數的需求，進一步改善了半導體器件的性能。BGA封裝通過球狀引腳排列，實現了更高的引腳密度和更好的電氣性能。此外，這一時期還出現了芯片級封裝（CSP）和多芯片模塊（MCM）等高級封裝形式。CSP封裝通過將封裝面積減到最小，實現了高密度、小巧、扁薄的設計，特別適用于掌上型消費類電子裝置。MCM則通過將多個高集成度芯片集成在一個封裝中，提高了封裝密度和電性能，縮小了封裝體積。

現代先進封裝（2010年代至今）

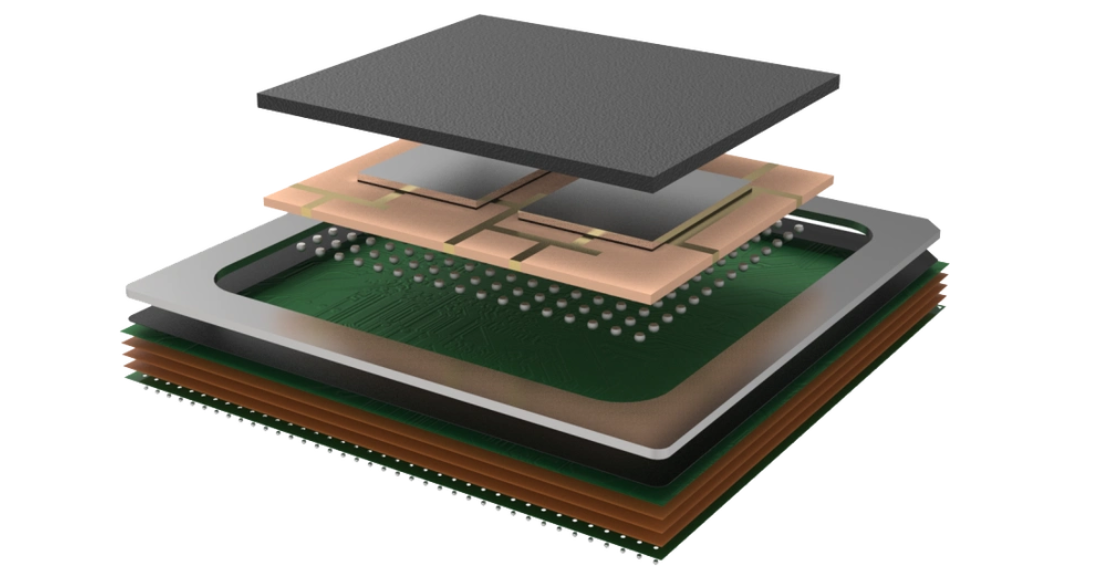

近年來，半導體封裝技術繼續向更高密度、更小尺寸和更高性能的方向發展。扇入型晶圓級芯片尺寸封裝（Fan-In WLCSP）和扇出型晶圓級封裝（Fan-Out WLP）等新型封裝技術應運而生。這些技術通過在晶圓級別進行封裝，進一步優化了生產工藝，降低了成本，并提高了集成度。此外，系統級封裝（SIP）和異構集成封裝等新興技術也在不斷發展，旨在實現更復雜的功能和更高的性能。

總結

半導體封裝技術從最初的DIP封裝，經過SMT、BGA、CSP等發展階段，到現在包括WLCSP、SIP在內的先進封裝技術，一直在朝著更高密度、更小尺寸、更高性能的方向不斷演進。每一次技術革新都推動了電子產品的進步，滿足了市場對更高性能和更小尺寸電子產品的需求。隨著半導體技術的持續發展，封裝技術也將不斷創新，為未來的電子設備提供更強大的支持。

半導體封裝清洗劑W3100介紹：

半導體封裝清洗劑W3100是合明科技開發具有創新型的中性水基清洗劑，專門設計用于浸沒式的清洗工藝。適用于清洗去除半導體電子器件上的助焊劑殘留物，如引線框架、分立器件、功率模塊、倒裝芯片、攝像頭模組等。本品是PH中性的水基清洗劑，因此具有良好的材料兼容性。

半導體封裝清洗劑W3100的產品特點：

1、本品可以用去離子水稀釋后使用，稀釋后為均勻單相液，應用過程簡單方便。

2、產品PH值呈中性，對鋁、銅、鎳、塑料、標簽等敏感材料上顯示出極好的材料兼容性。

3、不含鹵素，材料環保；氣味清淡，使用液無閃點，使用安全，不需要額外的防爆措施。

4、由于PH中性，減輕污水處理難度。

半導體封裝清洗劑W3100的適用工藝：

水基清洗劑W3100適用于浸沒式的清洗工藝。

半導體封裝清洗劑W3100產品應用：

水基清洗劑W3100是合明科技開發具有創新型的中性水基清洗劑，適用于清洗去除半導體電子器件上的助焊劑殘留物，如引線框架清洗、分立器件清洗、功率模塊清洗、倒裝芯片清洗、攝像頭模組清洗等。本產品PH值呈中性，對鋁、銅、鎳、塑料、標簽等敏感材料上顯示出極好的材料兼容性。
