倒裝芯片中錫球的制作工藝與倒裝芯片清洗劑介紹

倒裝芯片（Flip chip）是一種無引腳結構，一般含有電路單元。設計用于通過適當數量的位于其面上的錫球，在電氣上和機械上連接于電路。今天合明科技小編跟大家一起了解一下倒裝芯片中錫球的制作工藝與倒裝芯片清洗劑相關知識介紹，在這之前我們先來聊聊倒裝芯片中錫球的作用？倒裝芯片中錫球的作用：

錫球，英文名稱solder ball，是倒裝工序中十分重要的部件，主要的作用有:

1、導電作用，用于連接芯片的焊盤和封裝的基板，從而實現芯片與外部之間的信號傳輸。

2、散熱作用，將芯片工作過程中產生的熱量傳導至基板。

3、支撐作用。

倒裝芯片中錫球的制作工藝：

倒裝芯片中錫球的制作一般有三種方法：絲網印刷，激光植球，電鍍。

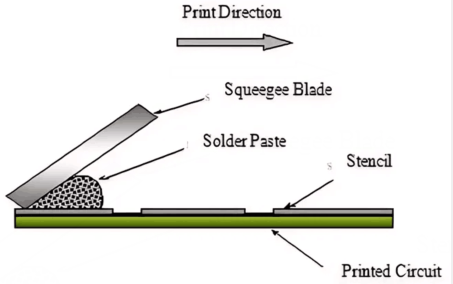

1、絲網印刷

將錫膏通過鋼網模板印刷到基板焊盤上，回流焊加熱錫膏至熔融狀態，在表面張力作用下形成球形。

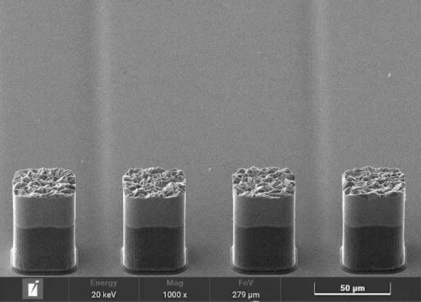

2、電鍍錫球

使用電鍍工藝在開口位置沉積錫銀合金（Sn-Ag），形成凸點。此時的凸點未經回流并不是球形的。

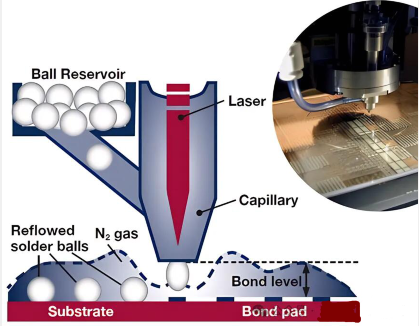

3、激光植球

購買已經做好的錫球，將錫球儲存于機臺中，通過N?將錫球輸送到焊盤的指定位置，再用激光對錫球進行加熱，錫球冷卻后即芯片牢牢結合。

倒裝芯片清洗劑W3100介紹

倒裝芯片清洗劑W3100是合明科技開發具有創新型的中性水基清洗劑，專門設計用于浸沒式的清洗工藝。適用于清洗去除半導體電子器件上的助焊劑殘留物，如引線框架、分立器件、功率模塊、倒裝芯片、攝像頭模組等。本品是PH中性的水基清洗劑，因此具有良好的材料兼容性。

倒裝芯片清洗劑W3100的產品特點：

1、本品可以用去離子水稀釋后使用，稀釋后為均勻單相液，應用過程簡單方便。

2、產品PH值呈中性，對鋁、銅、鎳、塑料、標簽等敏感材料上顯示出極好的材料兼容性。

3、不含鹵素，材料環保；氣味清淡，使用液無閃點，使用安全，不需要額外的防爆措施。

4、由于 PH 中性，減輕污水處理難度。

倒裝芯片清洗劑W3100的適用工藝：

水基清洗劑W3100適用于浸沒式的清洗工藝。

倒裝芯片清洗劑W3100產品應用：

水基清洗劑W3100是合明科技開發具有創新型的中性水基清洗劑，適用于清洗去除半導體電子器件上的助焊劑殘留物，如引線框架清洗、分立器件清洗、功率模塊清洗、倒裝芯片清洗、攝像頭模組清洗等。本產品PH值呈中性，對鋁、銅、鎳、塑料、標簽等敏感材料上顯示出極好的材料兼容性。

具體應用效果如下列表中所列：
