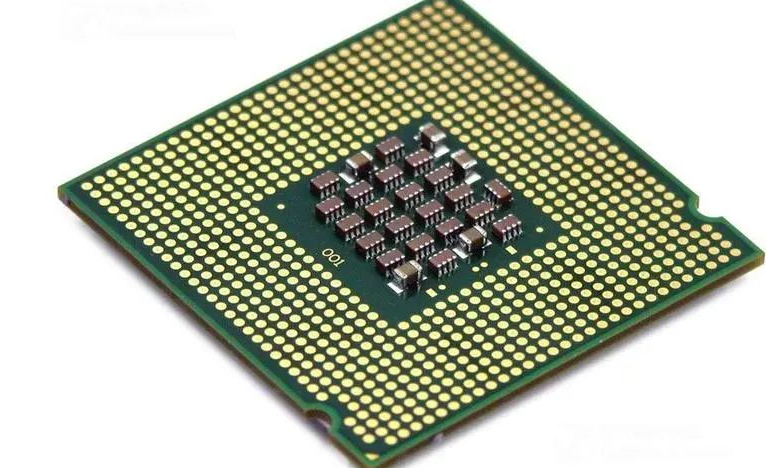

Flip Chip技術的定義

Flip Chip（倒裝芯片）技術是半導體行業中一種重要的封裝方法。它與傳統的封裝技術有所不同，在這種技術中，芯片的結構和I/O端（輸入/輸出端）方向朝下，芯片通過在I/O pad（焊盤）上沉積錫鉛球等方式形成凸塊（bump），然后將裸芯片翻轉過來使凸塊與基板直接連接，從而實現芯片與外部電路的連接。這種連接方式區別于wire bonding（引線鍵合）等傳統的互連方式，由于I/O引出端分布于整個芯片表面，所以在封裝密度和處理速度上能得到很大程度的提升，可達到3000個/cm2，是目前高密度集成封裝的主要形式之一，主要應用于高性能的CPU、GPU、FPGA、DSP等器件中 。

Flip Chip技術的原理

倒裝芯片封裝技術一般是采用平面工藝在集成電路芯片的I/O端制作無鉛焊點，將芯片上的焊點與基板上的焊盤進行對位、貼裝，然后使用焊料回流工藝在芯片和基板焊盤間形成焊球，再在芯片與基板間的空隙中填充底部填充膠，最終實現芯片與基板間的電、熱和機械連接。倒裝芯片連接有三種主要類型：C4（Controlled Collapse Chip Connection）、DCA（Direct chip attach）和FCAA（Flip chip Adhesive Attachment）。其中C4是類似超細間距BGA（Ball Grid Array，球柵陣列）的一種形式，與硅片連接的焊球陣列一般的間距為0.23mm、0.254mm等。以C4技術為例，它是通過高Pb含量的焊料凸點將芯片上的可潤濕金屬焊盤與基板上的焊盤相連，C4焊球可以滿足具有更細密焊盤的芯片的倒裝焊要求。并且隨著技術發展，芯片凸點發展為焊料凸點、金屬柱狀凸點以及柔性聚合物凸點等多種形式，鍵合方法包含回流焊和熱壓鍵合等 。

Flip Chip技術的應用領域

Flip Chip技術在眾多領域有著廣泛的應用。在電子計算機領域，高性能的CPU、GPU等采用Flip Chip技術，能夠提高芯片的運算速度和處理能力。例如在一些高端服務器的處理器中，Flip Chip技術有助于提升數據處理的效率，滿足大規模數據運算的需求。在通信領域，像FPGA（現場可編程門陣列）等芯片使用Flip Chip技術，可以提高信號處理速度和通信設備的整體性能，保障通信的穩定性和高效性。在消費電子方面，如智能手機、平板電腦等設備中的一些關鍵芯片也開始應用Flip Chip技術，有助于實現設備的小型化、高性能化，提升用戶體驗。此外，在汽車電子領域，隨著汽車智能化程度的不斷提高，Flip Chip技術也被應用于汽車的控制系統、娛樂系統等芯片封裝中，以滿足汽車在復雜環境下的可靠性和高性能要求。在工業控制領域，DSP（數字信號處理器）等芯片采用Flip Chip技術，有助于提高工業自動化設備的控制精度和響應速度等 。

Flip Chip技術的發展歷程

Flip Chip技術起源于1960年代，是由IBM開發的技術。IBM最早在大型主機上研發出倒裝焊技術，最早的應用是在陶瓷基板上的固態邏輯電路，IBM生產的第一代FC芯片為具有三個端口的晶體管產品。由于倒裝焊比其它球柵陣列封裝（BGA）技術在與基板或襯底的互連形式要方便得多，隨著電子器件體積的不斷減小以及I/O密度的不斷增加，1970年，IBM公司將FC技術發展為應用在集成電路（Integrated Circuits，IC）中的可控塌陷芯片連接技術（Controlled - collapse Chip Connection），即C4技術。隨著時間的推移，FC技術不斷發展，芯片凸點發展為焊料凸點、金屬柱狀凸點以及柔性聚合物凸點等多種形式，鍵合方法包含回流焊和熱壓鍵合等。目前倒裝焊技術已經被普遍應用在處理器封裝，成為當前的主流封裝技術。并且借助市場對該技術的推動，封裝廠一般提供8寸/12寸的晶圓探針測試、凸點生長、組裝以及最終測試的完整服務。從全球范圍來看，隨著倒裝技術的成熟應用，目前全世界的倒裝芯片消耗量超過年60萬片，且以約50%的速度增長，3%的晶圓封裝用于倒裝芯片凸點技術，幾年后可望超過20% 。

Flip Chip技術的優缺點

優點

·         高封裝密度：Flip Chip技術的I/O引出端分布于整個芯片表面，相比傳統封裝技術，其封裝密度可大幅提高，能夠在更小的空間內集成更多的功能，這對于現代電子產品不斷追求小型化和多功能化的趨勢非常重要。例如在智能手機這種對空間要求極為苛刻的設備中，Flip Chip技術可以讓更多的芯片功能集成在有限的空間內，有助于實現手機的輕薄化設計 。

·         良好的電氣性能：芯片倒裝焊減少了傳統引線的寄生電容，有利于提高頻率、改善熱特性。較低的寄生電容可以減少信號傳輸延遲，提高信號傳輸的速度和準確性，這在高速數字電路和高頻通信電路中尤為關鍵。同時，較好的熱特性有助于芯片在高負荷工作狀態下的散熱，提高芯片的穩定性和可靠性 。

·         封裝與晶片尺寸相當：這種技術能夠使封裝尺寸接近芯片本身的尺寸，減少了封裝所占用的額外空間，進一步滿足了小型化的需求，并且在一定程度上降低了成本，因為減少了不必要的封裝材料和空間占用 。

·         成本低且便攜：Flip Chip技術在大規模生產時，由于其結構和工藝的特點，可以降低生產成本。同時，其封裝后的芯片具有較好的便攜性，適合應用于各種便攜式電子設備中，如筆記本電腦、平板電腦等 。

缺點

·         芯片裸露問題：采用Flip Chip技術的芯片相對裸露，缺乏足夠的物理保護，在一些惡劣的使用環境或者受到外力沖擊時，芯片容易受到損壞，這就對使用環境和設備的物理防護提出了更高的要求 。

·         二次封裝需求：通常還需要進行二次封裝，這增加了封裝的復雜性和成本。二次封裝的設計和工藝需要額外的考慮和投入，包括對封裝材料、工藝參數等的選擇和優化，以確保芯片在二次封裝后能夠滿足各種性能和可靠性要求 。

·         二次布線設計復雜：在Flip Chip技術中，二次布線的設計較為復雜。需要精確規劃芯片與基板之間的電路連接，考慮信號傳輸的完整性、電磁兼容性等多方面因素，這對設計人員的技術水平和設計經驗要求較高，并且設計過程中可能會遇到信號干擾、布線空間不足等問題，需要花費更多的時間和精力來解決 。

   Flip Chip先進芯片封裝清洗介紹

·         ·         合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

·         ·         水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

·         ·         污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

·         ·         這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

·         ·         合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。
