SiP 技術的核心優勢

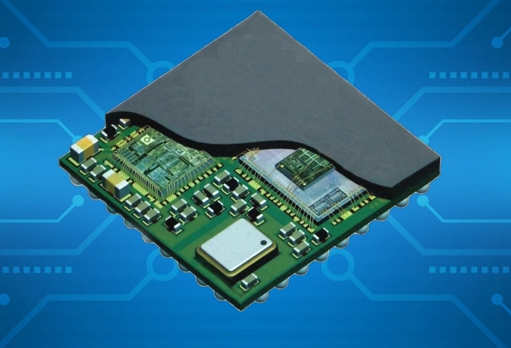

 SiP技術的概念雖新，但其發展歷史卻可追溯到半導體行業的早期。20世紀80年代，隨著多芯片模塊（MCM）和混合集成電路（HIC）的興起，SiP的雛形開始顯現。這些技術通過將多個芯片封裝在一起，旨在減少信號傳輸距離、降低成本并提高系統性能。

SiP 技術的核心優勢主要體現在以下幾個方面：

一、降本增效

SiP 技術能夠?qū)⒉煌δ艿穆阈酒ㄟ^整合封裝的方式，形成一個集多種功能于一體的芯片組，有效地突破了 SoC 在整合芯片途徑中的限制，大幅降低了設計端和制造端成本。例如，實現同樣的功能，SiP 只需要 SoC 研發時間的 10-20%，成本的 10-15%左右，并且更容易取得成功。

二、提高靈活性

SiP 技術使得今后芯片整合擁有了客制化的靈活性，允許設計師將來自不同制造商的最佳芯片組合在一起，實現定制化的解決方案。這種靈活性使得 SiP 能夠適應多樣化的市場需求，為不同的應用場景提供優化的解決方案。

三、優化系統性能

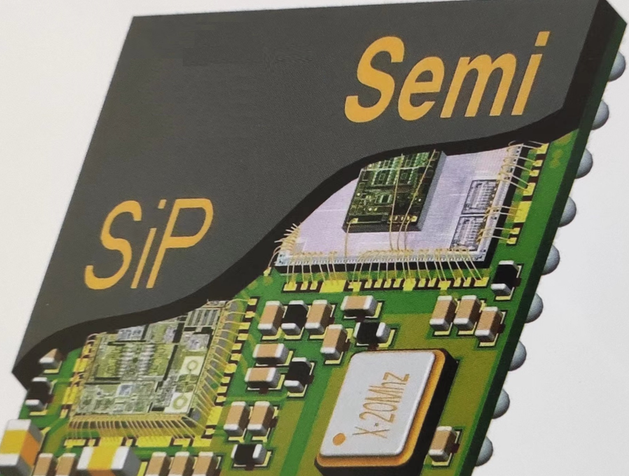

SiP 技術可以使多個封裝合而為一，可使總的焊點大為減少，也可以顯著減小封裝體積、重量，縮短元件的連接路線，從而使電性能得以提高。同時，SiP 封裝采用一個封裝體實現了一個系統目標產品的全部互連以及功能和性能參數，可同時利用引線鍵合與倒裝焊互連以及其他 IC 芯片直接內連技術。

四、實現小型化

通過將多個組件集成到一個封裝中，SiP 可以顯著減少電路板上所需的空間，大大縮小了封裝體積。這對于現代電子產品追求輕薄化和小型化的趨勢具有重要意義。

五、降低功耗

緊密集成的組件可以減少功耗，特別是在移動和便攜式設備中，有助于延長設備的電池續航時間。

六、提供系統級連接

SiP 封裝可提供低功耗和低噪音的系統級連接，在較高的頻率下工作可獲得幾乎與 SOC 相等的匯流排寬度。

SiP系統級封裝芯片清洗：

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。

綜上所述，SiP 技術的核心優勢在于其能夠在降低成本、提高靈活性、優化性能、實現小型化、降低功耗和提供優質連接等方面為電子系統的設計和制造帶來顯著的改進和提升。
