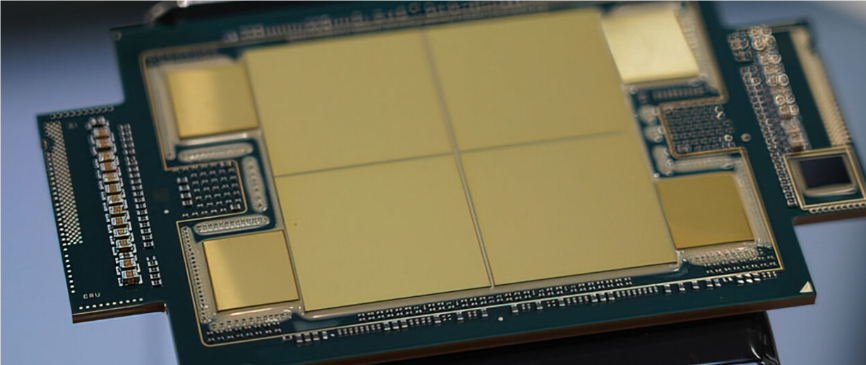

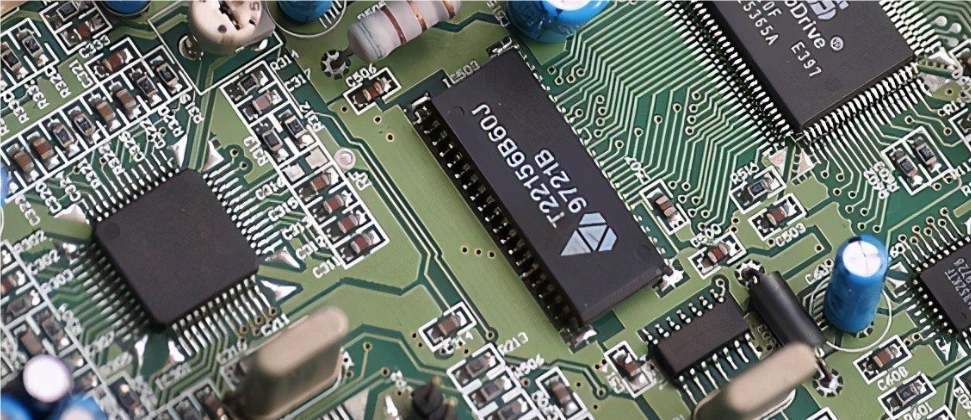

芯片封裝的作用

芯片封裝在現代集成電路制造中扮演著至關重要的角色。它的主要作用包括以下幾個方面：

保護芯片

封裝提供了物理保護，防止芯片受到外部環境的危害，比如物理沖擊、靜電放電、濕氣和灰塵。封裝還能確保芯片在各種嚴酷環境下保持穩定的工作狀態，比如極端溫度和濕度條件。

支撐與連接

封裝不僅支撐芯片，使其固定以便于電路連接，而且還形成了整個器件的外形，有助于保護器件不受損壞。此外，封裝通過引腳將芯片的電極與外部電路連接起來，實現有效的電氣通信。

散熱增強

在半導體產品工作時產生的熱量如果不及時散去，會影響芯片的性能甚至造成損壞。封裝設計有散熱功能，可以通過外殼有效地導出熱量，確保芯片能夠在適宜的溫度下運行。

提高可靠性

封裝保證了芯片在不同環境下的可靠性，因為原始的芯片一旦離開特定的生存環境后很容易受損。封裝工藝的選擇直接影響到芯片的工作壽命。

標識與追溯

封裝上通常有關于芯片型號、制造商、批次號等信息標識，這有助于識別和追蹤芯片的來源和規格。

面臨的挑戰

盡管芯片封裝有許多重要作用，但在制造過程中也面臨著一些技術挑戰：

材料選擇與配比

選擇合適的封裝材料至關重要，需要考慮到材料的熱穩定性、機械強度、化學穩定性以及流變性等因素。同時，材料與芯片之間不能發生任何化學或物理反應，以免損壞或改變芯片的性質。

熱管理

封裝材料、芯片和連接導線必須能夠有效地分散熱量，防止封裝內部過熱，從而影響芯片的性能和可靠性。設計必須確保封裝結構有助于熱量迅速傳遞出去。

封裝應力

封裝過程中，由于溫度變化和材料收縮，可能會在封裝內部產生應力，這可能導致芯片的物理變形甚至產生微裂紋。解決這個問題需要優化封裝材料的性質和成型工藝。

連接導線的挑戰

連接導線必須在封裝內部保持完整，并確保與芯片的良好連接。導線的位置和形狀必須精確，不能受到任何形式的損壞或位移。此外，連接導線和封裝材料之間不能發生不良的化學反應。

微小氣泡的形成

在封裝成型過程中，微小的氣泡可能被困在封裝內部，這些氣泡可能導致電介質的分解，降低封裝的性能。為了避免這種情況，必須確保封裝成型過程中沒有氣體進入，并優化封裝材料的性質。

質量控制和檢測

封裝的質量直接影響芯片的性能和可靠性。因此，對封裝進行嚴格的質量控制和檢測至關重要。

封裝的尺寸和形狀

隨著芯片技術的發展，封裝的尺寸和形狀也在不斷變化，越來越小，越來越薄。這為封裝成型工藝帶來了新的挑戰，需要更高的精度和更復雜的技術來確保封裝的質量。

綜上所述，芯片封裝在保護芯片、提高其可靠性和功能性方面發揮著關鍵作用。然而，制造高質量的封裝也面臨著多方面的技術和質量控制挑戰。克服這些挑戰對于提高芯片的性能和可靠性至關重要。

芯片封裝清洗介紹

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
