QFP封裝工藝與應用解析和QFP封裝芯片清洗劑介紹

合明科技 ?? 1712 Tags:QFP封裝芯片清洗劑芯片清洗劑

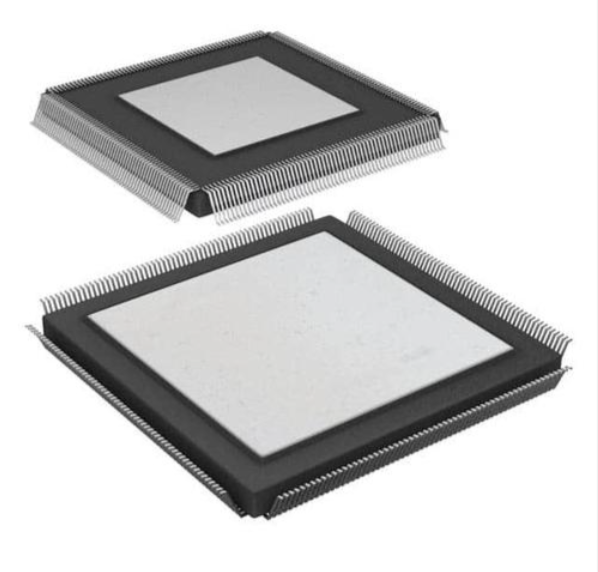

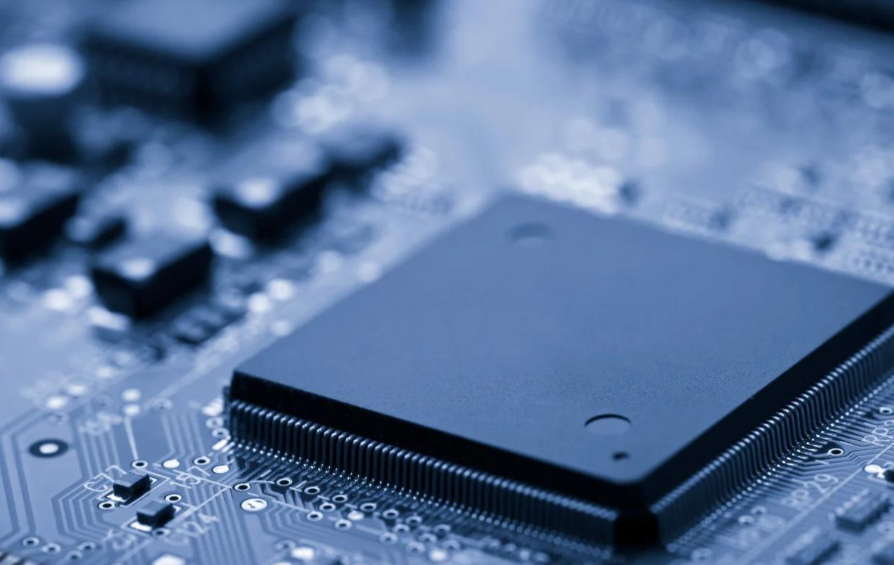

QFP封裝工藝全流程解析

QFP(Quad Flat Package)封裝作為表面貼裝技術的重要形式,其工藝流程需通過多步驟精密操作實現器件與基板的可靠連接,具體包括以下階段:


1. 基板預處理與焊膏印刷

  • 基板準備:基板需符合設計尺寸要求,并經過清潔和表面處理(如去除氧化物、增加粗糙度),確保焊接界面的良好結合性。

  • 焊膏印刷:采用鋼網印刷技術在基板引腳位置涂布焊膏,形成均勻薄膜。焊膏成分(如錫鉛合金或無鉛材料)需匹配后續焊接工藝,厚度通??刂圃?0-200μm。

2. 器件貼裝與焊接

  • 高精度貼裝:通過自動化貼片機(如視覺定位系統)將QFP器件精準放置于焊膏區域,貼裝誤差需控制在±0.05mm以內,確保引腳與焊膏完全對齊。

  • 焊接工藝:主流技術包括熱風回流焊(適用于細間距引腳)和波峰焊(適用于批量生產)。回流焊通過逐步升溫(預熱→熔融→冷卻)使焊膏固化,形成金屬間化合物連接;波峰焊則通過熔融焊料波浸潤引腳,適用于引腳間距≥0.65mm的場景。

3. 后處理與質量檢測

  • 清洗與去殘:焊接后需通過超聲波清洗或溶劑清洗去除助焊劑殘留,避免腐蝕引腳或影響電性能。

  • 檢測與測試:采用X射線檢測(檢測焊點內部空洞)、AOI光學檢測(檢查引腳橋連或偏移)及功能測試(驗證電氣性能),合格率需達到99.5%以上。

4. 封裝與成品交付

  • 二次封裝(可選):對敏感場景(如潮濕環境)的器件進行塑封或陶瓷封裝,增強機械保護。

  • 切腳成型:通過模具將引腳修剪為標準長度(如1.27mm或2.54mm),并彎折成特定形狀(如J型或L型),適配不同PCB安裝需求。

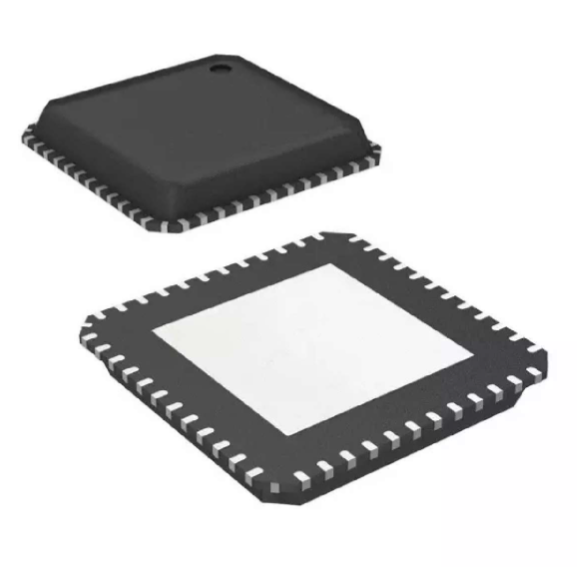

QFP封裝市場核心應用領域

QFP憑借高引腳密度(最高達500+引腳)、小型化(厚度可低至1.0mm)及可靠性優勢,廣泛滲透于以下場景:

1. 消費電子與計算機硬件

  • 應用案例:智能手機處理器、平板電腦主控芯片、筆記本電腦南橋芯片。例如,采用LQFP(低引腳間距)封裝的MCU(微控制器)可集成更多I/O接口,滿足多傳感器數據處理需求。

  • 市場占比:消費電子占QFP總需求的42%,2023年全球市場規模超80億美元。

2. 通信設備與工業控制

  • 通信領域:5G基站射頻模塊、光通信 transceiver,QFP的表面貼裝特性可減少PCB面積30%以上。

  • 工業控制:PLC(可編程邏輯控制器)、伺服電機驅動芯片,其-40℃~125℃的工作溫度范圍適配工業環境。

3. 汽車電子與醫療設備

  • 汽車場景:車身控制模塊(BCM)、車載信息娛樂系統,QFP的無鉛焊接工藝符合RoHS標準,且抗振動性能優于BGA封裝。

  • 醫療設備:超聲儀器信號處理芯片、便攜式監測設備,其高可靠性(MTBF>10萬小時)滿足醫療認證要求。

4. 新興領域拓展

  • 物聯網(IoT):低功耗傳感器節點,采用TQFP(薄型封裝)可降低設備厚度至2mm以下。

  • AI邊緣計算:邊緣AI芯片(如FPGA)通過QFP封裝實現快速散熱,熱導率可達0.8W/(m·K),支持持續高負載運行。

QFP封裝技術趨勢與挑戰

當前QFP工藝正朝著超細間距(0.3mm以下)、無鉛化(歐盟CE認證驅動)及集成化(與SiP封裝結合)方向發展,但面臨BGA、CSP等新型封裝的競爭壓力。未來需通過材料創新(如納米焊膏)和工藝優化(如激光焊接)提升競爭力,鞏固在中高引腳密度場景的市場地位。


QFP封裝芯片清洗劑選擇:

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要,一旦選定,就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種,可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣,通電后發生電化學遷移,形成樹枝狀結構體,造成低電阻通路,破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層,在PCB板表層下生長枝晶。除了離子型和非離子型污染物,還有粒狀污染物,例如焊料球、焊料槽內的浮點、灰塵、塵埃等,這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物,到底哪些才是最備受關注的呢?助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中,它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分,焊后必然存在熱改性生成物,這些物質在所有污染物中的占據主導,從產品失效情況來而言,焊后殘余物是影響產品質量最主要的影響因素,離子型殘留物易引起電遷移使絕緣電阻下降,松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大,嚴重者導致開路失效,因此焊后必須進行嚴格的清洗,才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術,滿足芯片封裝工藝制程清洗的高難度技術要求,打破國外廠商在行業中的壟斷地位,為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。
