芯片制造流程簡介

發布日期:2023-06-25 發布者:合明科技 瀏覽次數:6101

芯片制造流程簡介

芯片是人類工業發展的結晶之一,每一顆的芯片的誕生都經歷了數百步甚至上千步的工藝流程,包含著無數科學家、工程師、產業工人的辛勤汗水和智慧。今年來美國對大陸芯片產業無所不用其極地封鎖,倒逼著大陸建立獨立自主的芯片制造產業。然而,作為難度最大的工業品之一,芯片的制造絕非易事,“路漫漫其修遠兮,吾將上下而求索”,希望大陸早日能突破技術和工程上的障礙,實現全產業鏈的芯片制造自主化。

與芯片有關的企業一般可以分成三類。一種是集設計、制造、封裝和市場銷售為一體的公司,稱為集成器件制造商,英文名為IDM(如英特爾);一種是為其他芯片供應商制造電路芯片,稱為Foundry(如臺積電);還有一種是做設計和晶圓市場的公司,稱為Fabless(如蘋果)。

芯片制造可以分為以下五個階段:

1、材料準備

開采半導體材料并根據半導體標準進行提純。

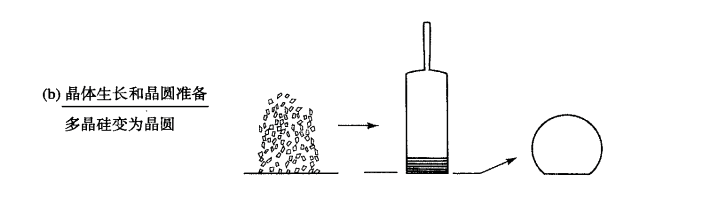

2、晶體生長和晶圓準備

材料首先形成帶有特殊電子和結構參數的晶體,然后被切割成薄片(稱為晶圓,英文名wafer)。

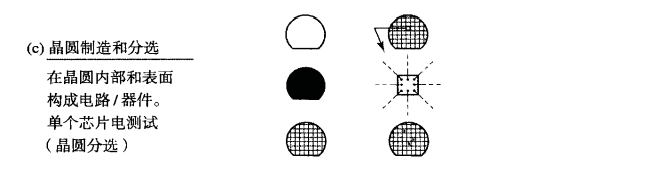

3、晶圓制造和分選

在晶圓表面通過光刻工藝等形成器件或集成電路,并且通過電測來檢測是否符合客戶的要求。

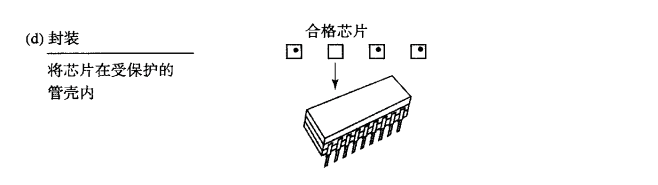

4、封裝

封裝是通過一系列的過程把晶圓上的芯片分割開,然后將它們封裝起來。封裝起到保護芯片免于污染和外來傷害的作用,并提供堅固耐用的電氣引腳以和電路板或電子產品相連。

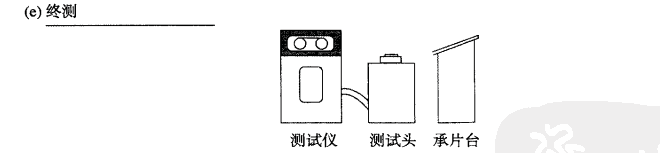

5、終測

為與客戶規范要求一致進行最終測試。


以上是關于芯片制造五個過程的相關內容了,希望能對您有所幫助!

想要了解關于芯片半導體清洗的相關內容,請訪問我們的“半導體清洗劑”專題了解相關產品與應用 !

合明科技是一家電子水基清洗劑 環保清洗劑生產廠家,其產品覆蓋電子加工過程整個領域。歡迎使用合明科技水基清洗劑產品!
