制造一顆芯片究竟需要多長時間?

發布日期:2023-07-17 發布者:合明科技 瀏覽次數:9069

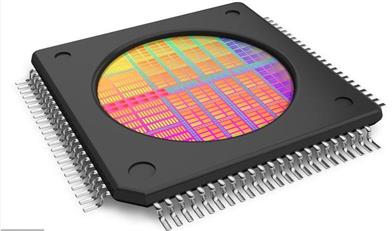

制造一顆芯片究竟需要多長時間?

如果從零開始制造一顆芯片需要多長時間呢?

今天小編給大家科普一下制造一顆芯片究竟需要多長時間,希望能對您有所幫助!


整個芯片制造的流程可以分為三大步驟:

首先是設計環節,如果要做一個全新的設計,從一張白紙開始,那么通常完成一個芯片設計需要1-3年甚至更長的時間。

以蘋果第一款自研芯片M1為例,根據蘋果芯片研發主管Johny Srouji透露,M1的研發時間有3-4年的時間。

如果只是修改現有設計,那么時間就會短得多,可能只需要一兩個月就能完成。


接著就開始正式制造芯片了:

芯片制造主要可以分七個步驟:

1、我們先將一層薄薄的非導電二氧化硅生長或沉積在晶圓的表面上。

2、硅晶圓在光刻前,要先涂上一種叫光刻膠的光敏材料,然后將硅晶圓放入光刻機內。

3、使用包含所需圖案的遮照將晶圓暴露在光線下,在光束的照射下,光罩的圖案就會印刻到光刻膠的涂層上。

4、圖案確認準確無誤后,就可以把晶圓從光刻機里面拿出來進行烘烤和顯影,讓整個圖案固定住。然后再洗去多余光刻膠,讓部分涂層留出空白部分就行。

5、通過使用芯片清洗劑從表面去除那層薄硅層。最后將多余的部分去掉,形成我們需要的3D電路圖案。

6、這個步驟就是在洗去多余的光刻膠之前,需要使用離子轟擊硅晶圓從而改變其導電性,在洗去多余的光刻膠后,就會漏出受影響和未受影響的圖案。

7、芯片制造最后一步,開始切割晶圓。晶圓被切割成小方塊,稱為“模具”。每個模具包含數百個晶體管,再對模具進行測試并切成單個芯片,然后將芯片進行最后的封裝。

在整個芯片的制造過程中,除了每一個步驟都要力求精準之外,有一些重要的步驟也需要不斷重復來獲得,其中從薄膜沉積到去除光刻膠,整個流程為晶圓片覆蓋上一層團,這個流程就需要不斷重復100多次,制造芯片需要數十個流程,一般來說每天很難完成多個流程。

平均而言,制造過程可能需要幾周到幾個月的時間,具體取決于所生產半導體器件的具體要求。


制造成品半導體晶片的周期,平均需要12周,但往往高級的工藝可能需要14-20周。另外芯片制造過程還要不斷的測試和完善,那么就大約需要24周。

然后,一旦制造過程完成,硅片上的半導體需要經歷另一個生產階段,即后端組裝、測試和封裝,然后芯片才能最終確定并準備交付給客戶,封裝可能需要額外的6周才能完成。因此,從客戶下單到收到最終產品總共可能需要26周。

芯片制造是一項資本和研發密集型的工藝,甚至可以稱得上是人類最復雜的工程。僅半導體晶圓的整體制造就可能有上千個工藝步驟(取決于工藝的復雜性)。每個過程還涉及到各種高度復雜的軟件工具和機器。


以上是關于制造一顆芯片需要多長時間的相關內容了,希望能對您有所幫助!

想要了解關于芯片半導體清洗的相關內容,請訪問我們的“半導體封測清洗”專題了解相關產品與應用 !

合明科技是一家電子水基清洗劑 環保清洗劑生產廠家,其產品覆蓋電子加工過程整個領域。歡迎使用合明科技水基清洗劑產品!
