PCB電路板生產工藝流程第三步沉銅
PCB電路板生產工藝流程第三步沉銅
前面我們介紹了PCB電路板生產工藝全部流程，我們知道PCB電路板生產工藝流程是非常復雜的，PCB單雙面板生產工藝流程就需要13個步驟，PCB多層板生產工藝流程則需要17個步驟。
上篇文章我們介紹了PCB電路板生產工藝第二步流程鉆孔，今天我們給大家介紹PCB電路板生產工藝流程第三步沉銅，希望能對您有所幫助！
如圖，PCB電路板生產工藝流程第三步為沉銅。
沉銅的目的為：
在整個印制板（尤其是孔壁）上沉積一層薄銅，以便隨后進行孔內電鍍，使孔金屬化（孔內有銅可以導通），實現層間導通。
至于沉銅的子流程，通常為3個:

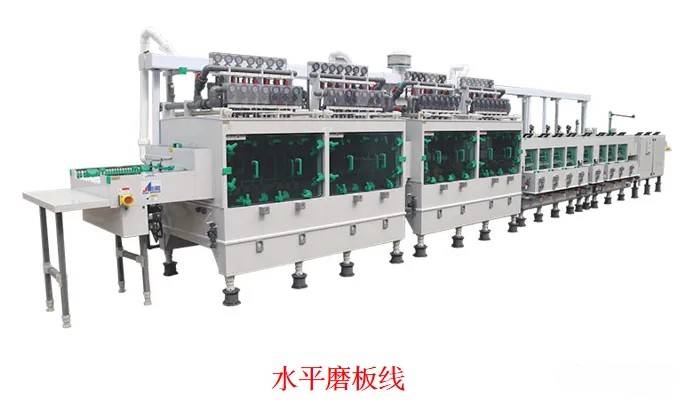

1、沉銅前處理（磨板）
沉銅前磨板，主要是去除披鋒、擦花，清潔板面及孔內的粉塵等。

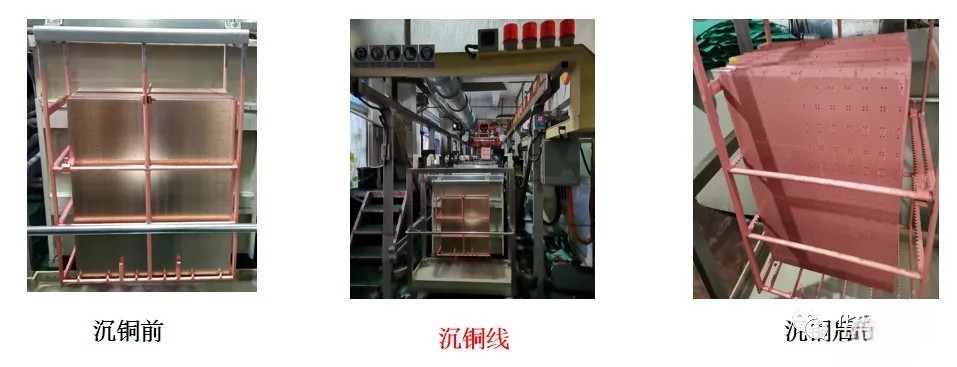

2、沉銅
利用板材自身，催化氧化還原反應，在印制板的孔內及表面，沉積上微薄的銅層，作為后續電鍍實現孔金屬化的導電引線。
3、背光等級測試

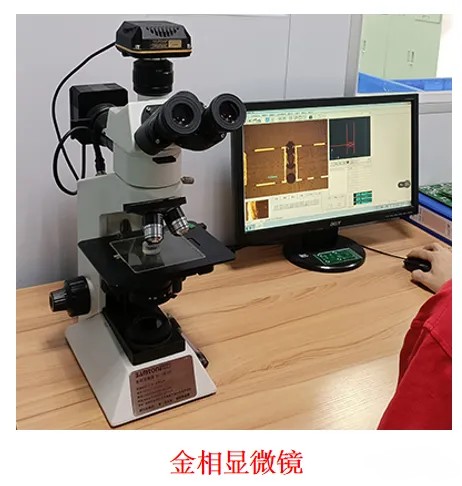

通過制作孔壁切片，并使用金相顯微鏡觀察，確認沉積銅在孔壁的覆蓋情況。
（注：背光等級一般分為10級，等級越高，沉積銅在孔壁的覆蓋情況越好，通常情況下，行業標準為≥8.5級）
以上是關于PCB電路板生產工藝流程第三步沉銅的相關內容介紹了，希望能對您有所幫助！
