Chiplets小芯片的優勢應用與芯片封裝清洗
一、Chiplets 的兩大優勢
Xilinx Virtex-7 2000T 和 580HT 展示了小芯片提供的兩個最大優勢。
對于 Virtex-7 2000T，使用硅中介層將四個 28 納米 FPGA 小芯片組裝到一個封裝中，使 Xilinx 能夠構建更大的 FPGA，這可以通過單片 28 納米芯片實現。中介層允許半導體制造商通過將大型芯片組裝成比單個芯片可能更大的馬賽克來超越晶圓步進機的光罩限制。
Virtex-7 580HT 刪除了 Virtex-7 2000T 的四個 FPGA 小芯片之一，并用 28Gbps 收發器小芯片取而代之，當時無法使用主流 28nm 數字 CMOS 工藝制造 28Gbps 收發器FPGA小芯片。
因此，小芯片提供的第二個優勢是能夠混合和匹配使用不同工藝節點制造的芯片，很可能來自不同的代工廠。與主流和前沿數字工藝節點明顯不同的重要工藝節點包括模擬工藝、內存工藝（例如 DRAM 工藝，特別是高帶寬內存（HBM）內存堆棧的形式）和高電流或高電壓工藝——尤其是特殊工藝，例如用于光子學的砷化鎵 (GaAs) 和用于功率半導體的碳化硅 (SiC)。
二、Chiplets 的目前使用有限
然而，商業小芯片的生態系統——來自許多供應商的小芯片市場可以由多個封裝供應商輕松混合搭配到多芯片 SoC 中——尚未出現。

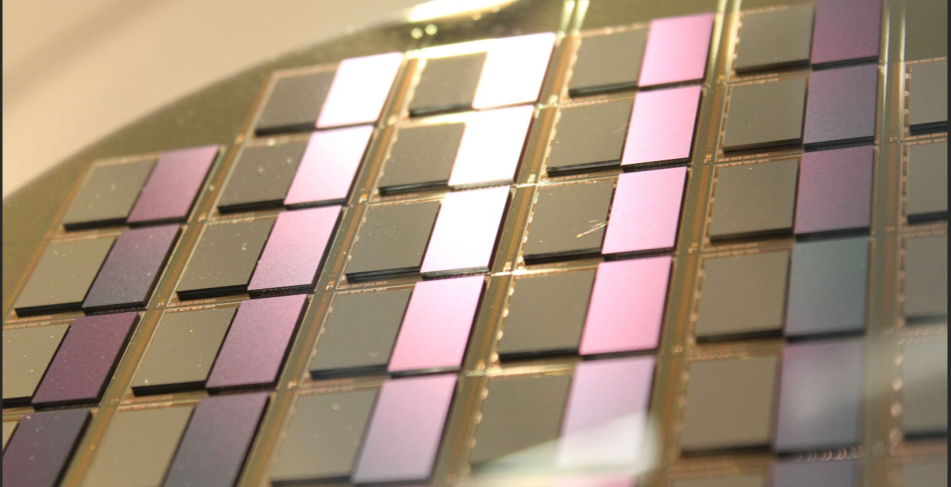

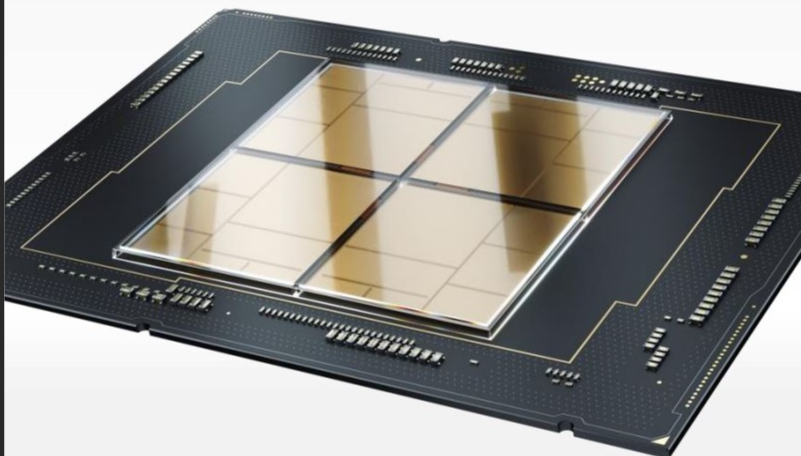

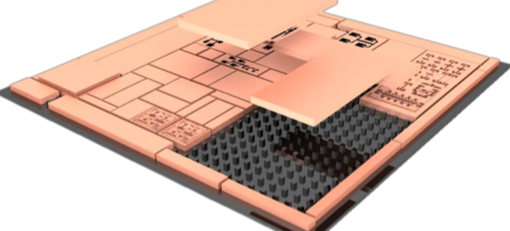

chiplet 的使用在很大程度上僅限于個別芯片制造商，例如 AMD，該公司于 2022 年完成了對 Xilinx 的收購并采用了其 chiplet 技術；英特爾率先在 2016 年推出的 Stratix 10 FPGA 中采用了自己專有的 EMIB（嵌入式多芯片互連橋）和 AIB（高級接口總線）小芯片封裝技術。
在 AMD 和英特爾的案例中，chiplet 都被證明非常成功，以至于 chiplet 技術的使用現在已經遍及公司各自的產品線，包括他們的旗艦處理器產品。
在最極端的例子中，英特爾通過在其 Ponte Vecchio GPU（現在稱為數據中心 GPU Max）的設計中加入 47 個有源小芯片（英特爾更喜歡稱它們為“tile”），創建了一個封裝中包含超過 1000 億個晶體管的 IC系列）用于高性能計算應用，這對于單片芯片目前是不可行的。
三、Chiplets 缺乏接口標準
阻礙小芯片廣泛商業化的因素之一是缺乏物理和電氣接口標準。
英特爾將 AIB 作為開源標準提供，現已由 CHIPS 聯盟聯盟正式確定，但還有其他競爭性提案。兩個領先的小芯片接口標準包括名稱奇怪的“bunch of wires”(BoW)、開放計算項目 (OCP) 基金會倡導的開放式芯片到芯片 (D2D) 互連規范，以及通用小芯片互連高速 (UCIe )，一種不同的 D2D 互連開放規范，由 AMD、Arm、ASE Group、谷歌云、英特爾、Meta、微軟、高通、三星和臺積電共同開發。
當英特爾首席執行官 Pat Gelsinger 在去年的英特爾創新活動中討論他的公司參與 UCIe 聯盟時，該聯盟有 80 名成員。僅僅幾個月后，這個數字已經上升到 100 多家會員公司。
接口布線規范是一回事，但高速 SerDes PHY（以多 Gbps 速率在這些布線上推送比特所需的物理層信號規范）又是另一回事。顯而易見的串行協議候選者——以太網和 PCIe——都設計用于在比 D2D 互連所需的信號路徑長得多的信號路徑上運行。因此，現有的封裝到封裝、板到板和盒到盒信令方案每比特傳輸消耗太多功率，因此被認為不適合作為 D2D 互連標準。
四、芯片封裝清洗
芯片封裝清洗：合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。
水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。
污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。
這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。
推薦使用合明科技水基清洗劑產品。
