汽車IGBT模塊封裝類型有哪些？
汽車IGBT模塊封裝類型有哪些？
今天小編給大家分享一篇關于汽車IGBT模塊的封裝類型，希望能對大家有所幫助！
在說汽車IGBT模塊封裝類型有哪些之前我們先來說說IGBT模塊究竟是如何工作的？

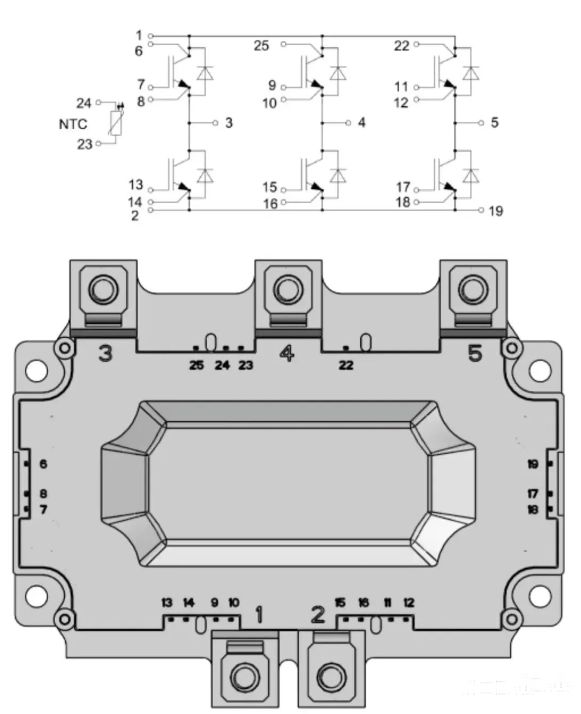

IGBT模塊的標準封裝形式是一個扁平的類長方體，下圖為HP1模塊的正上方視角，最外面白色的都是塑料外殼，底部是導熱散熱的金屬底板（一般是銅材料）。可以看到模塊外面還有非常多的端子和引腳，各自有自己的作用：
圖：HP1模塊等效電路圖
圖：HP1模塊等效電路圖
在電控模塊中，IGBT模塊是逆變器的最核心部件，總結其工作原理：
通過非通即斷的半導體特性，不考慮過渡過程和寄生效應，我們將單個IGBT芯片看做一個理想的開關。我們在模塊內部搭建起若干個IGBT芯片單元的并串聯結構，當直流電通過模塊時，通過不同開關組合的快速開斷，來改變電流的流出方向和頻率，從而輸出得到我們想要的交流電。
常見的汽車IGBT模塊封裝類型有哪些？
1、Econodual系列半橋封裝，應用在商用車上為主，主要規格為1200V/450A，1200V/600A等；
2、HP1全橋封裝，主要用在中小功率車型上，包括部分A級車、絕大部分的A0、A00車，峰值功率一般在70kW以內，型號以650V400A為主，其他規格如750V300A、750V400A、750V550A等；
3、HPD全橋封裝，中大功率型車上使用，大部分A級車及以上，以750V820A的規格占據市場主流，其他規格如750V550A等；
4、DC6全橋封裝，基于UVW三相全橋的整體式封裝方案，具備封裝緊湊，功率密度高，散熱性能好等特點；
TO247單管并聯，市場上也有少量使用TO247單管封裝的電控系統方案。使用單管并聯方案的優勢主要有兩點：①單管方案可以實現靈活的線路設計，需要多大的電流就用相應的單管并聯就好了，所以成本也有一定優勢；②寄生電感問題比IGBT模塊好解決。但是使用單管并聯也存在一些待解決的難點：①每個并聯單管之間均流和平衡比較困難，一致性比較難得到保障，例如實現同時的開斷，相同的電流、溫度等；②客戶的系統設計、工藝難度非常大；③接口比較多，對產線的要求很高。
以上是關于汽車IGBT模塊有哪些封裝類型的相關內容，希望能對您有所幫助！
