軟硬結合板在汽車中的應用與FPC軟板清洗介紹
FPC（柔性電路板）是PCB的一種，又被稱為“軟板”。FPC以聚酰亞胺或聚酯薄膜等柔性基材制成，具有配線密度高、重量輕、厚度薄、可彎曲、靈活度高等優點，能承受數百萬次的動態彎曲而不損壞導線，依照空間布局要求任意移動和伸縮，實現三維組裝，達到元器件裝配和導線連接一體化的效果，具有其他類型電路板無法比擬的優勢。

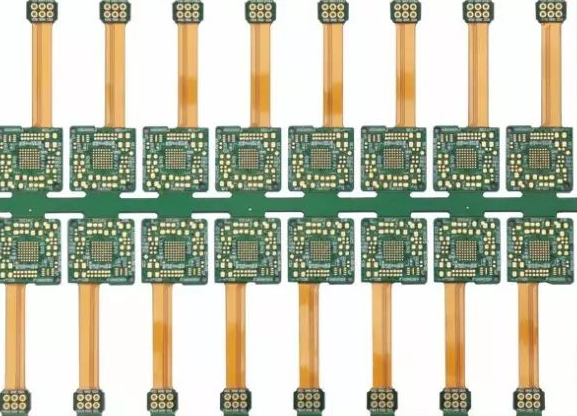

FPC與PCB的誕生與發展，催生了軟硬結合板這一新產品。因此，軟硬結合板，就是柔性線路板與硬性線路板，經過壓合等工序，按相關工藝要求組合在一起，形成的具有FPC特性與PCB特性的線路板。
因為軟硬結合板是FPC與PCB的組合，軟硬結合板的生產應同時具備FPC生產設備與PCB生產設備。首先，由電子工程師根據需求畫出軟性結合板的線路與外形，然后，下發到可以生產軟硬結合板的工廠，經過CAM工程師對相關文件進行處理、規劃，然后安排FPC產線生產所需FPC、PCB產線生產PCB，這兩款軟板與硬板出來后，按照電子工程師的規劃要求，將FPC與PCB經過壓合機無縫壓合，再經過一系列環節，最終就制程了軟硬結合板。
軟硬結合板是經過市民對產品需求而誕生的，軟硬結合板是柔性電路和硬電路板相結合，而軟硬結合板也可區分為軟硬復合板與軟硬結合板兩大類產品，差別在于軟硬復合板的技術，可于制程中將軟板和硬板組合，其中，有共通的盲孔和埋孔設計，因此可以有更高密度的電路設計，而軟硬結合板的技術，則是軟板和硬板分開制作后再行壓合成單一片電路板，有訊號連接但無貫通孔的設計。但目前慣用”軟硬結合板”統稱全部的軟硬結合板產品，而不細分兩者。
軟硬結合板在汽車中通常是用于將方向盤上的按鍵連接到主板，車輛視頻系統屏幕與控制面板之間的連接，側門上音頻或功能鍵的操作連接，倒車雷達圖像系統傳感器（包括空氣質量、特殊氣體、溫度和濕度調節等）、后座控制面板、車輛通信系統、衛星導航和前端控制器連接板、車輛外部檢測系統等。
軟硬結合板是FPC清洗劑選型：
W3000D-2 是采用我司專利技術研發的一款新型環保水基清洗劑產品，打破了常規 PCBA 水基清洗劑需要加熱的清洗方式，在常溫（25~40℃）下即可達到理想的清洗效果，且清洗時間短、效能高。對于各種類型的免洗錫膏殘留、助焊劑殘留、油污、手印、金屬氧化層、及靜電粒子和灰塵等 Particle 都有非常好的去除能力。
配合超聲波清洗工藝，可用于攝像頭模組等具有高精、高密、組裝有 microBGAs、Flip-Chips 等高新元器件的高潔凈清洗。該產品采用我公司專利技術研發，清洗力強，氣味清淡，不含鹵素。溫和配方對 FPC 等板材所用敏感金屬及電子元器件等均具有良好的材料兼容性，是一款非常理想的環保型水基清洗劑。
歡迎選用合明科技水基清洗劑系列產品
【閱讀提示】
以上為本公司一些經驗的累積，因工藝問題內容廣泛，沒有面面俱到，只對常見問題作分析，隨著電子產業的不斷更新換代，新的工藝問題也不斷出現，本公司自成立以來不斷的追求產品的創新，做到與時俱進，熟悉各種生產復雜工藝，能為各種客戶提供全方位的工藝、設備、材料的清洗解決方案支持。
