IGBT模塊是一種由控制電路控制、是否導電的半導體，IGBT全稱：絕緣柵雙極型晶體管。由BJT（雙極型三極管）和MOS（絕緣柵型場效應管）組成的復合全控型電壓驅動式功率半導體器件，IGBT兼有MOSFET的高輸入阻抗和GTR的低導通壓降兩方面優點，IGBT具有高效節能和綠色環保優勢，IGBT使電源品質好、效率高、熱損耗少、噪音低、體積小與產品壽命長等多種優點，IGBT可以很容易地將輸入的直流電流轉換為交流電。

IGBT導通時，可承受數十至數百安培的電流，而斷開時，可承受數百至數千伏的電壓，而 IGBT在大電流電壓下，也可有極高的開關速度，每秒可達一萬次。IGBT模塊因此特性主要用于能量轉換和傳輸，作為國家戰略性新興產業，廣泛應用于光伏／風電設備、新能源汽車、家電、儲能、軌道交通、電網、航空航天等領域。

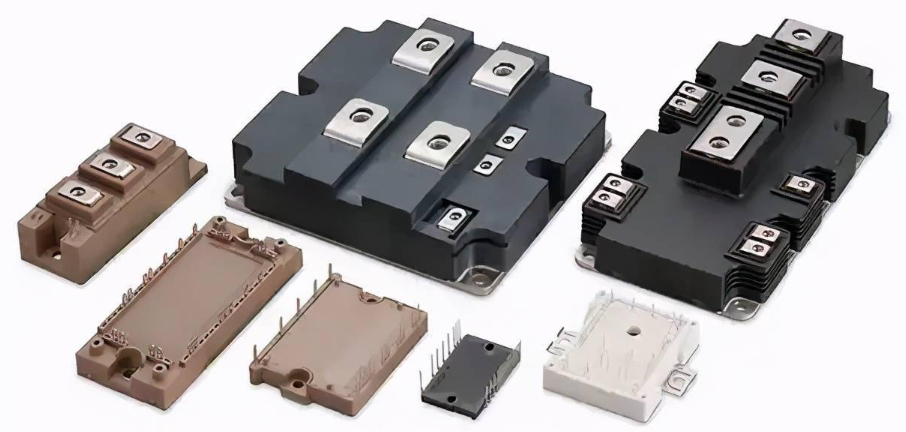

IGBT模塊提供多種封裝。典型額定電壓范圍為600伏至3300伏。（圖片來源：Fuji Electnc）

1、IGBT應用在變頻器中：

IGBT是變頻器的核心器件，作用是將直流變?yōu)榻涣鞴╇姍C(jī)使用，與其它電力電子器件相比，IGBT具有高可靠性、驅動簡單、保護容易、不用緩沖電路和開關頻率高等特點，鑒于此，開發高電壓、大電流、頻率高的高壓IGBT并將其應用到變頻調速器中以獲得輸出電壓等級更高的裝置成為人們關注的焦點。中壓變頻器的研發與電力電子器件如高壓IGBT、GTO、IGCT等器件研制水平和應用水平密切相關，隨著高電壓、大電流IGBT的面世，給中壓變頻器注入了新的活力。

2、IGBT應用在新能源汽車中：

IGBT模塊在電動汽車中發揮著至關重要的作用，是電動汽車及充電樁等設備的核心技術部件。IGBT模塊占電動汽車成本將近10％，占充電樁成本約20％。IGBT主要應用于電動汽車領域中以下幾個方面：電動控制系統 大功率直流／交流（DC／AC）逆變后驅動汽車電機；車載空調控制系統：小功率直流／交流（DC／AC）逆變，使用電流較小的IGBT和FRD；充電樁、智能充電樁中IGBT模塊被作為開關元件使用。

3、IGBT應用在軌道交通中：

IGBT器件已成為軌道交通車輛牽引變流器和各種輔助變流器的主流電力電子器件。交流傳動技術是現代軌道交通的核心技術之一，在交流傳動系統中牽引變流器是關鍵部件，而IGBT又是牽引變流器最核心的器件之一。

4、IGBT應用在智能電網中：

IGBT廣泛應用于智能電網的發電端、輸電端、變電端及用電端：從發電端來看，風力發電、光伏發電中的整流器和逆變器都需要使用IGBT模塊。從輸電端來看，特高壓直流輸電中FACTS柔性輸電技術需要大量使用IGBT等功率器件。從變電端來看，IGBT是電力電子變壓器（PET）的關鍵器件。從用電端來看，家用白電、 微波爐、 LED照明驅動等都對IGBT有大量的需求。
